Ajout d'un module d'extension

Ajout d'un module

Pour ajouter un module d'extension à votre contrôleur, sélectionnez ce module dans le Catalogue de matériels, faites-le glisser jusqu'à l'arborescence Equipements et déposez-le sur l'un des noeuds en surbrillance.

Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :

• Utilisation de la méthode glisser-déposer

• Utilisation du Menu contextuel ou du bouton Plus

Onglet Mappage E/S

Le mapping d'E/S d'un module d'extension s'effectue dans l'onglet Mappage E/S de la configuration du module d'extension.

Ce tableau décrit comment configurer un module d'extension :

Etape	Action
1	Double-cliquez sur le nœud du module d'extension dans l'arborescence Equipements pour afficher l'onglet Mappage E/S.
2	Modifiez les paramètres de l'onglet Mappage E/S pour configurer le module d'extension.

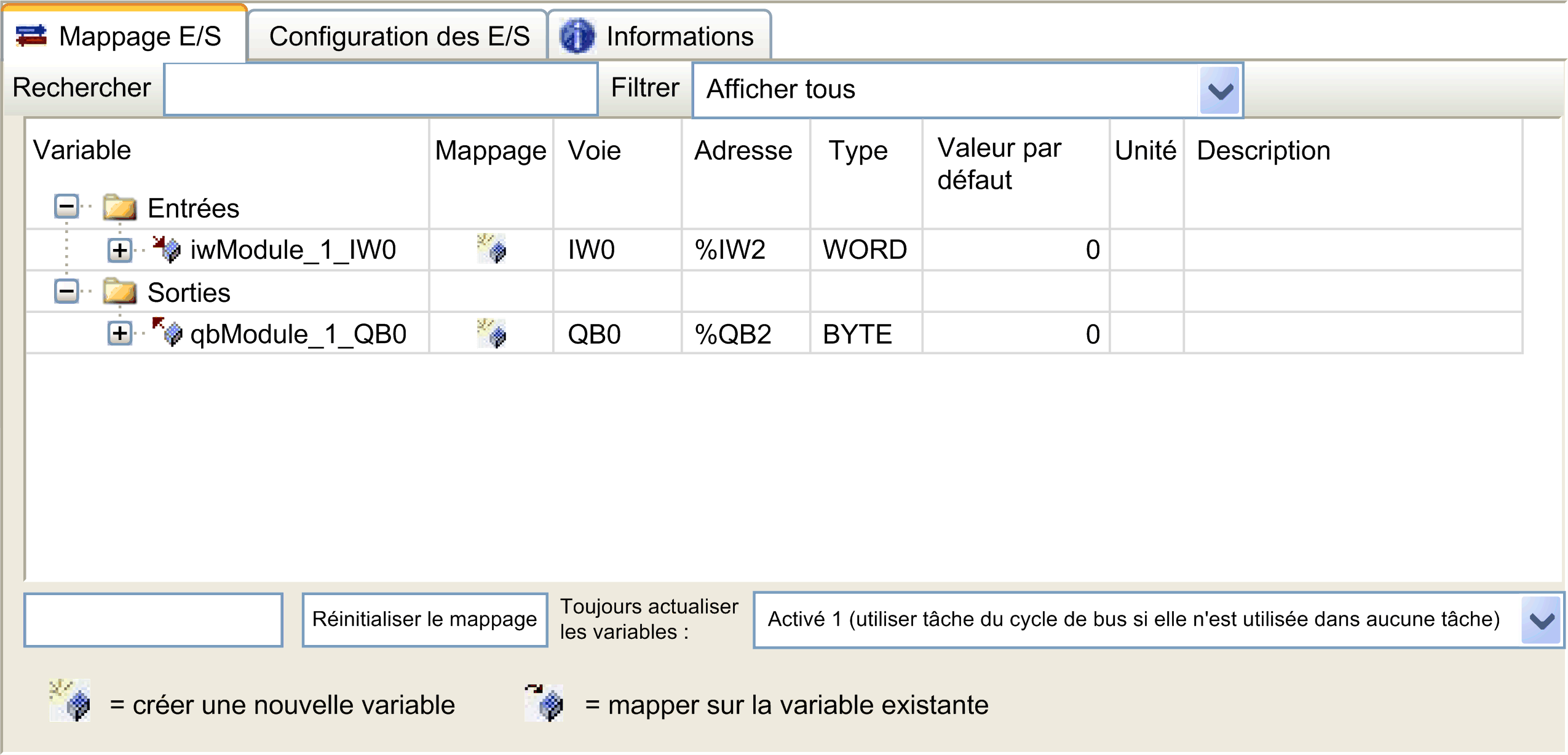

La figure suivante illustre l'onglet Mappage E/S :

Le tableau suivant décrit chaque paramètre de l'onglet Mappage E/S :

Paramètre	Description
Variable	Permet de mapper la voie sur une variable. NOTE : Développez la liste des variables de la catégorie Entrées ou Sorties. Pour mapper une voie, vous pouvez créer une variable ou utiliser une variable existante. Créer une nouvelle variable : Double-cliquez sur la variable pour entrer son nom. La variable est créée si elle n'existe pas. Mapper sur la variable existante : Double-cliquez sur la variable et cliquez sur [...] pour ouvrir la fenêtre Aide à la saisie. Sélectionnez la variable dans la liste et appuyez sur OK. La figure suivante illusre la fenêtre Aide à la saisie :
Mappage	Indique si la voie est mappée sur une variable nouvelle ou existante.
Voie	Affiche le nom de la voie de l'équipement.
Adresse	Affiche l'adresse de la voie. NOTE : Si la voie est mappée sur une variable existante, l'adresse correspondante apparaît barrée dans le tableau.
Type	Affiche le type de données de la voie.
Valeur par défaut	Indique la valeur prise par la sortie lorsque le contrôleur est dans un état STOPPED ou HALT. Double-cliquez sur la cellule pour modifier la valeur par défaut. Vous pouvez basculer entre les valeurs suivantes : Aucune valeur (cellule vide) TRUE FALSE
Unité	Affiche l'unité de la valeur de la voie.
Description	Permet d'entrer une brève description de la voie.
Options de cycle de bus	En fonction de la référence du contrôleur, vous pouvez configurer les Options de cycle de bus. Ce paramètre de configuration est le parent de tous les paramètres Tâche de cycle de bus utilisés dans l'arborescence d'équipements de l'application. Certains équipements associés à des appels cycliques (par exemple, un gestionnaires CANopen) peuvent être rattachés à une tâche spécifique. Dans l'équipement, lorsque ce paramètre est réglé sur Utiliser les paramètres de cycle du bus supérieur, le paramètre défini pour le contrôleur est utilisé. La liste de sélection reprend toutes les tâches actuellement définies dans l'application active. Le paramètre par défaut est Utiliser les paramètres de cycle du bus supérieur.

Onglet Configuration d'E/S

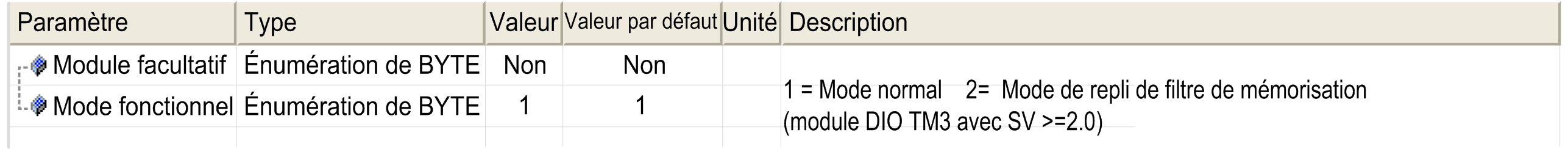

Cet onglet vous permet de configurer le module d'E/S :

NOTE : Avec SV >=2.0, la version du micrologiciel du module d'E/S numériques est supérieure ou égale à 28.

NOTE : Pour configurer le module comme module facultatif, reportez-vous à la section Modules d'extension d'E/S facultatifs.

Configuration des paramètres de mémorisation et de filtrage

Vous pouvez sélectionner le type de front pour le paramètre de mémorisation (voir Principes de mémorisation) :

Front montant
Front descendant
Deux fronts
Aucun

Le paramètre de filtrage réduit l'effet du rebond sur une entrée numérique du contrôleur.

NOTE : Plus la valeur de filtrage est faible, plus les effets d'interférence électromagnétique sont importants.

Vous pouvez configurer ces paramètres sur les modules suivants :

TM3DI• sauf TM3DI8A
TM3DM• sauf TM3DM16R et TM3DM32R
TM3XHSC202 / TM3XHSC202G et TM3XFHSC202 / TM3XFHSC202G

Le tableau suivant explique comment configurer les paramètres de mémorisation et de filtrage.

Etape	Action
1	Cliquez sur l'onglet > Configuration d'E/S pour le nœud du module.
2	Sélectionnez 2 comme Valeur pour Mode fonctionnel.
3	Sélectionnez une entrée.
4	Configurez les paramètres.

Le tableau suivant décrit les paramètres de mémorisation et de filtrage :

Paramètre	Type	Valeur	Unité	Description
Mode fonctionnel	Enumération de BYTE	1* 2	–	Le Mode fonctionnel 2 permet de configurer les paramètres de mémorisation et de filtrage.
Entrées
Mémorisation	Enumération de BYTE	Non* Deux fronts Front montant Front descendant	–	La mémorisation permet l'acquisition et l'enregistrement des impulsions entrantes dont l'amplitude est inférieure au temps de scrutation du contrôleur. NOTE : La fonction Mémorisation n'est pas prise en charge lorsque le module d'extension est utilisé avec un Coupleur de bus Modicon TM3.
Filtre	Enumération de BYTE	0 0,3 0.5 1 2 4* 12	ms	La valeur de filtrage de l'intégrateur réduit l'effet du rebond sur une entrée du contrôleur. NOTE : Les valeurs de filtre des modules d'extension TM3XHSC202 / TM3XHSC202G sont différentes, voir Configuration des entrées. NOTE : Les valeurs de filtre des modules d'extension TM3XFHSC202 / TM3XFHSC202G sont différentes, voir Configuration des entrées.
* Valeur par défaut du paramètre

Configuration des sorties

Le tableau suivant explique comment configurer les paramètres de repli :

Etape	Action
1	Cliquez sur l'onglet > Configuration d'E/S pour le nœud du module.
2	Sélectionnez 2 comme Valeur pour Mode fonctionnel.
3	Sélectionnez une sortie.
4	Configurez les paramètres.

Le tableau suivant présente la fonction des différents paramètres :

Paramètre	Valeur	Description
Mode de repli	Valeur de repli* Conserver	Permet de définir le mode de repli en cas de perte de la connexion entre le contrôleur et le module.
Mode de repli	Valeur de repli* Conserver
Forcer la valeur	0* 1	Permet de définir la valeur forcée. Disponible uniquement si Mode de repli est défini sur Valeur de repli.
* Valeur par défaut du paramètre

NOTE : Les modules d'extension TM3DM16R et TM3DM32R ne prennent pas en charge le mode de repli.

NOTE : D'autres options de configuration sont disponibles pour les modules d'extension suivants :

TM3XHSC202 / TM3XHSC202G, voir Configuration des sorties
TM3XFHSC202 / TM3XFHSC202G, voir Configuration des sorties
