Présentation du TM4ES4
Présentation
Le module TM4ES4 Ethernet fournit :
-
une interface Ethernet au contrôleur sans port Ethernet intégré.
-
un second port Ethernet au contrôleur avec port Ethernet intégré.
Ce module est également un commutateur Ethernet
Caractéristiques principales
Ce tableau décrit les principales caractéristiques du module de communication TM4ES4 Ethernet :
|
Caractéristiques principales |
Valeur |
|---|---|
|
Norme |
Ethernet |
|
Type de connecteur |
4 connecteurs RJ45 pour la communication Ethernet |
|
Protocoles |
Client/serveur TCP Ethernet Modbus, adaptateur Ethernet/IP, UDP, TCP, SNMP, serveur OPC UA et EcoStruxure Machine Expert. |
|
Mise à la terre |
1 vis de raccordement à la terre fonctionnelle |
|
Vitesse de transfert |
100 Mbits/s maximum |
Ce tableau présente les fonctionnalités TM4ES4 Ethernet fournies aux contrôleurs :
|
Contrôleur |
Interface Ethernet supplémentaire |
Commutateur Ethernet |
|---|---|---|
|
TM241C24• |
Oui, un port Ethernet pour la connexion au réseau de contrôle ou au réseau d'équipements |
Oui |
|
TM241C40• |
||
|
TM241CE24• |
Oui, un port Ethernet pour la connexion au réseau d'équipements Le port Ethernet intégré au contrôleur logique se connecte au réseau d'équipements. |
Oui |
|
TM241CEC24• |
||
|
TM241CE40• |
||
|
TM251MESE |
Non |
Oui |
|
TM251MESC |
Architecture

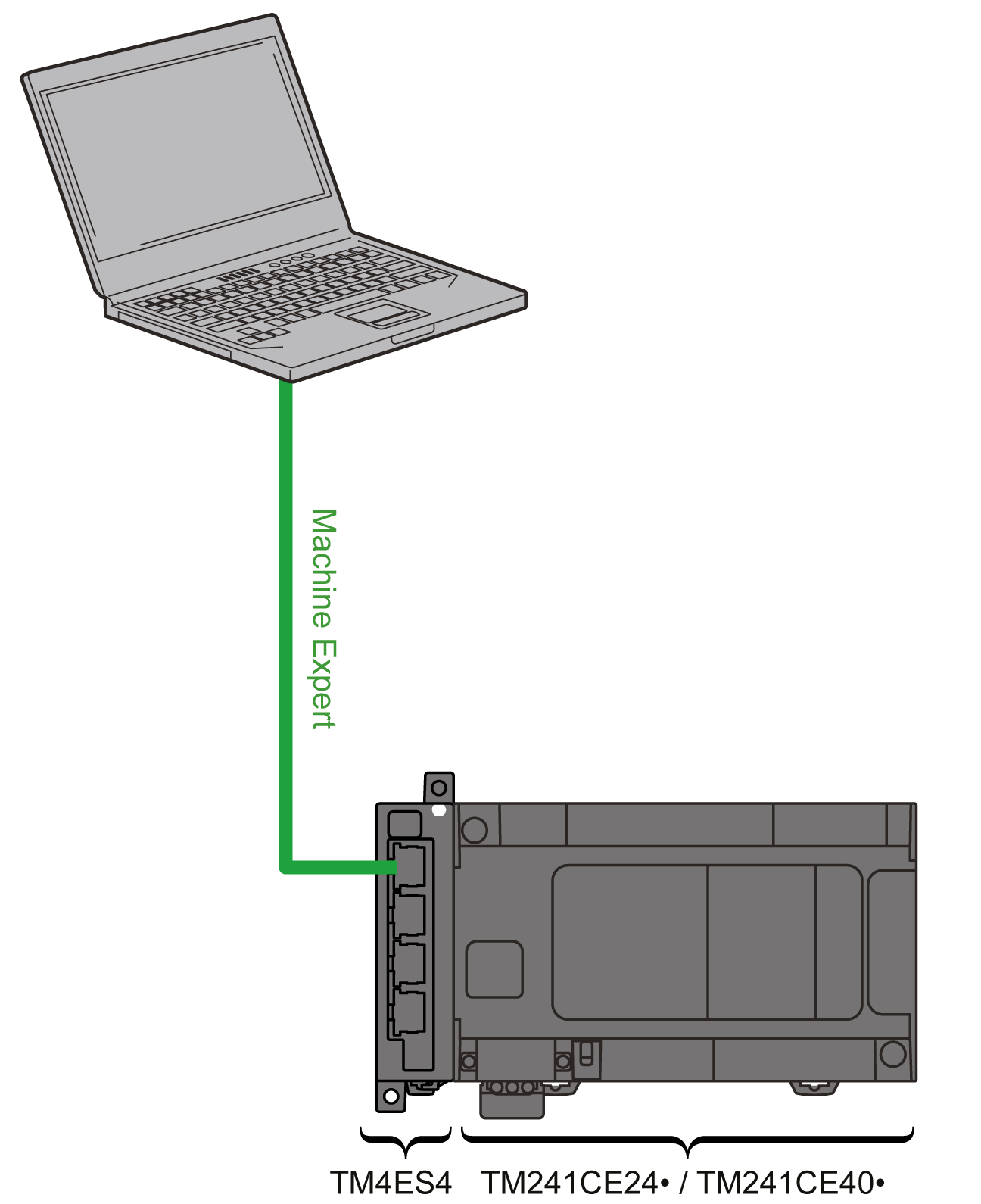

La figure suivante montre un exemple d'architecture permettant de connecter un contrôleur à un réseau Ethernet :
Description
La figure ci-dessous représente les principaux éléments logiques du module TM4ES4 :
|
Libellé |
Eléments |
Section à consulter |
|---|---|---|
|
1 |
Voyant affichant l'état de l'alimentation |
– |
|
2 |
4 connecteurs RJ45 Ethernet |
– |
|
3 |
Vis de raccordement à la terre fonctionnelle |
|
|
4 |
Système de verrouillage encliquetable pour rail DIN de type chapeau de 35 mm (1,38 in.) |
|
|
5 |
Connecteur pour les modules d'extension TM4 (un de chaque côté) |
– |
|
6 |
Système de verrouillage pour fixation au module précédent |
– |
|
7 |
Système de fixation au module précédent ou au contrôleur |
– |
Voyant d'état du module

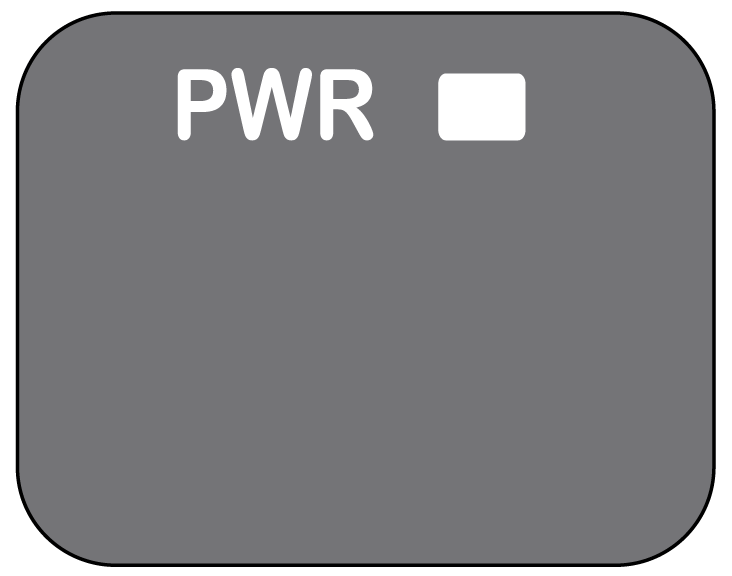

Cette figure montre les voyants d'état du TM4ES4 :
Ce tableau décrit le voyant d'état du TM4ES4 :
|
LED |
Couleur |
Etat |
Description |
|---|---|---|---|
|
PWR |
Vert |
Allumé |
Indique que l'équipement est sous tension. |
|
Eteint |
Indique que l'équipement est hors tension. |
Voyants d'état des connecteurs RJ45

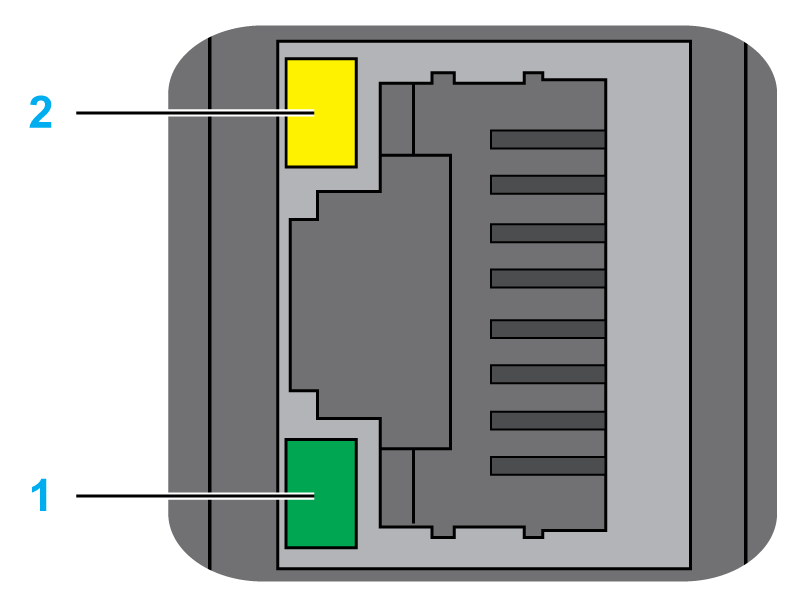

Cette figure montre les voyants d'état des connecteurs RJ45 :
Ce tableau décrit le voyant d'état des connecteurs RJ45 :
|
Libellé |
Description |
LED |
||
|---|---|---|---|---|
|
Couleur |
Etat |
Description |
||
|
1 |
Activité Ethernet |
Vert |
Eteint |
Aucune activité |
|
Allumé |
Emission ou réception de données |
|||
|
2 |
Liaison Ethernet |
Vert/jaune |
Eteint |
Aucune liaison |
|
Lueur jaune continue |
Liaison à 10 Mbits/s |
|||
|
Lueur verte continue |
Activité à 100 Mbits/s |
|||
