Sortie analogique 2AO ±10 V / 0-20 mA
Le module électronique analogique 2AO ±10 V / 0-20 mA est équipé de 2 sorties 12 bits.
Chaque voie peut convertir une intensité ou une tension. Il existe une broche de connexion au bornier pour chaque type de signal.
Il faut configurer le type de signal de sortie voulu :
o-10 à +10 V CC (par défaut)
o0 à 20 mA

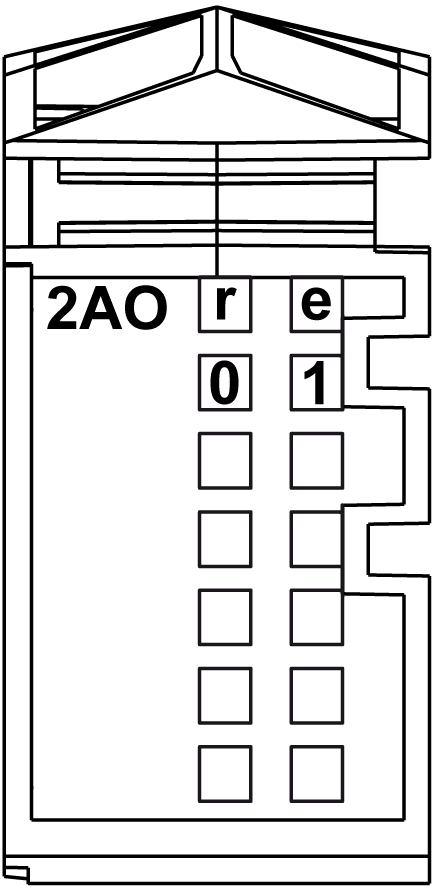

La figure suivante présente les voyants du 2AO ±10 V / 0-20 mA :
Le tableau ci-dessous indique les voyants d'état du 2AO ±10 V / 0-20 mA :
|
Voyants |
Couleur |
État |
Description |
|---|---|---|---|
|
r |
Vert |
Éteint |
Pas d'alimentation |
|
Clignotement simple |
Etat de réinitialisation |
||
|
Clignotement |
Etat préopérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
e |
Rouge |
Éteint |
OK ou aucune alimentation |
|
Allumé |
Erreur détectée ou état de réinitialisation |
||
|
0-1 |
Jaune |
Eteint |
Valeur = 0 |
|
Allumé |
Valeur ≠ 0 |
|
|
|
RISQUE D'INCENDIE |
|
Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau suivant donne les caractéristiques du module électronique 2AO ±10 V / 0-20 mA :
|
Caractéristique |
Sortie de tension |
Sortie d'intensité |
|
|---|---|---|---|
|
Nombre de voies de sortie |
2 |
||
|
Plage de sortie |
-10 à +10 V CC |
0 à 20 mA |
|
|
Impédance de sortie |
1 kΩ min. |
- |
|
|
Impédance de la charge |
- |
500 Ω max. |
|
|
Durée de l'échantillon |
200 µs pour toutes les sorties |
||
|
Type de sortie |
Différentiel |
||
|
Temps de réponse pour modification de la sortie |
1 ms Max. |
||
|
Tolérance de sortie - écart maximal à 25 °C (77 °F) |
< 0,15 % de la mesure |
||
|
Tolérance de sortie - Dérive de température |
0,02 % / °C de la mesure |
||
|
Tolérance de sortie - non-linéarité |
< 0,007 % de la pleine échelle (20 V) |
< 0,007 % de la pleine échelle (20 mA) |
|
|
Tolérance de sortie - écart maximal causé par une variation de la charge |
< 0,02 % de 10 MΩ à 1 kΩ, résistif |
< 0,5 % de 1 Ω à 500 Ω, résistif |
|
|
Résolution numérique |
12 bits + signe |
12 bits |
|
|
Valeur de résolution |
4,882 mV |
9,766 µA |
|
|
Type de câble |
Câble blindé requis |
||
|
Isolement entre voies |
Non isolé |
||
|
Isolement entre voies et bus |
Voir remarque 1. |
||
|
Protection des sorties |
Protection contre les courts-circuits : limitation d’intensité de 40 mA |
||
1 La tension d’isolement du module électronique est de 500 VCA eff. entre les composants électroniques desservis par le bus d'alimentation TM5 et la section desservie par le segment d'alimentation des E/S 24 V CC connecté au module électronique. En pratique, il y a un pont entre le bus d'alimentation TM5 et le segment d'alimentation d'E/S 24 VCC. Les deux circuits d'alimentation utilisent la même terre fonctionnelle (FE) via des composants spécifiques conçus pour réduire les effets des interférences électromagnétiques. Ces composants présentent des caractéristiques nominales de 30 VCC ou 60 VCC. Cela réduit l'isolement de l'ensemble du système par rapport aux 500 VCA eff.

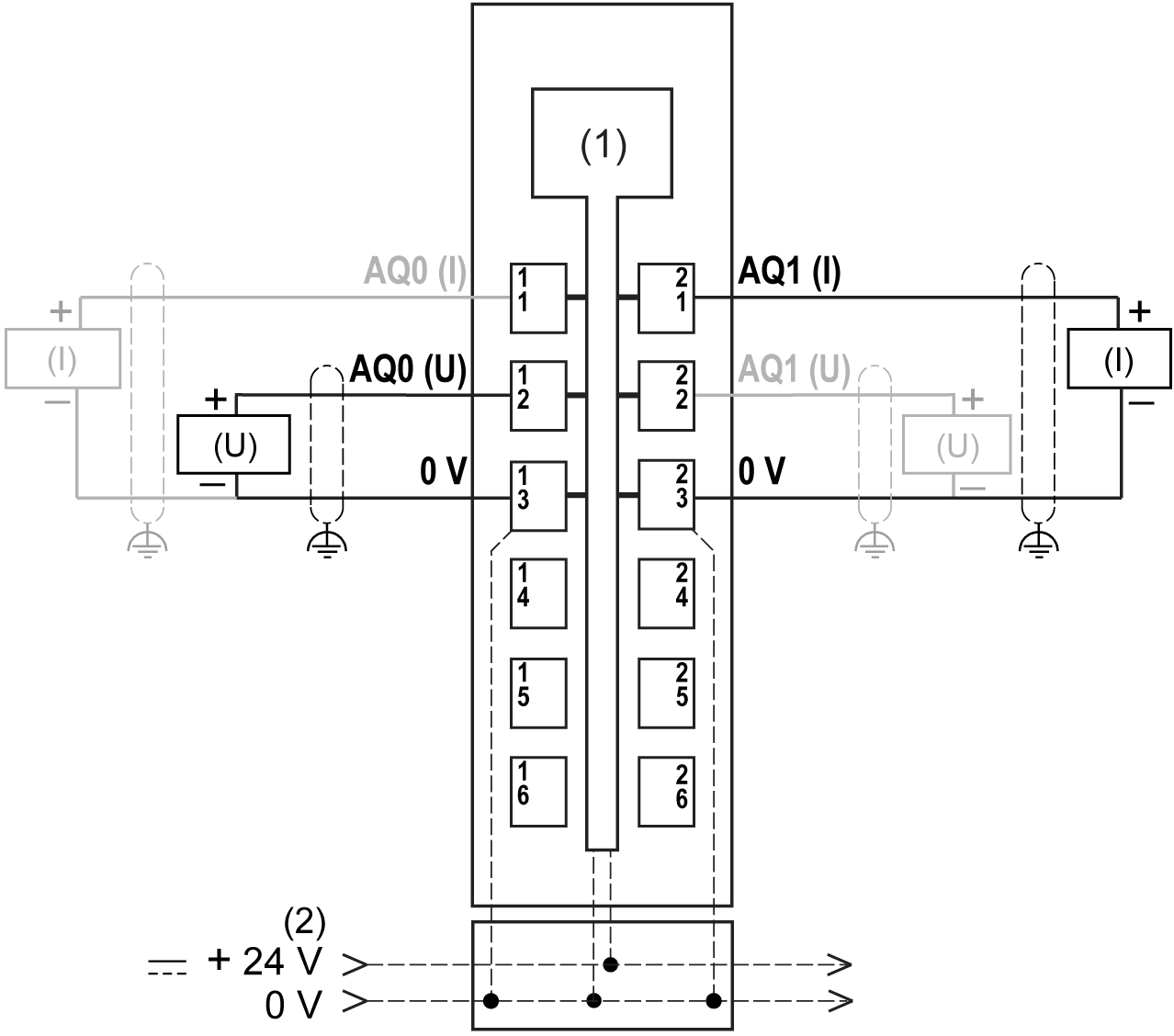

La figure ci-dessous présente le schéma de câblage du module 2AO ±10 V / 0-20 mA :
1 Electronique interne
2 Segment d'alimentation des E/S 24 V CC intégré aux embases de bus
I Courant
U Tension
Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal d'intensité dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1 La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.
Pour plus d'informations, reportez-vous aux Règles et recommandations de câblage du système TM5.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
