Description générale du TM5C12D6T6L

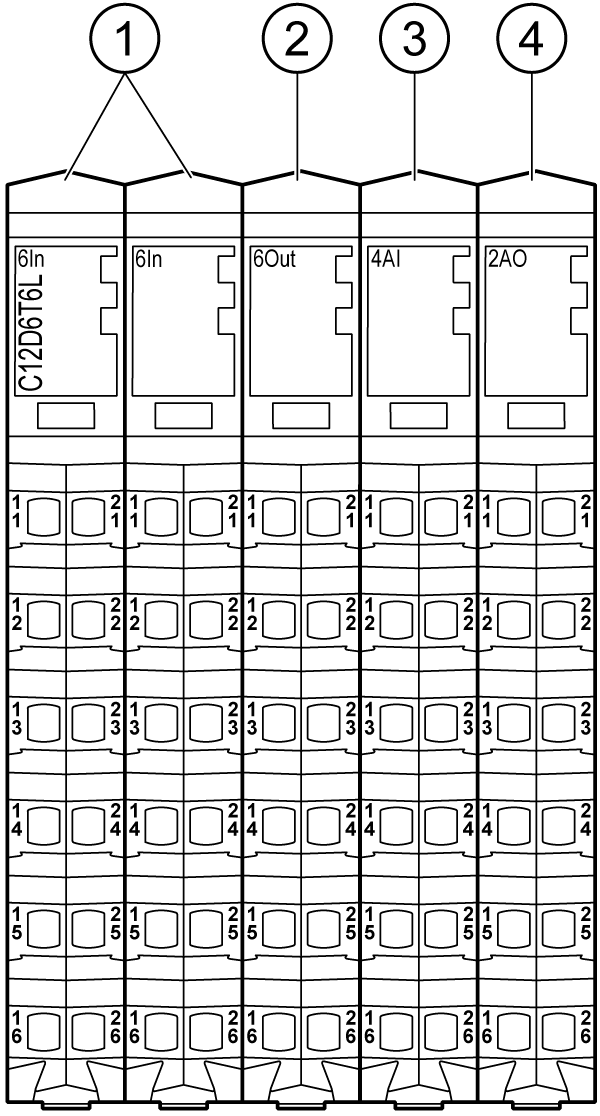

La figure ci-dessous présente les modules électroniques du TM5C12D6T6L :
|
N° |
Désignation |
Référence |
|---|---|---|
|
1 |
Module électronique d'entrée / 6 entrées numériques |
|
|
2 |
Module électronique de sortie / 6 sorties numériques |
|
|
3 |
Module électronique d'entrée analogique / 4 entrées analogiques |
|
|
4 |
Module électronique de sortie analogique / 2 sorties analogiques |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau ci-dessous décrit les caractéristiques générales du module TM5C12D6T6L :
|
Caractéristiques générales |
|
|---|---|
|
Tension d'alimentation nominale Source d'alimentation |
24 V CC Raccordée au segment d'alimentation des E/S 24 V CC |
|
Plage d'alimentation |
20,4 à 28,8 V CC |
|
Appel de courant du segment d'alimentation des E/S 24 V CC |
290 mA |
|
Courant maxi consommé par les charges sur le segment d'alimentation d'E/S 24 V CC |
3 000 mA |
|
Courant maxi pour l'alimentation des capteurs |
– |
|
Courant maxi pour l'alimentation des actionneurs |
– |
|
Consommation bus TM5 5 V CC |
69 mA |
|
Dissipation de puissance |
7,3 W max. |
|
Poids |
250 g (8.81 oz) |
|
Code d'identification pour la mise à jour du micrologiciel |
45 270 déc |
Consultez également la section Caractéristiques environnementales.
