Présentation du TM5SDO16T
Caractéristiques principales
Le tableau ci-dessous décrit les principales caractéristiques du module électronique TM5SDO16T :
|
Caractéristiques principales |
|
|---|---|
|
Nombre de voies de sortie |
16 |
|
Type de sortie |
Transistor |
|
Type de signal |
Source |
|
Tension d'entrée nominale |
24 VCC |
|
Courant de sortie |
0,5 A maximum |
Informations de commande
L'illustration ci-dessous montre le TM5SDO16T :
Le tableau ci-dessous indique le numéro des modèles de bornier et d'embase de bus associés au TM5SDO16T :
|
Numéro |
Numéro du modèle |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 |
Embase de bus |
Blanc Blanc |
|
2 |
TM5SDO16T |
Module électronique |
Blanc |
|
3 |
TM5ACTB16 |
Bornier, 16 broches |
Blanc |
Voyants d’état

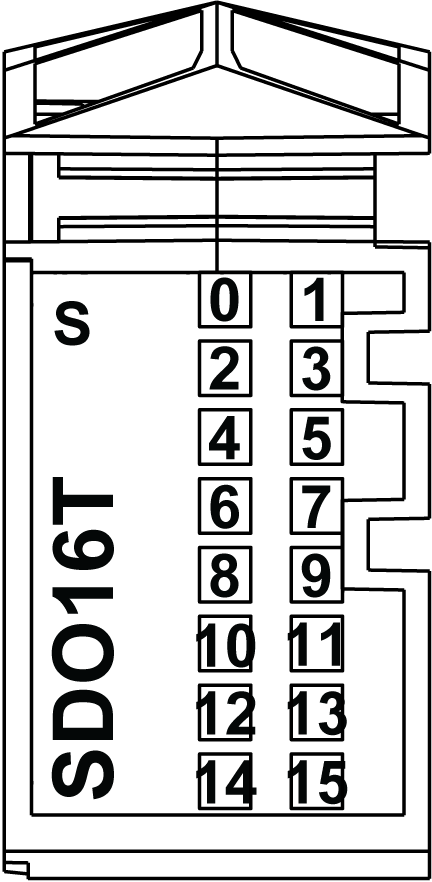

L'illustration ci-dessous présente les voyants du TM5SDO16T :
Le tableau ci-dessous décrit les voyants d'état du TM5SDO16T :
|
Voyants |
Couleur |
Etat |
Description |
|---|---|---|---|
|
s |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Réarmement |
||
|
Clignotant |
Etat pré-opérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
Rouge |
Eteint |
OK ou pas d'alimentation |
|
|
Clignotement simple |
Erreur détectée sur les voies de sortie(1) |
||
|
Rouge en continu/ clignotement simple vert |
Micrologiciel incorrect |
||
|
0 - 15 |
Jaune |
Eteint |
Sortie correspondante désactivée |
|
Allumé |
Sortie correspondante activée |
||
|
(1) Lorsque le diagnostic des sorties est activé, le voyant s clignote s'il détecte l'une des erreurs suivantes sur les voies de sortie :
|
|||
