Ajout d'un module d'extension

Procédure

Pour ajouter un module d'extension à votre contrôleur ou à votre interface de bus de terrain, sélectionnez le module dans le Catalogue de matériels, faites-le glisser jusqu'à l'arborescence Equipements et déposez-le sur l'un des nœuds en surbrillance.

Configuration d'E/S

Pour configurer le module d'extension, double-cliquez dessus dans l'arborescence Equipements.

Résultat : La fenêtre Module TM5 - Mappage d'E/S s'affiche.

Description de l'onglet Paramètres définis par l'utilisateur

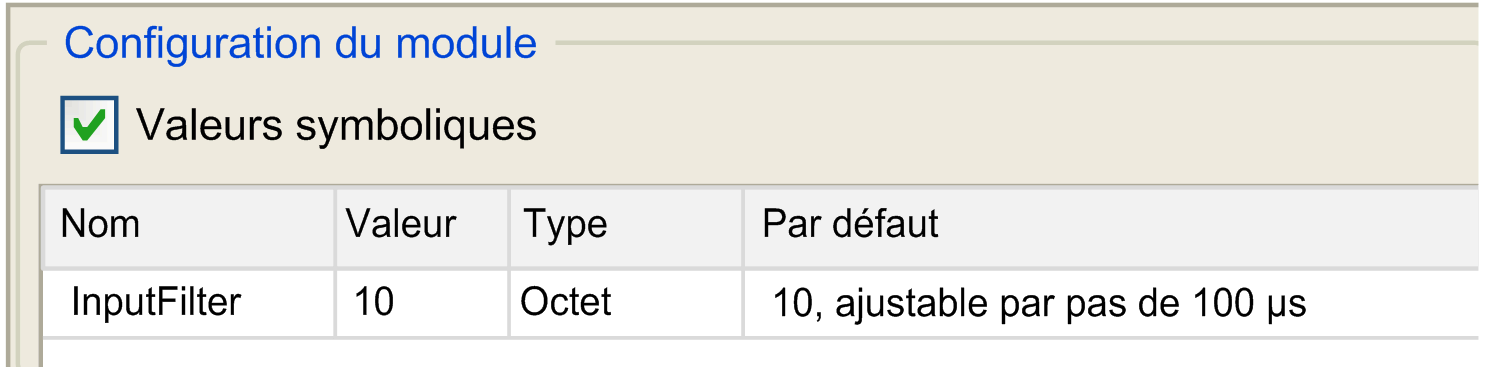

Définissez les paramètres du module d'extension à l'aide de l'onglet Paramètres définis par l'utilisateur :

L'onglet Paramètres définis par l'utilisateur contient les colonnes suivantes :

Colonne	Description	Modifiable
Nom	Nom du paramètre	Non
Valeur	Valeur du paramètre	Oui. Double-cliquez pour ouvrir une zone d'édition.
Type	Type de données de paramètre	Non
Par défaut	Valeur par défaut du paramètre	Non

Description de l'onglet Module TM5 - Mappage d'E/S

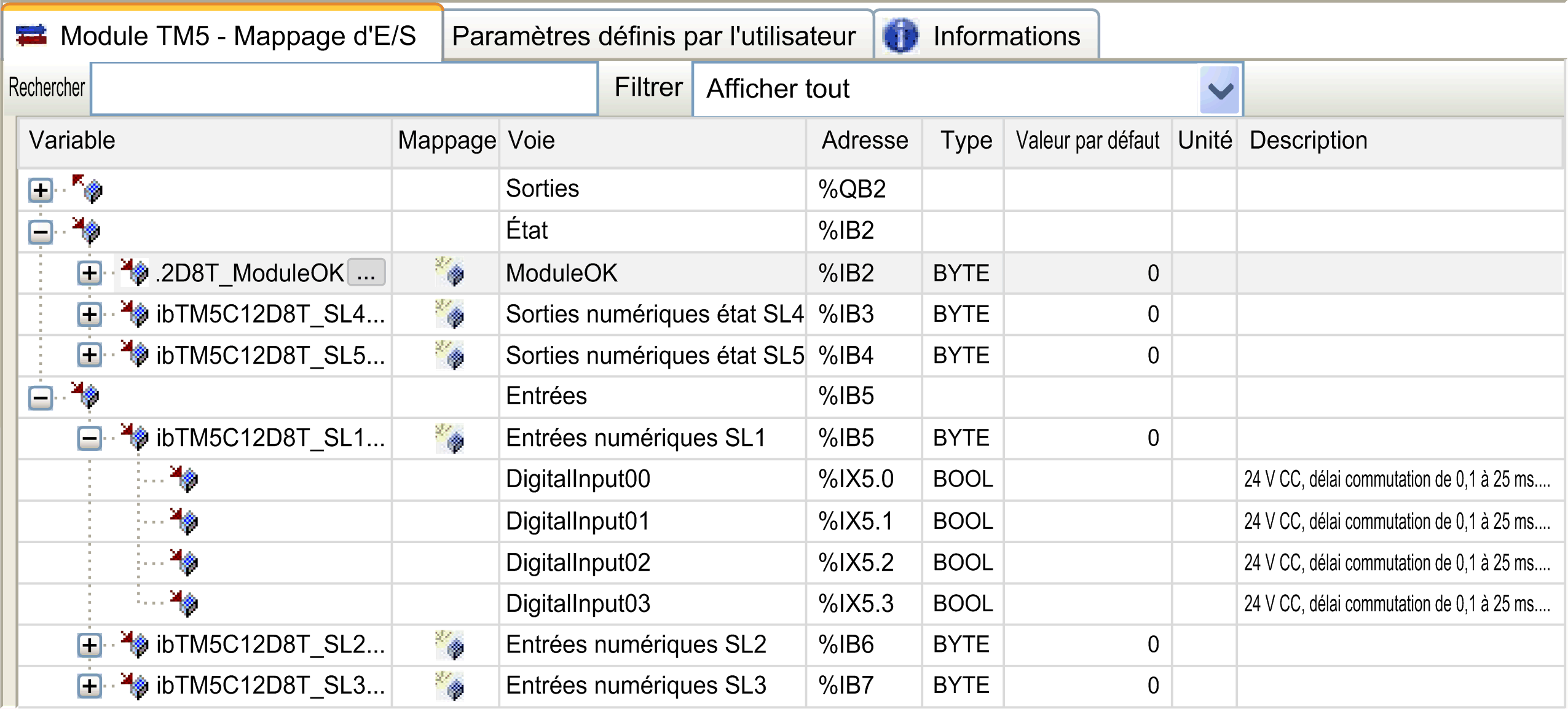

Les variables peuvent être définies et nommées dans l'onglet Module TM5 - Mappage d'E/S. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

L'onglet Module TM5 - Mappage d'E/S contient les colonnes suivantes :

Colonne	Description
Variable	Permet de mapper le canal sur une variable. Double-cliquez sur l'icône de la variable pour saisir le nom de la variable. S'il s'agit d'une nouvelle variable, celle-ci est créée. Il est également possible de mapper une variable existante avec l'aide à la saisie des variables en cliquant sur le bouton d'aide à la saisie.
Mappage	Indique si le canal est mappé sur une variable nouvelle ou existante.
Voie	Nom du canal de l'équipement.
Adresse	Adresse du canal.
Type	Type de données du canal.
Unité	Unité de la valeur du canal.
Description	Description du canal.

Le paramètre Toujours actualiser les variables est défini sur Activé 1 (utiliser la tâche du cycle de bus si elle n'est utilisée dans aucune tâche) et ne peut pas être modifié.

NOTE : La valeur %I est mise à jour à partir des informations physiques disponibles au début de chaque tâche utilisant %I.

Le niveau de sortie physique est mis à jour à partir de la variable en mémoire correspondant à la valeur des sorties au sein de la tâche définie par la configuration de Tâche de cycle de bus.
