Présentation du TM5SPS3

Caractéristiques principales

Le module de distribution d'alimentation d'interface (IPDM) TM5SPS3 se compose de deux circuits électriques dédiés :

Une alimentation secteur 24 VCC qui dessert l'électronique du module d'interface du bus de terrain et génère un courant indépendant pour le bus d'alimentation TM5 qui dessert les modules d'extension
Un segment d'alimentation d'E/S 24 VCC qui dessert :
- les modules d'extension
- les capteurs et actionneurs connectés aux modules d'extension
- les équipements externes connectés aux modules de distribution communs (CDM)

Le tableau ci-dessous fournit les caractéristiques principales du module de distribution d'alimentation d'interface TM5SPS3 :

Caractéristiques principales
Courant maximum fourni sur le segment d'alimentation des E/S 24 VCC	10000 mA
Bus d'alimentation TM5 généré	750 mA

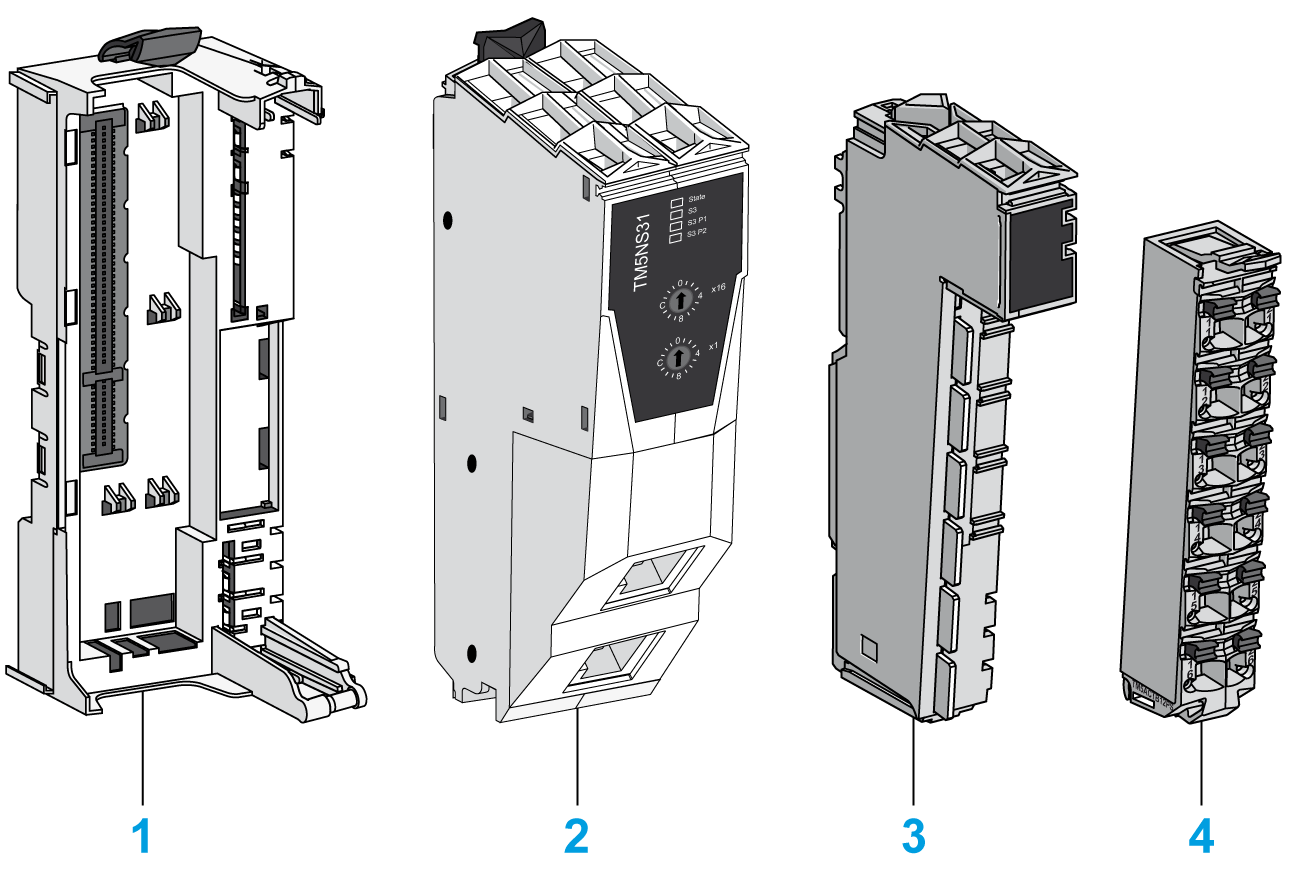

La figure et le tableau suivants indiquent les références permettant de créer une interface de bus de terrain TM5 avec l'IPDM TM5SPS3 :

Numéro	Référence	Description	Couleur
1	TM5ACBN1	Segment d'alimentation des E/S 24 VCC de l'embase de bus, isolé à gauche	Blanc
2	TM5NS31	Module Sercos III d'interface de bus de terrain	Blanc
3	TM5SPS3	Alimentation 24 VCC de l'interface de bus de terrain (module de distribution d'alimentation d'interface (IPDM))	Gris
4	TM5ACTB12PS	Bornier 24 VCC 12 broches pour les modules électroniques PDM, IPDM et récepteurs	Gris

NOTE : Pour plus d'informations, consultez Embases de bus et borniers TM5.

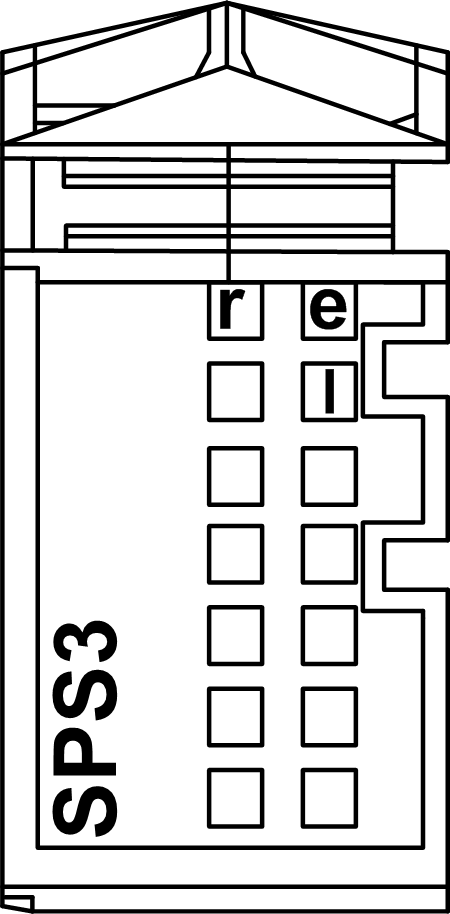

La figure et le tableau ci-dessous présentent les voyants d'état de l'IPDM TM5SPS3 :

Voyant	Couleur	Etat	Description
r	Vert	Eteint	Alimentation non connectée
		Clignotement simple	Etat de la réinitialisation
		Clignotant	Bus d'extension TM5 à l'état préopérationnel
		Allumé	Etat RUN
e	Rouge	Eteint	OK ou module non connecté
e	Rouge	Clignotement double	Signale l'une des conditions suivantes : Le segment d'alimentation d'E/S 24 VCC, via la ou les alimentations externes, est insuffisant. Le bus d'alimentation TM5, via la ou les alimentations externes, est insuffisant.
e+r	Rouge en continu/clignotement simple vert		Micrologiciel non valide
l	Rouge	Eteint	Le courant du module de distribution d'alimentation d'interface TM5 est dans la plage acceptable
l	Rouge	Allumé	Le courant du module de distribution d'alimentation d'interface TM5 est insuffisant
