Description générale
Introduction
L'interface de bus de terrain TM5 avec distribution d'alimentation intégrée est le premier élément de l'îlot d'E/S distribuées TM5. Une fois assemblée, l'interface de bus de terrain TM5 se compose de quatre éléments :
-
Embase de bus d'interface de bus de terrain
-
Module d'interface de bus de terrain
-
Module de distribution d'alimentation d'interface (IPDM)
-
Bornier

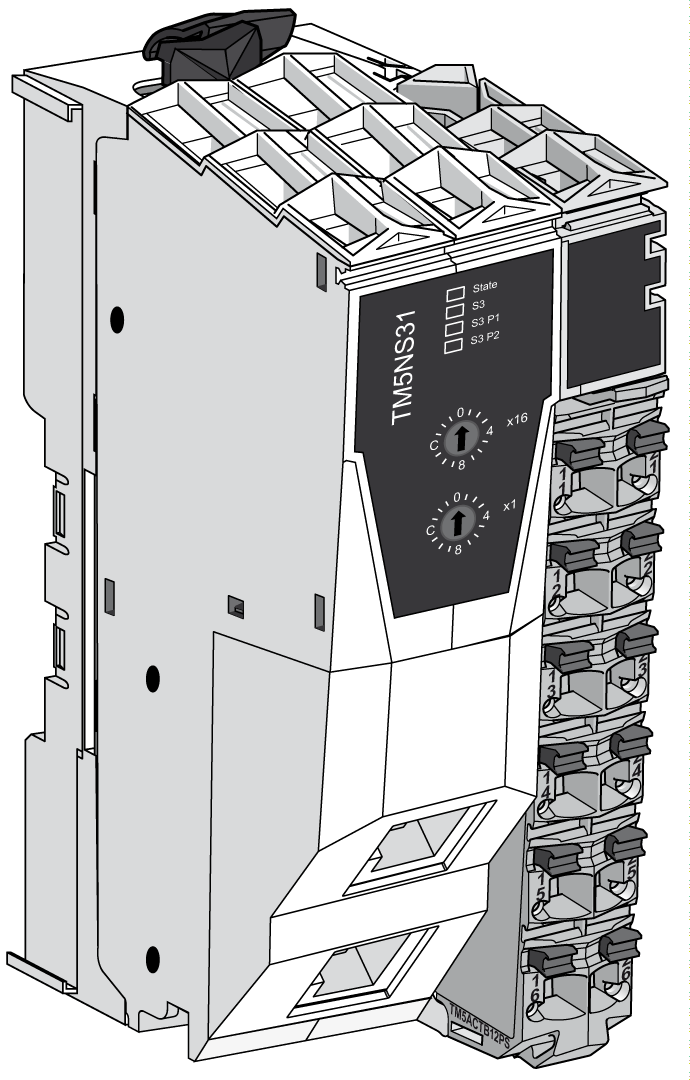

La figure suivante montre une interface de bus de terrain TM5 assemblée :
Caractéristiques de l'interface de bus de terrain TM5
Le tableau ci-dessous fournit les références des embases de bus :
|
Référence |
Description |
|---|---|
|
Embase de bus pour module d'interface de bus de terrain et module de distribution d'alimentation d'interface (IPDM) |
Le tableau suivant indique les références du module d'interface de bus de terrain :
|
Référence |
Description |
|---|---|
|
Module d'interface SERCOS III |
Le tableau ci-dessous fournit la référence du module de distribution d'alimentation d'interface (IPDM) :
|
Référence |
Description |
|---|---|
|
Alimentation 24 VCC de l'interface de bus de terrain |
Le tableau ci-dessous fournit la référence du bornier :
|
Référence |
Description |
|---|---|
|
Bornier 24 VCC 12 broches pour PDM, IPDM et module électronique récepteur |
