Réglage de l'adresse Sercos III

Adresse de module Sercos III

L'adresse Sercos III du module TM5NS31 se règle à l'aide des deux commutateurs rotatifs. L'adresse par défaut est 0. Ce réglage correspond à un adressage automatique.

NOTE : seules les adresses comprises entre 1 et 239 sont autorisées.

L'adresse Sercos III réglée sur les commutateurs rotatifs est hexadécimale.

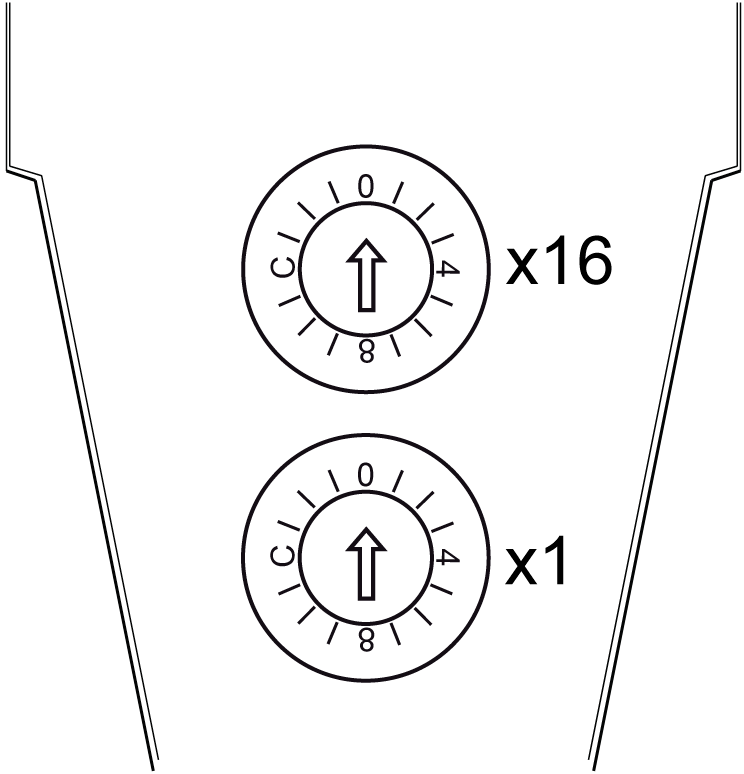

La figure suivante représente les commutateurs rotatifs :

Le tableau suivant décrit les adresses Sercos III :

Adresses

Description

0 déc (0 hex)

Adressage automatique (adresse non valide) ; adresse attribuée par le contrôleur

  • Pour les contrôleurs LMC PacDrive, le réglage 0 est reconnu lorsque la valeur SerialNumberController ou TopologyAddress ou ApplicationType est sélectionnée pour le paramètre IdentificationMode(1).

  • Pour les contrôleurs Modicon TM262M•, le réglage 0 est reconnu lorsque la valeur Topology mode est sélectionnée pour le paramètre IdentificationMode(1).

1-255 déc (1-FF hex)(1)

Adressage manuel

  • Pour les contrôleurs LMC PacDrive, ce réglage est reconnu lorsque la valeur SercosAddress est sélectionnée pour le paramètre IdentificationMode(1).

  • Pour les contrôleurs Modicon TM262M•, ce réglage est reconnu lorsque la valeur Sercos mode est sélectionnée pour le paramètre IdentificationMode(1).

(1) IdentificationMode est un paramètre dans EcoStruxure Machine Expert.

Exemple de réglage d'adresse Sercos III

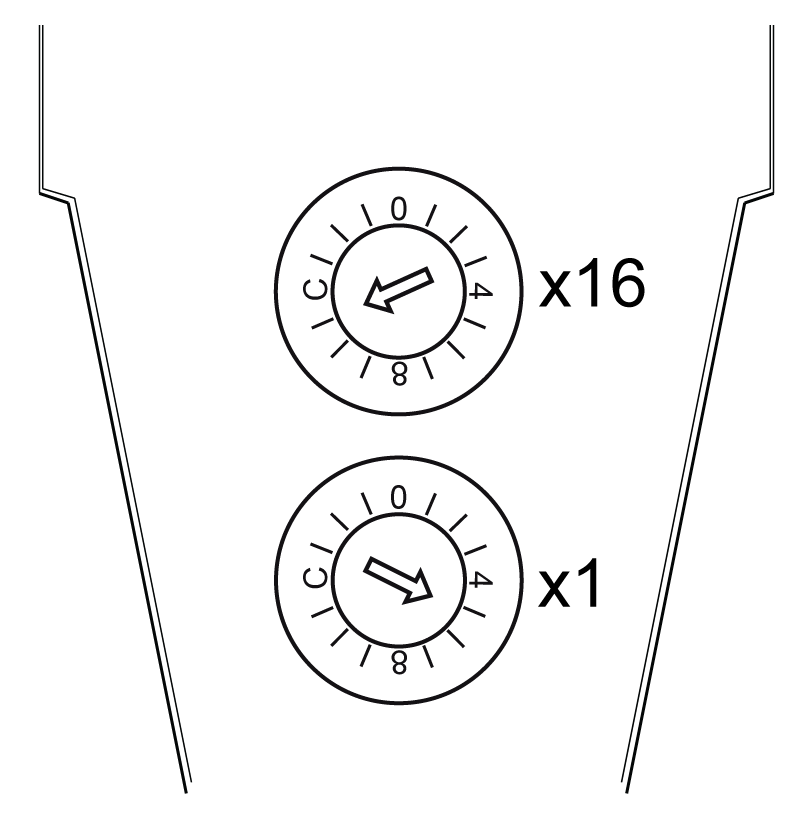

La figure suivante montre comment régler l'adresse Sercos III sur 181 (décimal) :

(x16) Commutateur rotatif d'ordre supérieur : réglé sur B (hex) = 11 (décimal)

(x1) Commutateur rotatif d'ordre inférieur : réglé sur 5 (hex) = 5 (décimal)

Adresse Sercos III = 11x16 + 1x5 = 181
