Installation des cartouches TMC4

Considérations d’installation

La cartouche TMC4 est conçue pour fonctionner sur la même plage de températures que les contrôleurs, notamment en tenant compte de la réduction de charge du contrôleur pour un fonctionnement à des températures étendues et des restrictions de température associées aux positions de montage. Reportez-vous à la documentation position de montage et dégagement du contrôleur pour plus d'informations.

Installation

DANGER
	CHOC ELECTRIQUE OU ECLAIR D'ARC Coupez toutes les alimentations de tous les équipements, y compris des équipements connectés, avant de retirer un cache ou une porte d'accès, ou avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils. Utilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications. Portez des gants de protection pour installer ou retirer des cartouches. Remettre en place et fixer tous les caches de protection, accessoires, matériels, câbles et fils et vérifier que l'appareil est bien relié à la terre avant de le remettre sous tension. N'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

CHOC ELECTRIQUE OU ECLAIR D'ARC

Coupez toutes les alimentations de tous les équipements, y compris des équipements connectés, avant de retirer un cache ou une porte d'accès, ou avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils.
Utilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications.
Portez des gants de protection pour installer ou retirer des cartouches.
Remettre en place et fixer tous les caches de protection, accessoires, matériels, câbles et fils et vérifier que l'appareil est bien relié à la terre avant de le remettre sous tension.
N'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
	DECHARGE ELECTROSTATIQUE Avant de mettre le contrôleur sous tension, vérifiez que le cache de protection de chaque emplacement de cartouche vide est correctement installé. Ne touchez pas les contacts de la cartouche. Pour manipuler la cartouche, ne touchez que son boîtier. Prenez toutes les mesures de protection nécessaires contre les décharges électrostatiques. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS

DECHARGE ELECTROSTATIQUE

Avant de mettre le contrôleur sous tension, vérifiez que le cache de protection de chaque emplacement de cartouche vide est correctement installé.
Ne touchez pas les contacts de la cartouche.
Pour manipuler la cartouche, ne touchez que son boîtier.
Prenez toutes les mesures de protection nécessaires contre les décharges électrostatiques.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Le tableau suivant décrit la procédure permettant d'installer une cartouche TMC4 sur le contrôleur :

Etape	Action
1	Avant de retirer un cache de protection ou d'installer une cartouche, veillez à mettre hors tension tous les équipements.
2	Retirez la cartouche de son emballage.

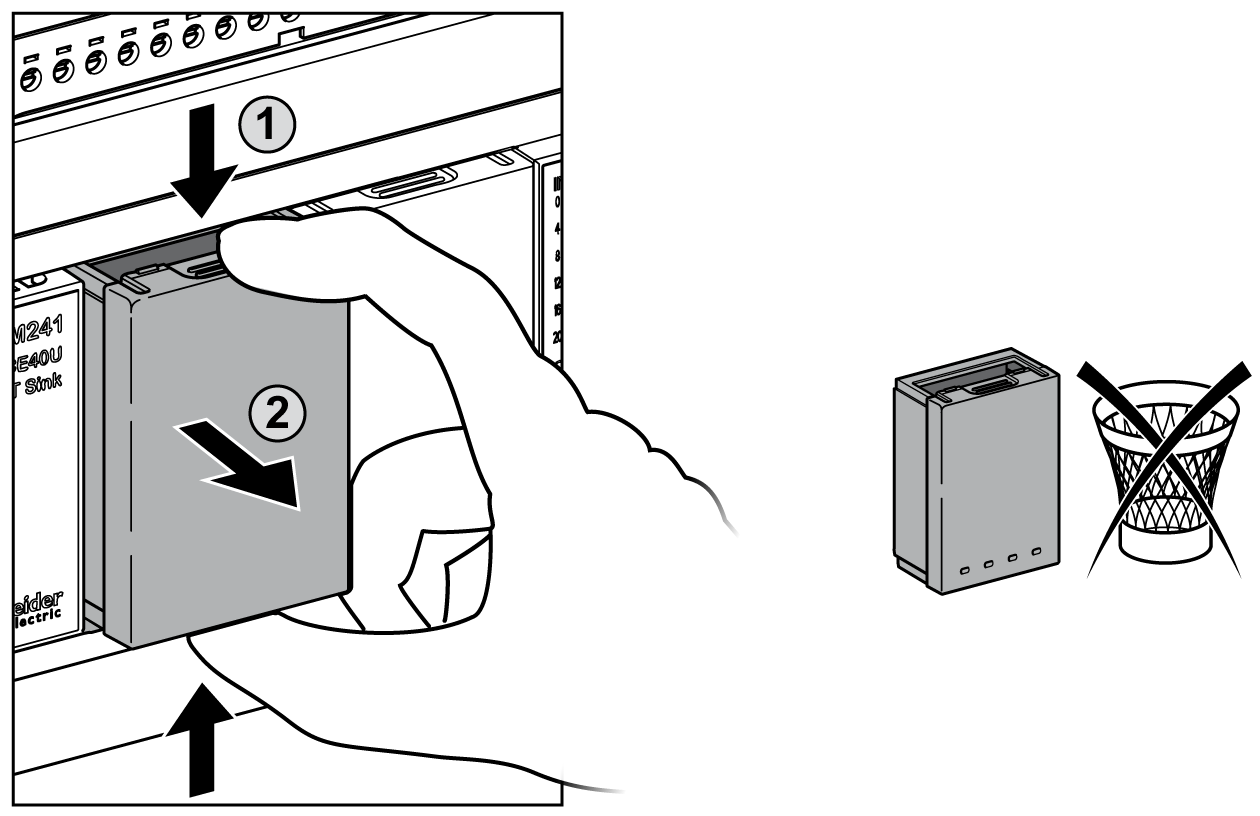

3	Appuyez sur les loquets de verrouillage en haut et en bas du cache de protection, puis soulevez délicatement ce dernier. Retirez à la main le cache de protection de l'emplacement de la cartouche sur le contrôleur. NOTE : Conservez-le pour pouvoir le réutiliser en cas de désinstallation.

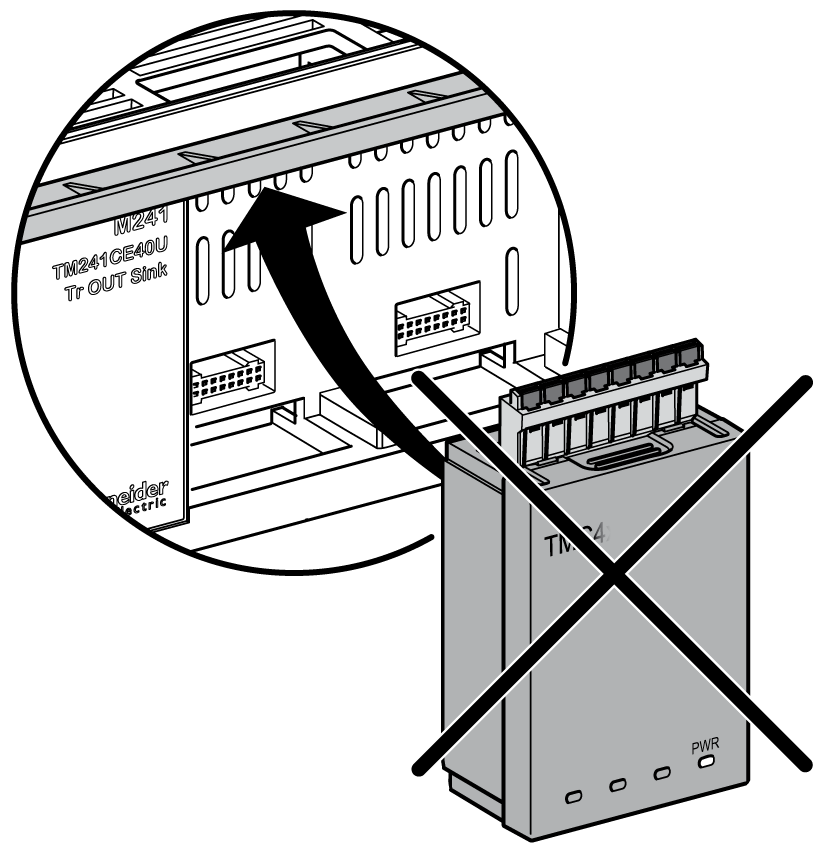

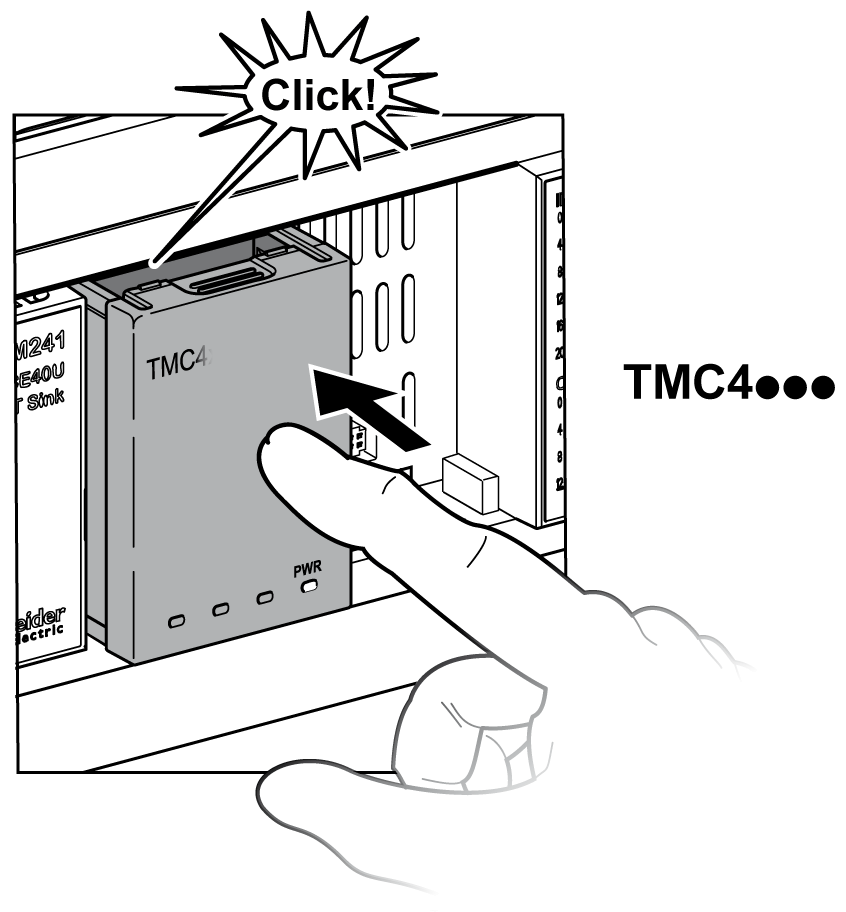

4	Placez la cartouche dans l'emplacement sur le contrôleur. Appuyez sur la cartouche jusqu'à entendre le déclic. NOTE : N'insérez pas la cartouche avec son bornier à ressort débrochable connecté.

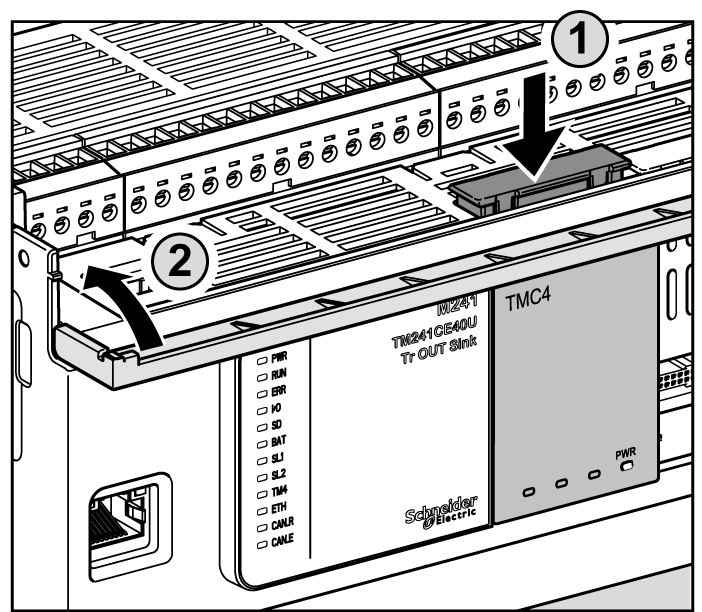

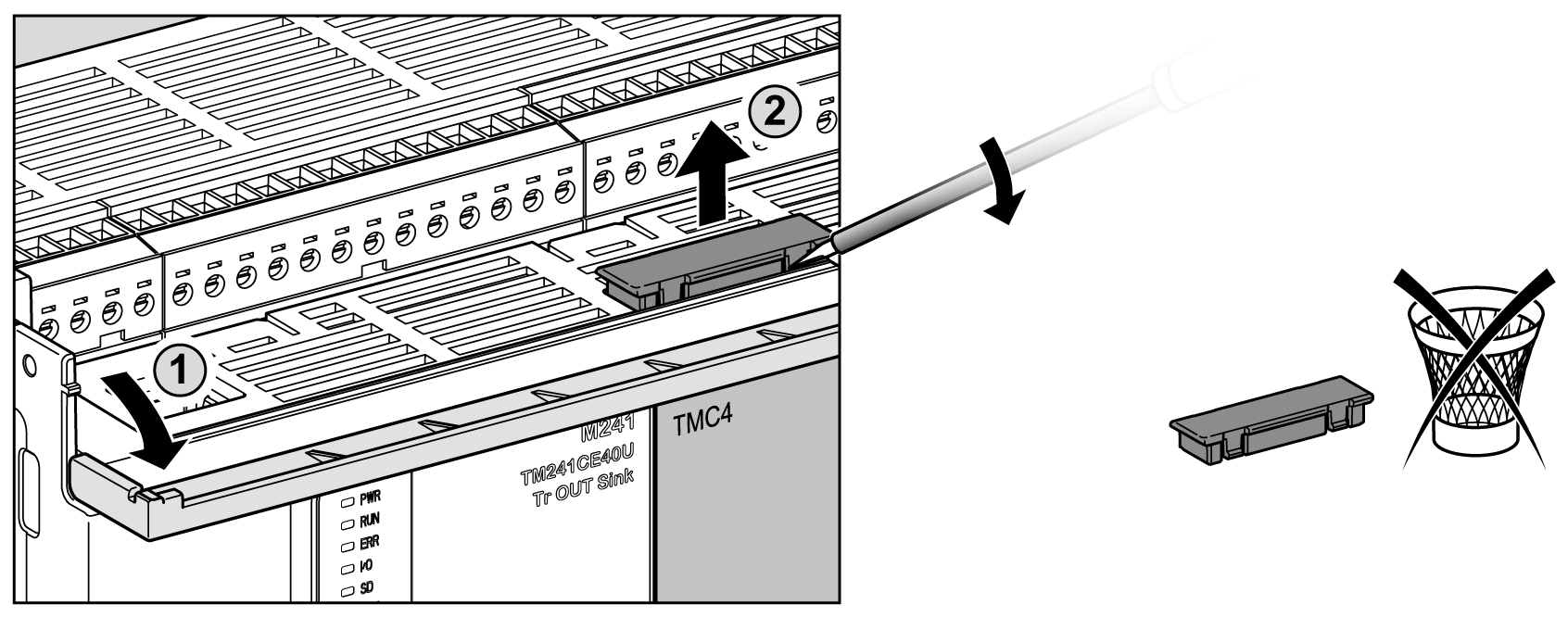

5	Faites pivoter le cache des connexions supérieures du contrôleur afin d'être plus à l'aise pour insérer le bornier à ressort débrochable. A l'aide d'un tournevis isolé, appuyez sur le loquet de verrouillage sur le côté du cache du bornier, puis soulevez le cache délicatement. Retirez le cache de protection l'emplacement sur le contrôleur. NOTE : Conservez-le pour pouvoir le réutiliser en cas de désinstallation.

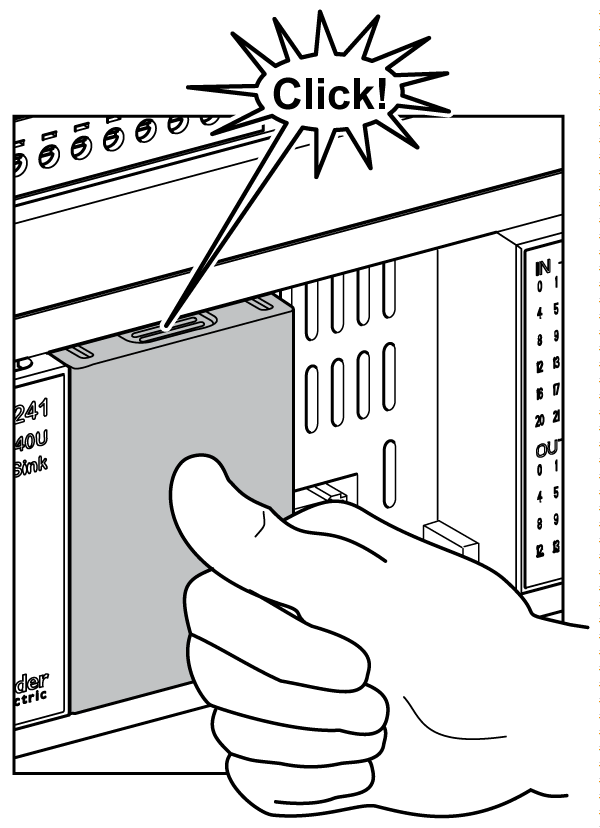

6	Insérez le bornier à ressort débrochable dans la cartouche jusqu'à entendre le déclic.

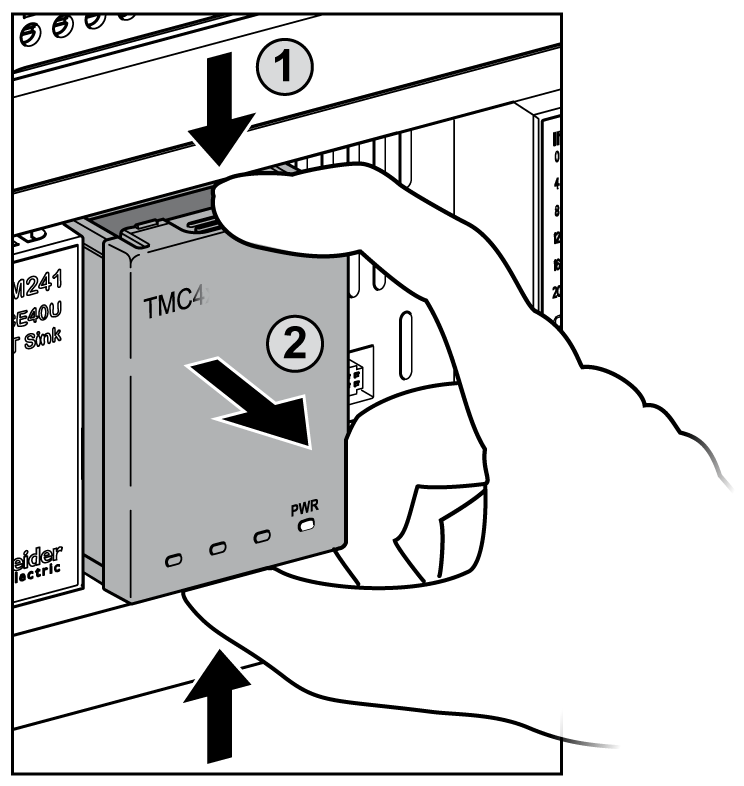

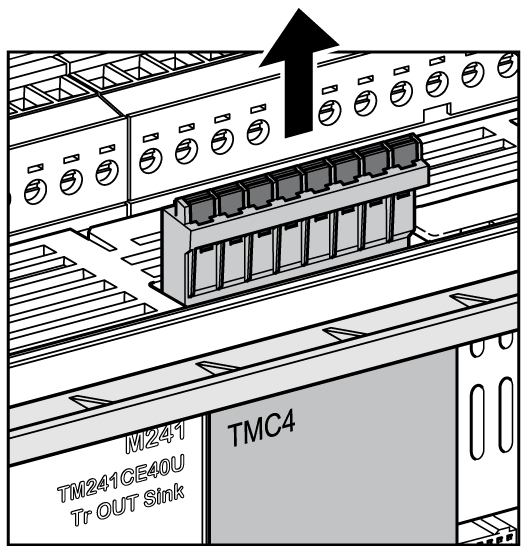

Désinstallation

DANGER
	CHOC ELECTRIQUE OU ECLAIR D'ARC Coupez toutes les alimentations de tous les équipements, y compris des équipements connectés, avant de retirer un cache ou une porte d'accès, ou avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils. Utilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications. Portez des gants de protection pour installer ou retirer des cartouches. Remettre en place et fixer tous les caches de protection, accessoires, matériels, câbles et fils et vérifier que l'appareil est bien relié à la terre avant de le remettre sous tension. N'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés. Le non-respect de ces instructions provoquera la mort ou des blessures graves.
