Introduction
Cette cartouche est équipée d'un bornier à ressort débrochable pour la connexion des entrées.

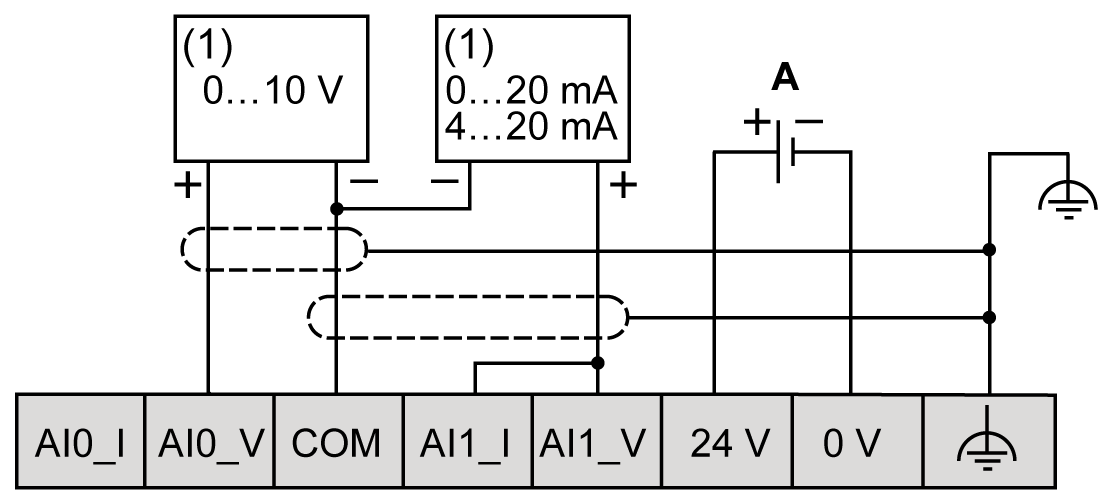

Schéma de câblage
La figure suivante montre un exemple de connexion des entrées de tension et de courant :
(1) : Equipement à sorties analogiques de courant/tension
A : Alimentation externe
NOTE : Chaque entrée peut être connectée à une entrée de tension ou de courant.
