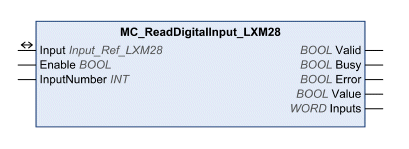

Questo blocco funzione permette di leggere lo stato degli ingressi digitali dell'azionamento.
Nome della libreria e spazio dei nomi
Nome della libreria: Lexium 28
Spazio dei nomi: SEM_LXM28
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
Enable |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. L'ingresso Enable avvia o termina l'esecuzione di un blocco funzione. oFALSE: l'esecuzione del blocco funzione è terminata. Le uscite Valid, Busy e Error vengono impostate a FALSE. oTRUE: il blocco funzione è in fase di esecuzione. Il blocco funzione continua ad essere eseguito per tutto il tempo in cui l'ingresso Enable è impostato a TRUE. |
|
InputNumber |
INT |
Valore campo: 1 ... 8 Valore predefinito: 1 Numero dell'ingresso da leggere. o1: DI1 o2: DI2 o3: DI3 o4: DI4 o5: DI5 o6: DI6 o7: DI7 o8: DI8 |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
Valid |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. I valori sulle uscite non sono validi. TRUE: l'esecuzione è stata completata senza errori rilevati. I valori sulle uscite sono validi e possono essere elaborati. |
|
Busy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione del blocco funzione non è stata avviata o terminata. TRUE: il blocco funzione è in fase di esecuzione. |
|
Error |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. TRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
|
Value |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il livello sull'ingresso selezionato è 0 V. oTRUE: il livello sull'ingresso selezionato è 24 V. |
|
Inputs |
WORD |
Campo valori: 00 ... FFh Valore predefinito: 00h Immagine degli ingressi come sequenza di bit. Bit 0 = primo ingresso. oBit 0: DI1 oBit 1: DI2 oBit 2: DI3 oBit 3: DI4 oBit 4: DI5 oBit 5: DI6 oBit 6: DI7 oBit 7: DI8 |
|
Ingresso/uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
Input |
Input_Ref_LXM28 |
Input È un tipo di dati speciale per gli ingressi analogici e digitali (se disponibile). Il tipo di dati corrisponde al riferimento all'asse dalla configurazione del dispositivo (istanza) a cui appartengono gli ingressi (come per Axis). Nel caso di blocchi funzione forniti per leggere ingressi digitali e analogici, Input sostituisce l'ingresso Axis. |
Per una descrizione degli ingressi digitali, vedere il manuale del prodotto.
