Introduzione

Panoramica

Scegliendo il pulsante Gestione immagini... nella finestra di dialogo Home , viene visualizzata la finestra di dialogo Gestione immagini.

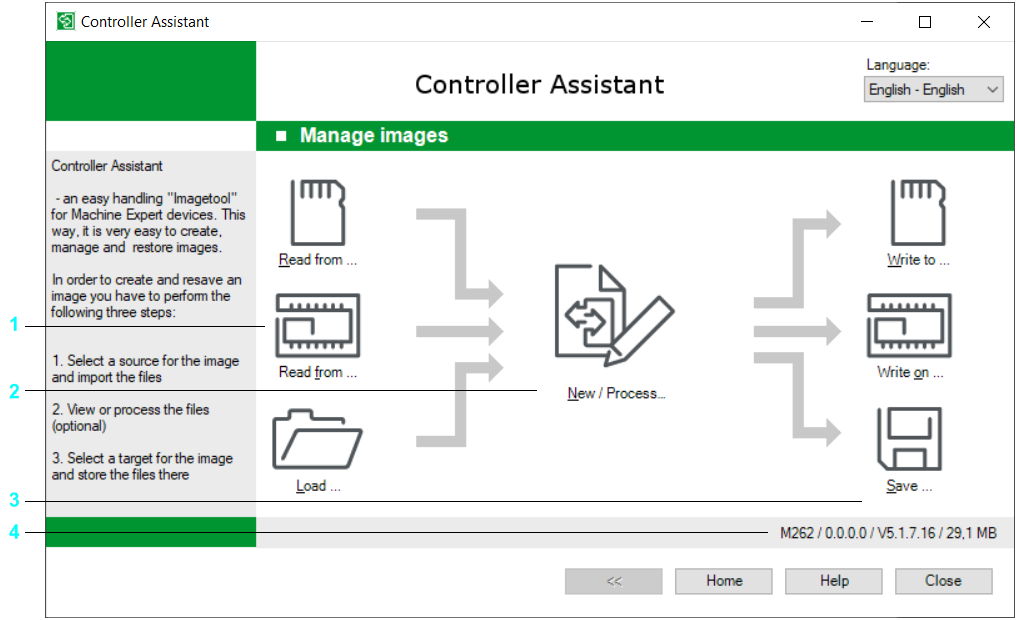

Finestra di dialogo Gestione immagini

La finestra di dialogo Gestione immagini è divisa in quattro aree.

Area

Descrizione

1

Sulla sinistra, sono presenti le funzioni per la lettura di un'immagine in Controller Assistant.

2

L'area centrale si riferisce all'immagine gestita da Controller Assistant. È possibile modificare o creare l'immagine oppure sostituire il firmware nell'immagine.

3

A destra, sono presenti le funzioni per scrivere l'immagine attiva in una destinazione specifica.

4

La barra di stato mostra informazioni sull'immagine attiva.

  • Controller

    Il tipo di controller a cui si riferisce l'immagine.

  • Indirizzo IP

    L'indirizzo IP del controller salvato nell'immagine.

  • Versione

    La versione firmware dell'immagine.

  • Dimensione

    Mostra la dimensione dell'immagine.

Suggerimento Origine

Mostra l'origine dell'immagine attiva. Le possibili varianti sono:

  • Dispositivo di memorizzazione rimovibile (da scheda CF, scheda SD o dispositivo di memorizzazione di massa USB)

  • Controller (dal controller)

  • File di immagine (dal file system)
