Emulazione degli oggetti

Panoramica

Aprire la scheda che comprende la vista di emulazione per visualizzare un'emulazione 3D dell'oggetto configurato e per visualizzare l'oggetto in esecuzione virtuale.

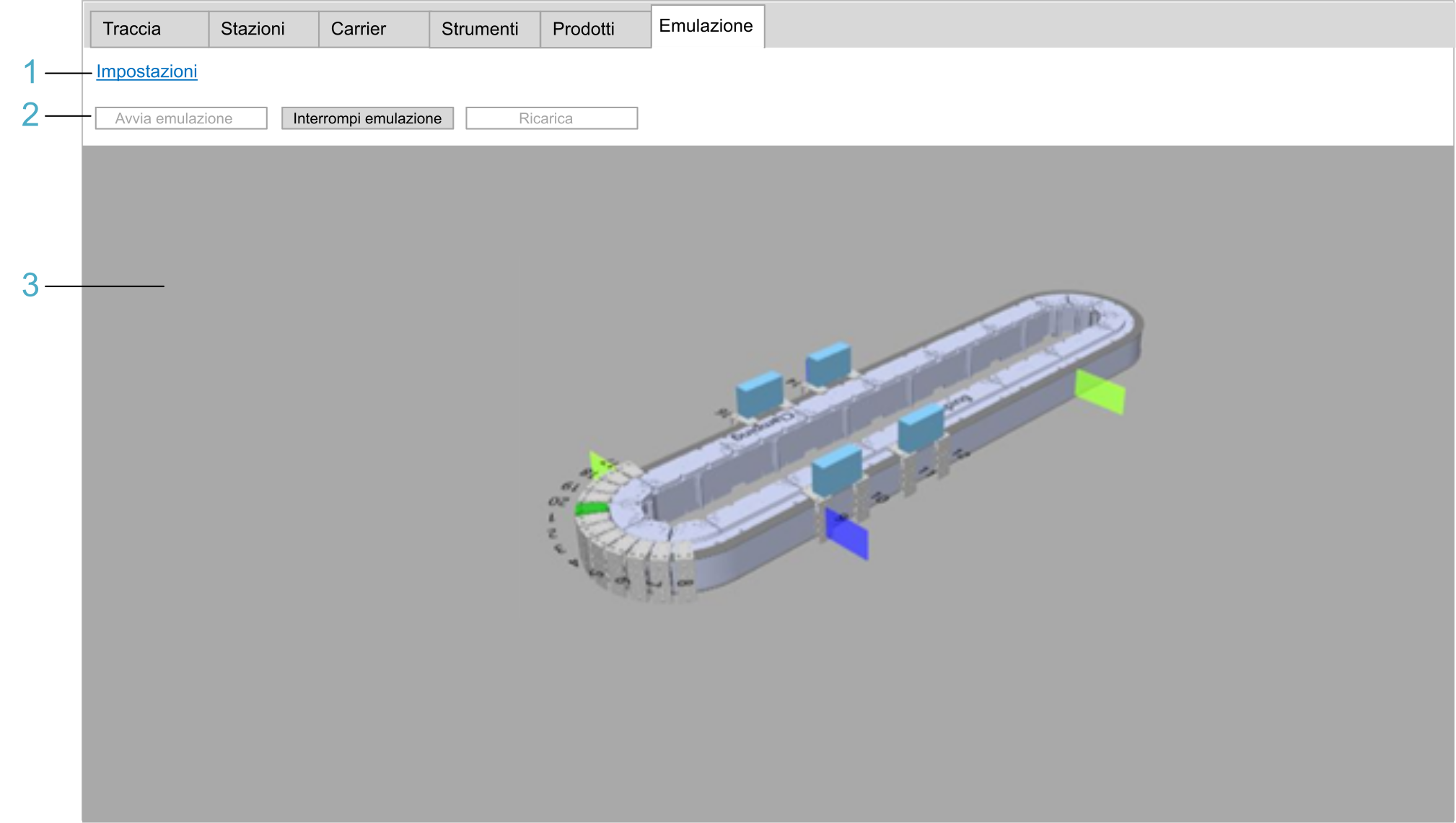

Ad esempio, la figura illustra la vista di emulazione di una traccia multi carrier nella scheda Emulazione dell’editor Configurazione multicarrier in EcoStruxure Machine Expert:

Elemento legenda

Descrizione

Vedere

1

Il collegamento Impostazioni permette di configurare l'emulazione tramite EcoStruxure Machine Expert Twin e la comunicazione OPC UA tra EcoStruxure Machine Expert Twin e il controller.

Impostazioni

2

I pulsanti Avvia emulazione e Interrompi emulazione consentono di avviare e arrestare l'emulazione.

Il pulsante Ricarica aggiorna gli assiemi dopo aver modificato la configurazione del multi carrier.

Avvia emulazione / Interrompi emulazione

3

L'area Visualizza mostra un'emulazione 3D dell'oggetto configurato e consente di visualizzare l'oggetto in esecuzione virtuale.

Visualizza

Impostazioni

Fare clic sul collegamento Impostazioni per aprire la vista Impostazioni di emulazione dell'editor dei dispositivi del logic motion controller.

La vista Impostazioni di emulazione è descritta in

EcoStruxure Machine Expert - Guida alla programmazione.

Avvia emulazione / Interrompi emulazione

Elemento

Descrizione

Avvia emulazione

Fare clic sul pulsante Avvia emulazione per collegarsi al server OPC UA sul controller (tramite esecuzione di EcoStruxure Machine Expert Twin in background) e avviare l'emulazione dell'oggetto.

Se si fa clic sul pulsante Avvia emulazione mentre l'opzione Apri interfaccia utente è attivata nelle Impostazioni emulazione dell’editor dispositivo controller LMCPacDrive , l'emulazione viene visualizzata in EcoStruxure Machine Expert Twin. La vista di emulazione in EcoStruxure Machine Expert torna allo stato iniziale.

NOTA: per i passi e i prerequisiti dettagliati, vedere EcoStruxure Machine Expert.

Interrompi emulazione

Utilizzare questo pulsante per arrestare l'emulazione e disconnettersi dal server OPC UA sul controller.

Procedura di avvio dell'emulazione

Passo

Azione

1

Configurare un server OPC UA sul controller e aggiungere il codice all'applicazione per l'avvio.

NOTA: se l'opzione Disattiva accesso anonimo è attivata nella scheda Impostazioni generali di Configurazione server OPC UA del controller PacDrive LMC, è necessario configurare un account utente nella gestione utenti dispositivo del controller che è membro di un gruppo con diritti di accesso Modifica e Visualizza nell'oggetto runtime OPC_UA

Per informazioni sull'avvio di un server OPC UA su un controller PacDrive LMC, consultare il capitolo Configurazione server OPC UA.

2

Nella scheda Impostazioni di emulazione dell'editor dispositivi PacDrive LMC, configurare l'indirizzo IP del server OPC UA e la modalità di login.

NOTA: attivare l'opzione Accesso anonimo solo nel caso in cui l'opzione Disabilita accesso anonimo non sia stata attivata nella scheda Impostazioni generali della Configurazione server OPC UA del controller PacDrive LMC.

Per ulteriori informazioni, consultare EcoStruxure Machine Expert - Guida alla programmazione.

3

Verificare che l'oggetto Configurazione dei simboli sia parte dell'applicazione e che i dati dell’emulazione siano selezionati.

Per ulteriori informazioni, consultare EcoStruxure Machine Expert - Guida alla programmazione.

4

Scaricare l'applicazione (compreso il server OPC UA nella Configurazione dei simboli) nel controller e avviare l'applicazione.

5

Nella vista emulazione, fare clic sul pulsante Avvia emulazione.

6

Se l'opzione Disattiva accesso anonimo è attivata nella scheda Impostazioni generali della Configurazione server OPC UA del controller PacDrive LMC, si apre la finestra di dialogo Credenziali OPC UA. Immettere le credenziali di un account utente configurato nella gestione utente dispositivo del controller (vedere il passo 1) e fare clic su OK per accedere.

7

Accettare il certificato del controller.

8

Se l'opzione Consenti solo sessioni protette è attivata nella schedaImpostazioni generali della Configurazione server OPC UA del controller PacDrive LMC, occorre dichiarare il certificato EcoStruxure Machine Expert Twin attendibile.

NOTA: il nome del certificato è Machine Expert Twin@xxxx, dove xxxx è il nome del PC client.

Per ulteriori informazioni, vedere Definizione di certificati attendibili del client.

9

Una volta che il certificato EcoStruxure Machine Expert Twin è nell'elenco dei certificati attendibili, fare clic sul pulsante Avvia emulazione.

Visualizza

L'area Visualizza consente di visualizzare un'emulazione 3D dell'oggetto configurato e di visualizzare l'oggetto in esecuzione virtuale.

Zoom, rotazione e spostamento dell'oggetto nell'area Visualizza:

  • Zoom: utilizzare la rotella di scorrimento del mouse.

  • Rotazione: fare clic e tenere premuto il pulsante sinistro del mouse, quindi spostare il mouse.

  • Spostamento: fare clic con il pulsante destro del mouse e tenere premuto, quindi spostare il mouse.

NOTA: il visualizzatore fornisce funzioni limitate, ad esempio è possibile emulare un solo oggetto alla volta all'interno del visualizzatore. Per le funzioni estese, utilizzare la versione standalone EcoStruxure Machine Expert Twin, installata con EcoStruxure Machine Expert.

Per ulteriori informazioni, vedere la guida in linea di EcoStruxure Machine Expert Twin.
