Esempi di applicazione STO
Esempio categoria di arresto 0
Utilizzo senza modulo relè di sicurezza ARRESTO DI EMERGENZA, categoria di arresto 0.

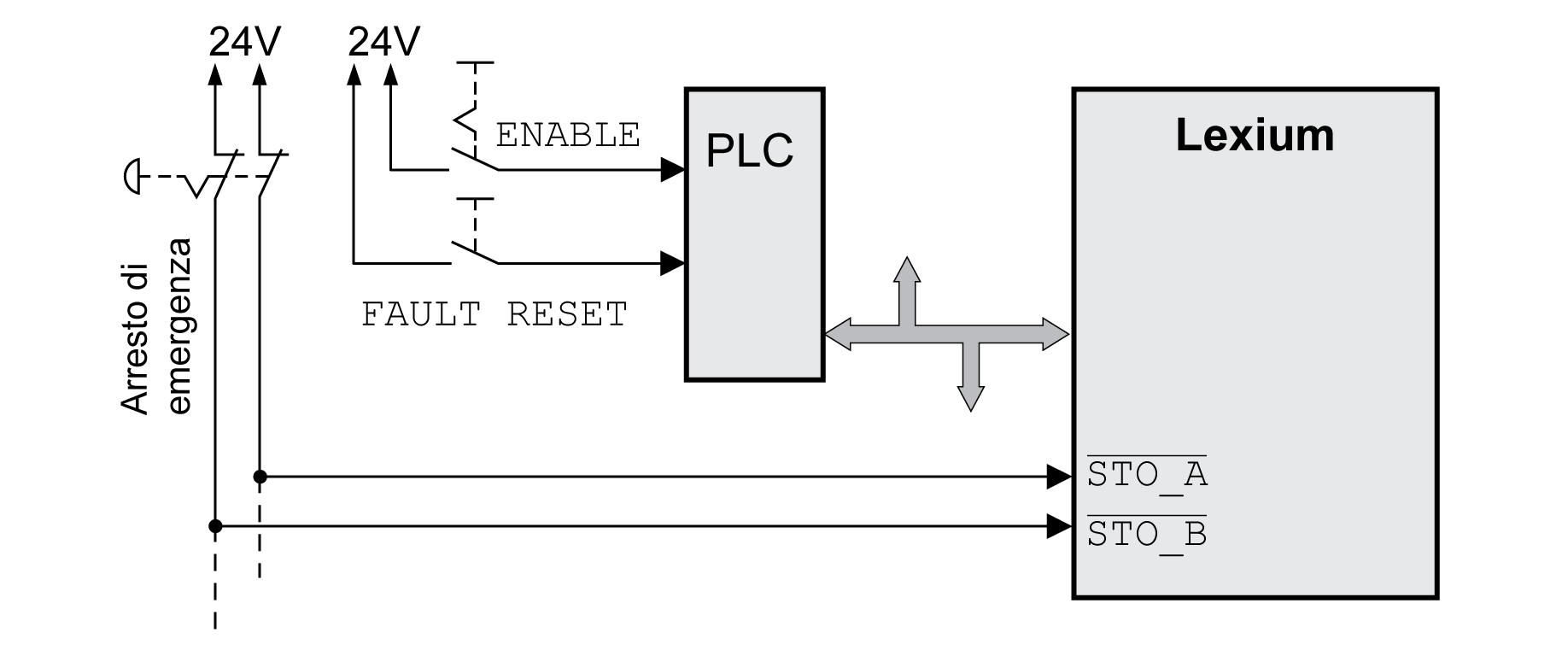

Esempio categoria di arresto 0
In questo esempio l'attivazione dell'ARRESTO DI EMERGENZA comporta un arresto di categoria 0.
La funzione di sicurezza STO si attiva quando in entrambi gli ingressi segnali il livello è contemporaneamente 0 (ritardi inferiore a 1 s). Lo stadio finale si disinserisce e viene visualizzato un messaggio d'errore di classe 3. Il motore non è più in grado di generare coppia.
Il motore, se non è già fermo, quando interviene la funzione di sicurezza STO, sotto l'influenza delle forze fisiche agenti a quel punto (forza di gravità, attrito ecc.) rallenta finché, presumibilmente, non si arresta.
Se l'arresto del motore e il suo carico potenziale non è soddisfacente come determinato dalla valutazione di rischio, può anche essere richiesto un freno di sicurezza esterno.
| AVVERTIMENTO | |
|---|---|
Vedere la sezione Freno d'arresto e funzione di sicurezza STO.
Esempio categoria di arresto 1
Utilizzo con modulo relè di sicurezza ARRESTO DI EMERGENZA, categoria di arresto 1.

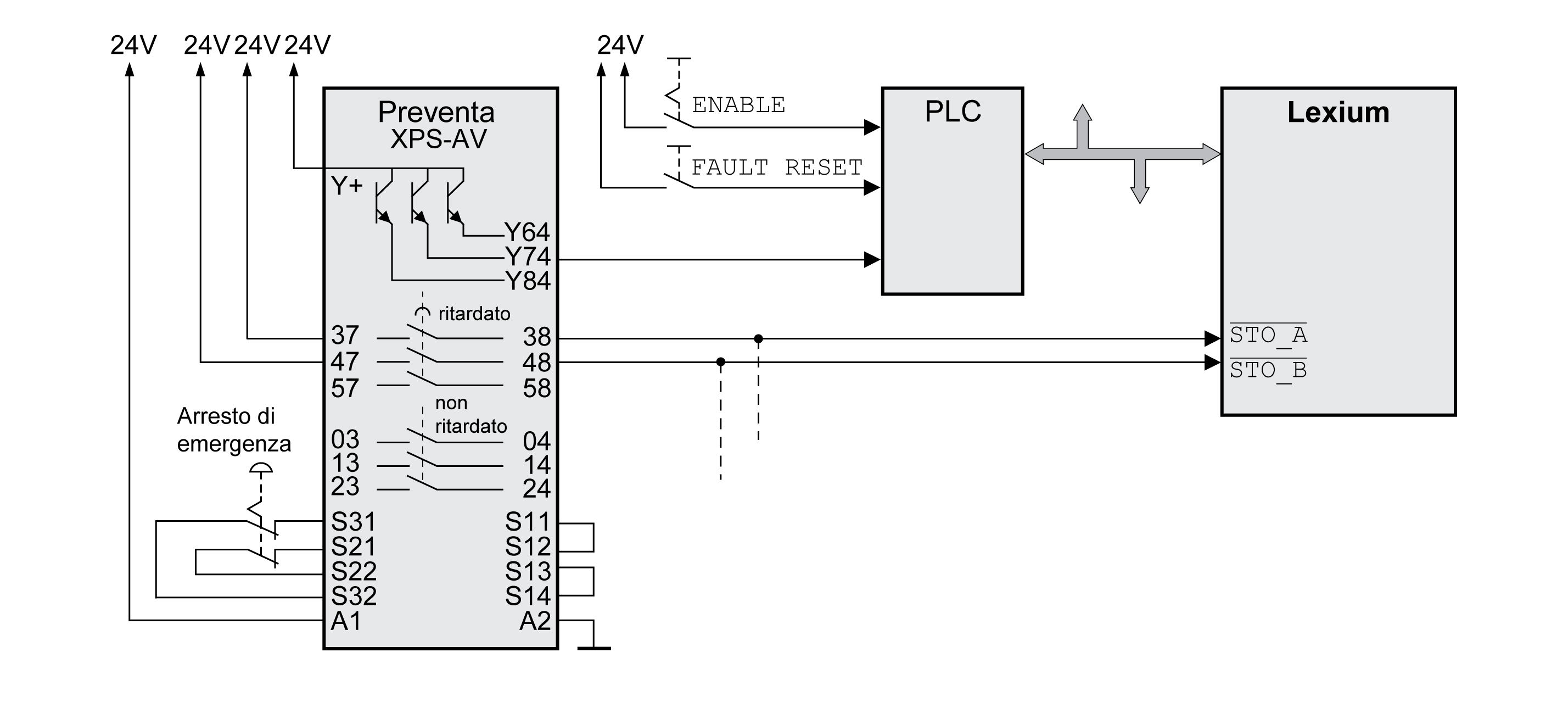

Esempio di categoria di arresto 1 con modulo relè di sicurezza ARRESTO DI EMERGENZA esterno Preventa XPS-AV
In questo esempio, l'attivazione dell'ARRESTO DI EMERGENZA comporta un arresto di categoria 1.
Il modulo relè di sicurezza ARRESTO DI EMERGENZA richiede un arresto immediato (non ritardato) dell'azionamento. Trascorso il ritardo impostato nel modulo relè di sicurezza ARRESTO DI EMERGENZA, quest'ultimo attiva la funzione di sicurezza STO.
La funzione di sicurezza STO si attiva quando in entrambi gli ingressi segnali il livello è contemporaneamente 0 (ritardi inferiore a 1 s). Lo stadio finale si disinserisce e viene visualizzato un messaggio d'errore di classe 3. Il motore non è più in grado di generare coppia.
Se l'arresto del motore e il suo carico potenziale non è soddisfacente come determinato dalla valutazione di rischio, può anche essere richiesto un freno di sicurezza esterno.
| AVVERTIMENTO | |
|---|---|
Vedere la sezione Freno d'arresto e funzione di sicurezza STO.
