Altra trasmissione

Panoramica

L'opzione Altra trasmissione consente di progettare un'altra trasmissione tra motore, trasmissione e carico.

Il caso di carico Altra trasmissione consente di specificare i parametri descritti nella tabella:

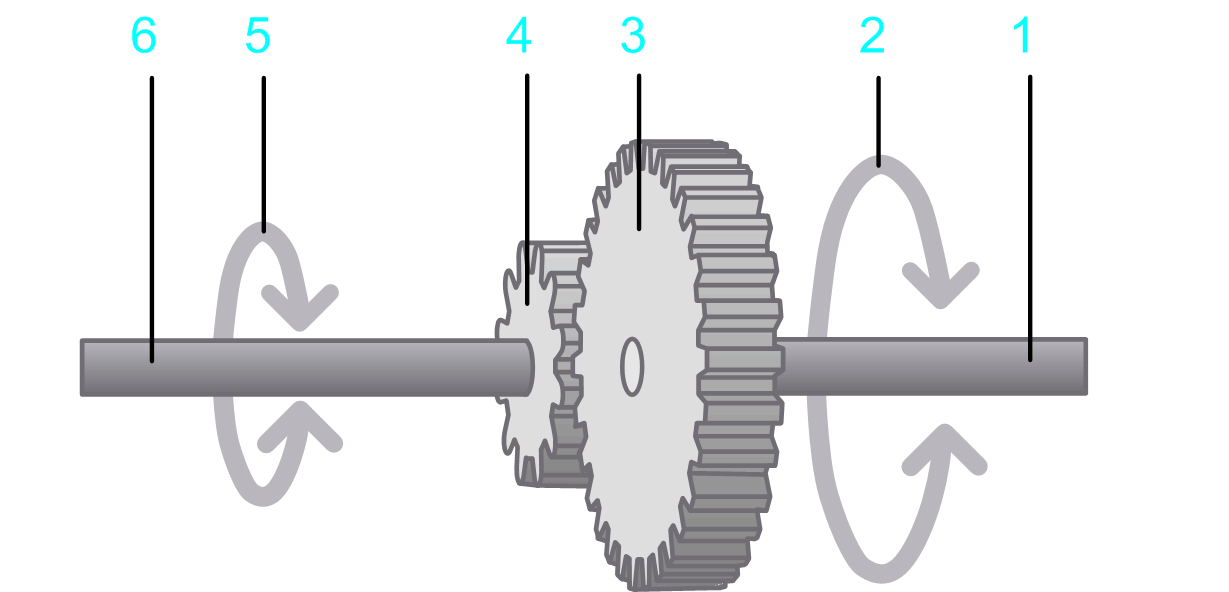

1 L'ingresso albero

2 Movimento rotatorio all'albero di ingresso

3 Trasmissione di azionamento

4 Trasmissione azionata

5 Albero di uscita

6 Movimento rotatorio all'albero di uscita

Parametro	Descrizione	Quantità fisica
Rapporto di trasmissione	Il rapporto della velocità di ingresso della trasmissione con la velocità di uscita della trasmissione.	Rapporto
Momento di inerzia	Il momento di inerzia all'ingresso della trasmissione.	Momento di inerzia
Efficienza	Il grado di efficienza della trasmissione.	Efficienza

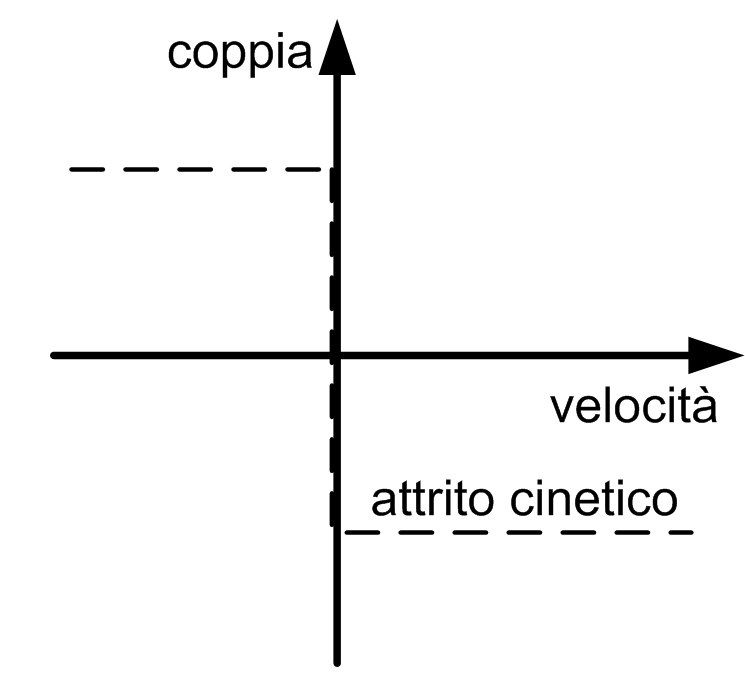

M Frizione	Una coppia che si applica all'albero di ingresso. Questo parametro può avere un valore positivo, oppure 0. Durante il movimento (quando la velocità è diversa da 0) questa coppia agisce in opposizione alla direzione del movimento. Il valore assoluto della coppia durante il movimento è costante, indipendente dalla velocità. All'arresto (velocità =0), questa coppia non è presente. Un esempio tipico di questo tipo di coppia è la frizione cinetica tra due corpi solidi.	Coppia

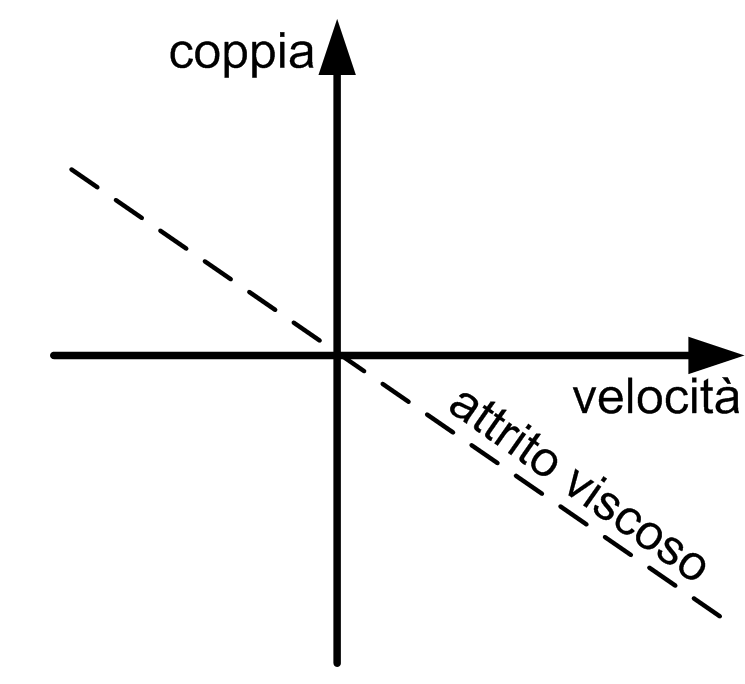

Coppia attrito viscoso	Coppia aggiuntiva dipendente dalla velocità all'albero di ingresso. Questo parametro può avere un valore positivo, oppure 0. Il valore assoluto della coppia è proporzionale al valore assoluto della velocità. La direzione della coppia è opposta alla direzione del movimento. La coppia attrito viscoso è provocata dall'attrito di un fluido.	Coppia per velocità
