Il modulo posteriore è dotato di otto ingressi digitali.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo cavi di dimensioni adeguate alla capacità di corrente dei canali di I/O e degli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
Disponibilità delle funzioni di gestione degli ingressi
La tabella descrive il possibile uso degli ingressi del modulo posteriore:
|
Funzione |
Funzione di ingresso |
Funzione HSC/PTO/PWM/ |
||||||
|---|---|---|---|---|---|---|---|---|
|
Nessuno |
Run / Stop |
Latch |
Evento |
HSC |
PTO |
PWM |
||
|
Tipo di filtro |
Integratore |
Integratore |
Antirimbalzo |
Antirimbalzo |
||||
|
Veloce Ingresso1 |
FI0 |
X |
X |
X |
X |
A |
– |
– |
|
FI1 |
X |
X |
X |
X |
B/EN |
– |
– |
|
|
Standard Ingresso |
DI0 |
X |
X |
– |
– |
SYNC |
– |
– |
|
DI1 |
X |
X |
– |
– |
CAP |
– |
– |
|
|
DI2 |
X |
X |
– |
– |
– |
AUX - Drive Ready |
EN |
|
|
DI3 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
DI4 |
X |
X |
– |
– |
– |
– |
EN |
|
|
DI5 |
X |
X |
– |
– |
– |
– |
SYNC |
|
|
X Sì̀ – No 1 Può anche essere utilizzato come ingresso standard |
||||||||
NOTA: È possibile utilizzare filtri e funzioni per gestire gli ingressi del controller HMI.

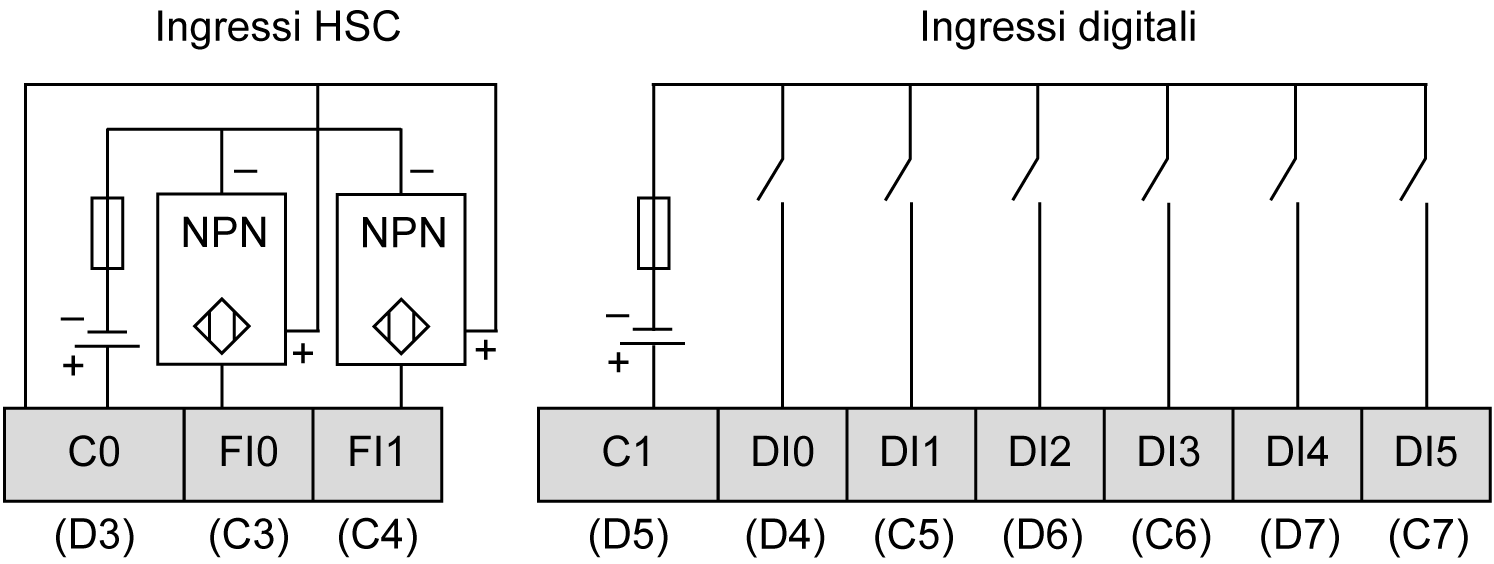

La figura descrive lo schema di cablaggio del tipo sink di ingresso digitale HMISCU6B5, HMISCU8B5 e HMISBC (logica positiva):
NOTA: Gli ingressi digitali sono di tipo sink (logica positiva).

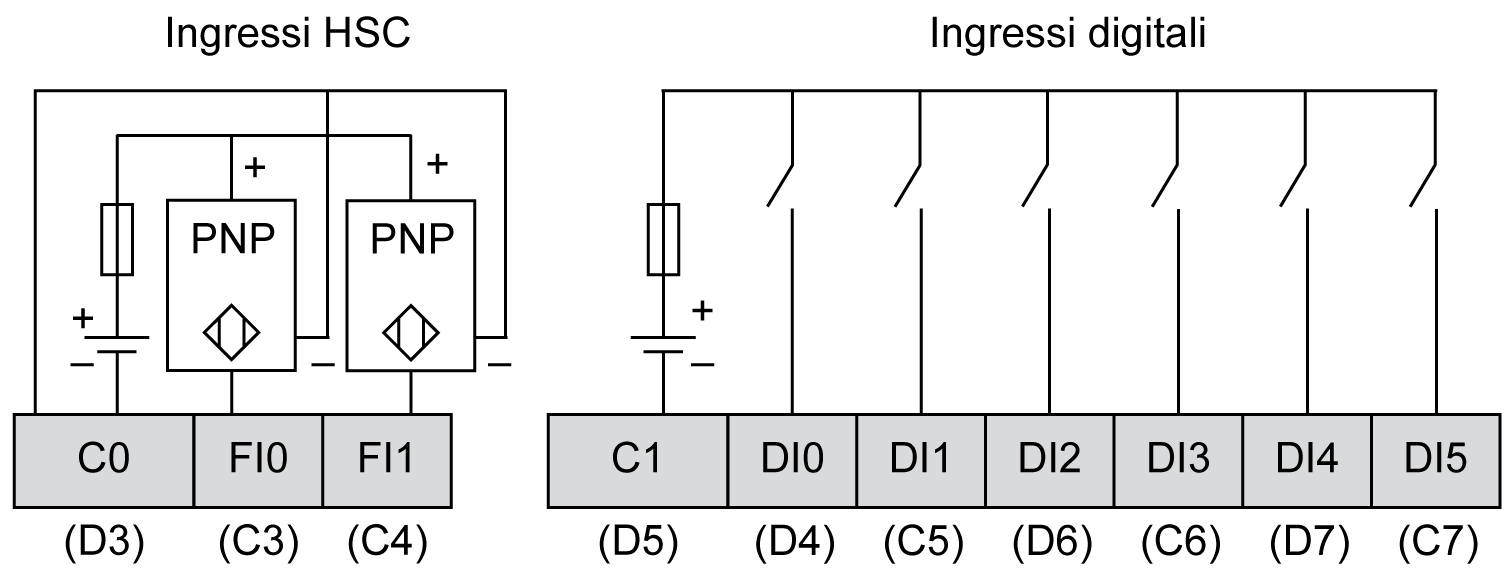

La figura descrive lo schema di cablaggio del tipo source di ingresso digitale HMISCU6B5, HMISCU8B5 e HMISBC (logica negativa):
NOTA: Gli ingressi digitali sono di tipo source (logica negativa).
|
|
|
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come “No Connection (N.C.)”. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
Utilizzare gli alimentatori dei sensori e degli attuatori solo per alimentare i sensori e gli attuatori collegati al modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
