GetShortCutStatus: restituisce lo stato di cortocircuito sulle uscite integrate
Questa funzione restituisce la diagnostica del cortocircuito o del sovraccarico sulle uscite integrate.
NOTA: Per maggiori informazioni sulla gestione delle uscite integrate, fare riferimento al documento HMI SCU - Guida hardware.

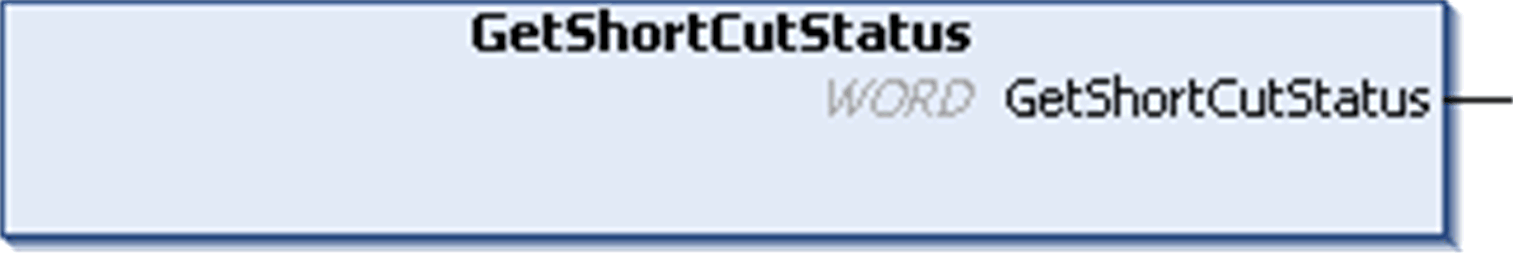

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Rappresentazione di funzioni e blocchi funzione.
Descrizione delle variabili di I/O
La tabella descrive la variabile di uscita:
|
Parametro |
Tipo |
Commento |
|---|---|---|
|
GetShortCutStatus |
WORD |
Vedere la descrizione del campo di bit più avanti. |
La tabella descrive il campo di bit per il controller:
|
Bit |
Descrizione del |
|---|---|
|
0 |
TRUE = cortocircuito sulle uscite (Q0 e Q1). |
