La seguente descrizione è valida per il blocco di funzione SF_Antivalent_V1_0z, versione 1.0z (ove z = 0-9).
Il blocco di funzione di sicurezza SF_Antivalent sorveglia la presenza di stati di segnale differenti tra i segnali di due morsetti d'ingresso di sicurezza. Tipicamente questi segnali provengono da sensori bicanale o interruttori, quale un dispositivo di arresto di emergenza. Il segnale di abilitazione S_AntivalentOut diventa SAFETRUE quando gli ingressi S_ChannelNC e S_ChannelNO commutano come segue entro il tempo impostato in DiscrepancyTime:
|
![]() |
Perché ciò possa avvenire, il blocco di funzione deve essere attivato (Activate = TRUE) e non deve aver rilevato errori (Error = FALSE).
I segnali permanenti (S_ChannelNC = SAFETRUE e S_ChannelNO = SAFEFALSE) agli ingressi quando il blocco di funzione è attivo (Activate = TRUE) o quando il Safety Logic Controller viene avviato commutano a SAFETRUE il segnale di abilitazione (S_AntivalentOut).
Collegare sempre differentemente i due ingressi, ossia combinando un segnale di contatto NC e un segnale di contatto NO.
Per ottenere informazioni dettagliate sui seguenti punti, cliccare sui link corrispondenti.
Nome |
Breve descrizione |
Valore |
---|---|---|
Ingresso a controllo di stato per l'attivazione del blocco di funzione. Tipo di dati: BOOL Valore iniziale: FALSE |
|
|
Ingresso a controllo di stato per il canale NC dell'interruttore o sensore bicanale collegato. Tipodi dati: SAFEBOOL Valore iniziale: SAFEFALSE |
|
|
Ingresso a controllo di stato per il canale NO dell'interruttore o sensore bicanale collegato. Tipo di dati: SAFEBOOL Valore iniziale: SAFEFALSE |
|
|
Ingresso che specifica il tempo di discrepanza massimo ammissibile in secondi. Tipo di dati: TIME Valore iniziale: #0ms La misurazione del tempo di discrepanza parte quando il cambiamento di stato di un ingresso porta ambedue gli ingressi ad avere lo stesso segnale. Anche il secondo ingresso deve quindi cambiare stato entro il decorso del tempo di discrepanza, in modo che gli ingressi S_ChannelNC e S_ChannelNO tornino ad avere segnali diversi. Se ciò non avviene, viene emesso un segnale di errore (Error = TRUE) e l'uscita S_AntivalentOut = SAFEFALSE. |
Immettere un valore di tempo in base alla vostra analisi del rischio. Tenere conto dell'avvertenza sotto questa tabella. |
AVVERTENZA | |
---|---|
Nome |
Breve descrizione |
Valore |
---|---|---|
Uscita che segnala "Blocco di funzione attivo / non attivo". Tipo di dati: BOOL |
|
|
Uscita per segnali di abilitazione del blocco di funzione Tipo di dati: SAFEBOOL Tenere conto dell'avvertenza sotto questa tabella. |
|
|
Uscita per messaggi di errore. Tipo di dati: BOOL
NOTA:
Per resettare il messaggio di errore, SAFEFALSE deve essere applicato all'ingresso S_ChannelNC e SAFETRUE all'ingresso S_ChannelNO. |
|
|
Uscita per messaggi diagnostici. Tipo di dati: WORD |
Messaggio diagnostico del blocco di funzione. I valori possibili sono elencati e descritti nell'argomento "Codici diagnostici". |
Il blocco di funzione supporta una funzione di monitoraggio di sicurezza ma non una funzione di controllo di sicurezza.
AVVERTENZA | |
---|---|

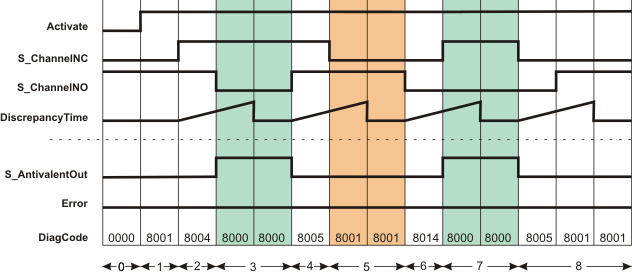

Il seguente esempio illustra una tipica curva di segnale, come può verificarsi per i segnali differenti S_ChannelNC = SAFETRUE e S_ChannelNO = SAFEFALSE entro il tempo di discrepanza.
I diagrammi di sequenza segnali in questa documentazione possibilmente omettono determinati codici diagnostici. Possibilmente non viene, per esempio, visualizzato un codice diagnostico quando il relativo stato del blocco di funzione è uno stato di transizione temporaneo ed è attivo per un solo ciclo del Safety Logic Controller.
Sono illustrate solo le tipiche combinazioni di segnali in ingresso. Altre combinazioni di segnali sono possibili.
0 |
Il blocco di funzione non è ancora attivo (Activate = FALSE). Di conseguenza, tutte le uscite sono FALSE o SAFEFALSE. |
1 |
Attivazione del blocco di funzione (Activate = TRUE). Nel frattempo, l'ingresso S_ChannelNC = SAFEFALSE e S_ChannelNO = SAFETRUE. L'uscita S_AntivalentOut rimane SAFEFALSE. |
2 |
L'ingresso S_ChannelNO rimane SAFETRUE e l'ingresso S_ChannelNC commuta a SAFETRUE. Quando lo stato di un ingresso cambia, parte la misurazione del tempo di discrepanza. |
3 |
S_AntivalentOut commuta a SAFETRUE, dato che ambedue gli ingressi commutano entro il tempo impostato in DiscrepancyTime (S_ChannelNC da SAFEFALSE a SAFETRUE e S_ChannelNO da SAFETRUE a SAFEFALSE). Risultato: ingressi con segnali antivalenti. |
4 |
S_AntivalentOut commuta a SAFEFALSE mentre S_ChannelNO commuta a SAFETRUE. La misurazione del tempo di discrepanza parte quando cambia lo stato di S_ChannelNO. |
5 |
S_AntivalentOut e Error rimangono FALSE mentre l'ingresso S_ChannelNC commuta a SAFEFALSE entro il tempo di discrepanza. |
6 |
S_ChannelNO commuta a SAFEFALSE. Questo cambiamento di stato provoca il rinnovato avviamento della misurazione del tempo di discrepanza. |
7 |
S_AntivalentOut commuta a SAFETRUE mentre S_ChannelNC commuta a SAFETRUE entro il tempo di discrepanza, ripristinando l'antivalenza. |
8 |
S_AntivalentOut commuta a SAFEFALSE mentre l'antivalenza termina (S_ChannelNC diventa SAFEFALSE). La misurazione del tempo di discrepanza parte quando cambia lo stato di S_ChannelNC. S_AntivalentOut e Error rimangono FALSE mentre anche il secondo ingresso cambia stato entro il tempo di discrepanza (S_ChannelNO diventa SAFETRUE). |
Anche l'altro diagramma di sequenza segnali può essere preso in considerazione.

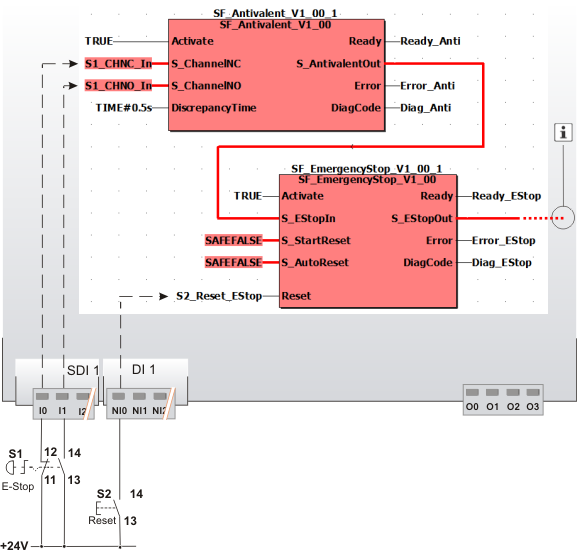

Questo esempio illustra il controllo bicanale del blocco di funzione di sicurezza SF_EmergencyStop con l'ausilio del blocco di funzione SF_Antivalent.
Il dispositivo di controllo dell'arresto di emergenza è connesso agli ingressi I0 e I1 del dispositivo d'ingresso di sicurezza SDI con ID 1. I contatti NC e NO del dispositivo di controllo dell'arresto di emergenza sono connessi al blocco di funzione di sicurezza SF_Antivalent a scopo di valutazione.
Il segnale di abilitazione S_AntivalentOut del blocco di funzione di sicurezza SF_Antivalent che ne risulta è collegato al blocco di funzione di sicurezza SF_EmergencyStop per un'ulteriore valutazione. L'uscita S_AntivalentOut del blocco di funzione di sicurezza SF_Antivalent diventa SAFETRUE quando gli ingressi S_ChannelNC e S_ChannelNO commutano come segue entro il tempo impostato in DiscrepancyTime:
S_ChannelNC da SAFEFALSE a SAFETRUE
e S_ChannelNO da SAFETRUE a SAFEFALSE.
Un'inibizione di avvio (dopo l'avvio del Safety Logic Controller o dopo l'attivazione del blocco di funzione) e un'inibizione di riavvio (dopo la disattivazione del dispositivo di controllo dell'arresto di emergenza) vengono impostate per il blocco di funzione di sicurezza SF_EmergencyStop. Ambedue le inibizioni vengono rimosse premendo il pulsante di reset connesso all'ingresso NI0 del dispositivo d'ingresso standard DI con ID 1.
L'uscita di abilitazione S_EStopOut del blocco di funzione SF_EmergencyStop è collegata direttamente a una variabile I/O globale o a un morsetto d'uscita dell'applicazione tramite funzioni / blocchi di funzione di sicurezza addizionali.
Collegare l'uscita di abilitazione S_EStopOut del blocco di funzione SF_EmergencyStop ad esempio all'ingresso S_OutControl del blocco di funzione SF_EDM per implementare una connessione di uscita bicanale.
Per maggiori informazioni, fare riferimento alla descrizione del corrispondente blocco di funzione di sicurezza.
S1 |
Arresto di emergenza |
S2 |
Reset |
|
Vedere la nota sopra alla figura |
Anche il secondo esempio applicativo e le relative note possono essere utili.
