Collegamenti dell'interfaccia Enclosed PC
|
|
|
RISCHIO POTENZIALE DI ESPLOSIONE IN AREE A RISCHIO. |
|
Non utilizzare questo prodotto in aree a rischio. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
SCOLLEGAMENTO O FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIO |
|
oAccertarsi che i collegamenti elettrici, di comunicazione e ad accessori non esercitino sollecitazioni eccessive sulle porte. Tener conto delle eventuali vibrazioni presenti nell'ambiente. oVerificare che i cavi di alimentazione, di comunicazione e di accessori esterni siano saldamente fissati al pannello o all'armadio. oUsare solo cavi con connettore a 9 pin Sub-D con un sistema di chiusura in buone condizioni. oUsare solo cavi USB reperibili in commercio. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
NOTA: Connettore M12: IEC 61076-2-101 (IEC 60947-5-2) NECA 4202.
NOTA: È inoltre disponibile il kit di cavi pronti all'uso HMIYCABM1211.

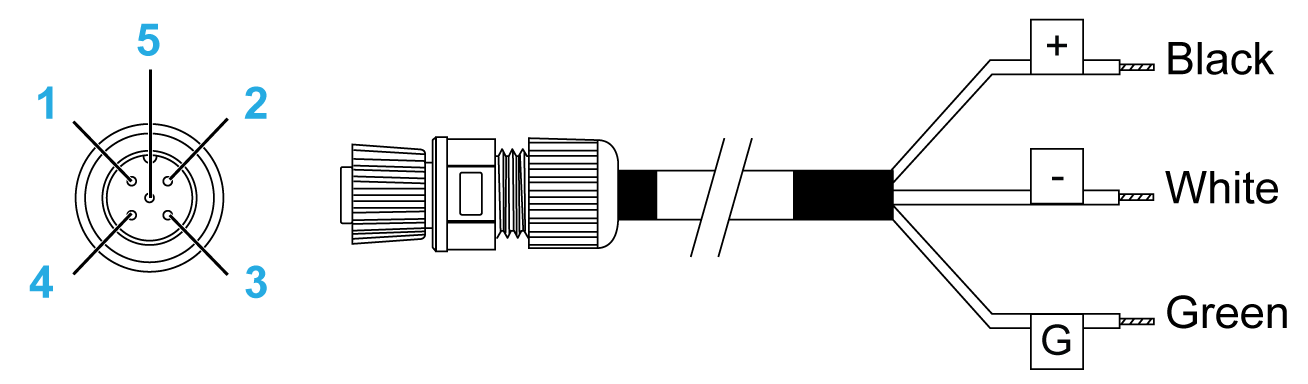

Definizione dei pin di ingresso alimentazione con connettore maschio M12
|
Numero pin M12 |
Descrizione |
Colore del filo |
DC 24V |
|---|---|---|---|
|
1 |
0 Vcc |
Bianco |
|
|
2 |
0 Vcc |
Bianco |
|
|
3 |
24 Vcc |
Nero |
|
|
4 |
24 Vcc |
Nero |
|
|
5 |
GND |
Verde |

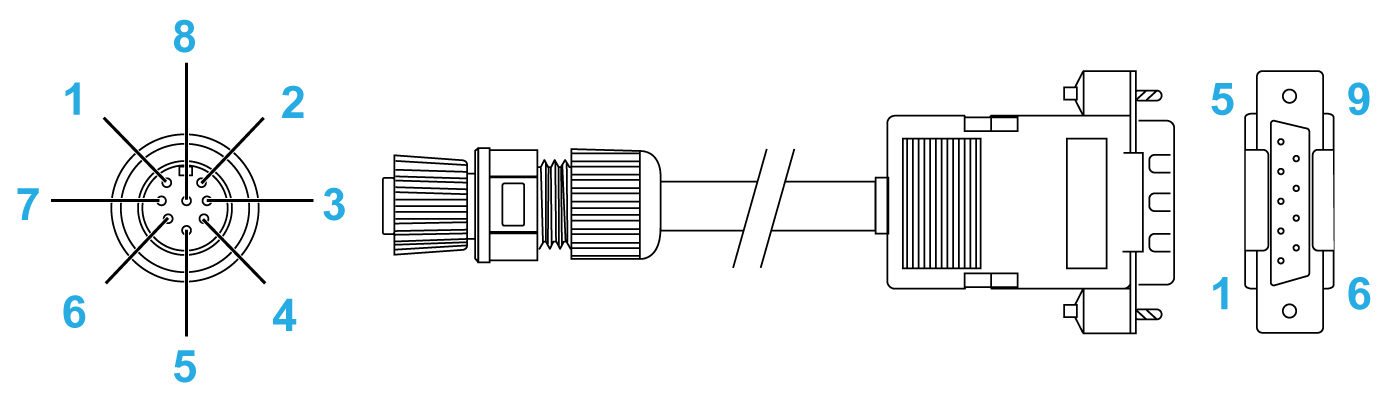

Definizione dei pin RS232 con connettore maschio M12
|
Numero pin M12 |
Segnale |
Numero pin DB-9 |
COM |
|---|---|---|---|
|
1 |
CD |
1 |
|
|
2 |
RXD |
2 |
|
|
3 |
TXD |
3 |
|
|
4 |
DTR |
4 |
|
|
5 |
IGND |
5 |
|
|
6 |
DSR |
6 |
|
|
7 |
RTS |
7 |
|
|
8 |
CTS |
8 |

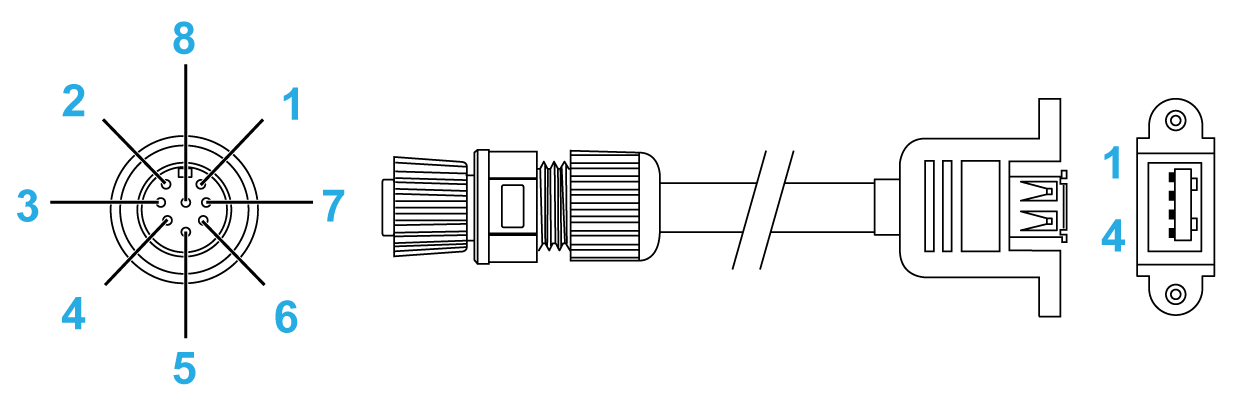

Definizione dei pin USB con connettore femmina M12
|
Numero pin M12 |
Segnale |
Colore del filo |
Numero pin RJ45 |
USB |
|---|---|---|---|---|
|
1 |
VCC |
Rosso |
1 |
|
|
3 |
D+ |
Verde |
2 |
|
|
5 |
VSS |
Nero |
4 |
|
|
6 |
D- |
Bianco |
3 |
|
|
8 |
Schermatura |
– |
– |

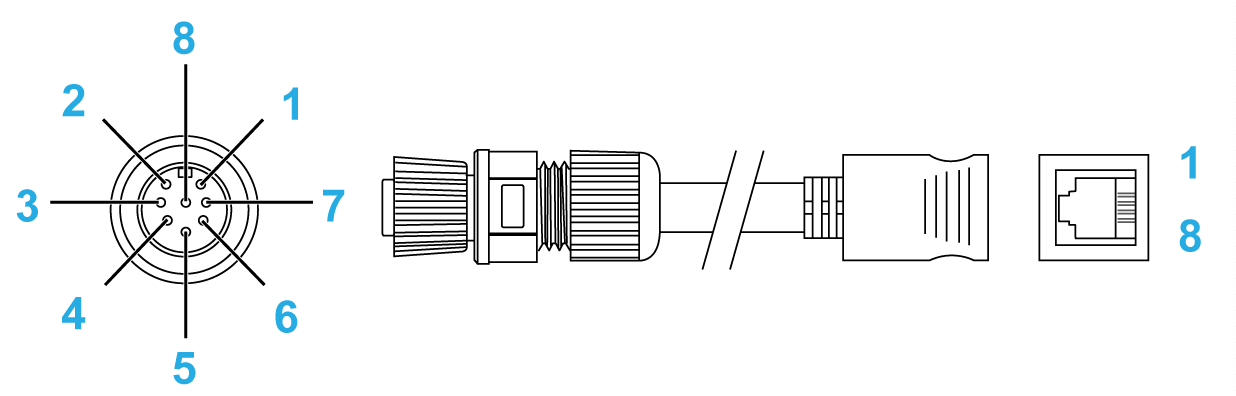

Definizione pin ETH1 / ETH2 con connettori femmina M12
|
Numero pin M12 |
Segnale |
Colore del filo |
Numero pin RJ45 |
ETH |
|---|---|---|---|---|
|
1 |
TX_D1+ |
Arancione/Bianco |
1 |
|
|
2 |
TX_D1- |
Arancione |
2 |
|
|
3 |
RX_D2+ |
Verde/Bianco |
3 |
|
|
4 |
BI_D3+ |
Blu |
4 |
|
|
5 |
BI_D3- |
Blu/Bianco |
5 |
|
|
6 |
RX_D2- |
Verde |
6 |
|
|
7 |
BI_D4+ |
Marrone/Bianco |
7 |
|
|
8 |
BI_D4- |
Marrone |
8 |
