Panoramica
Il comando del menu permette di salvare l'immagine del file system con uno script di gestione dei file su un dispositivo di memorizzazione di massa. Questa funzione è disponibile solo per i logic controller M258, LMC058, M241 e M251.
Salvataggio dei dati di EcoStruxure Machine Expert su un dispositivo di memorizzazione di massa
Per salvare un progetto EcoStruxure Machine Expert in un dispositivo di memorizzazione di massa, procedere come segue:
|
Passo |
Azione |
|---|---|
|
1 |
Collegare il dispositivo di memorizzazione di massa al PC con EcoStruxure Machine Expert in esecuzione. |
|
2 |
Dal menu , selezionare il comando . Risultato: EcoStruxure Machine Expert compila automaticamente l'applicazione. Se vengono rilevati errori durante il processo di compilazione, viene emesso un messaggio di errore e la procedura viene annullata. Se il processo di compilazione viene eseguito correttamente, viene visualizzata la finestra di dialogo .
|
|
3 |

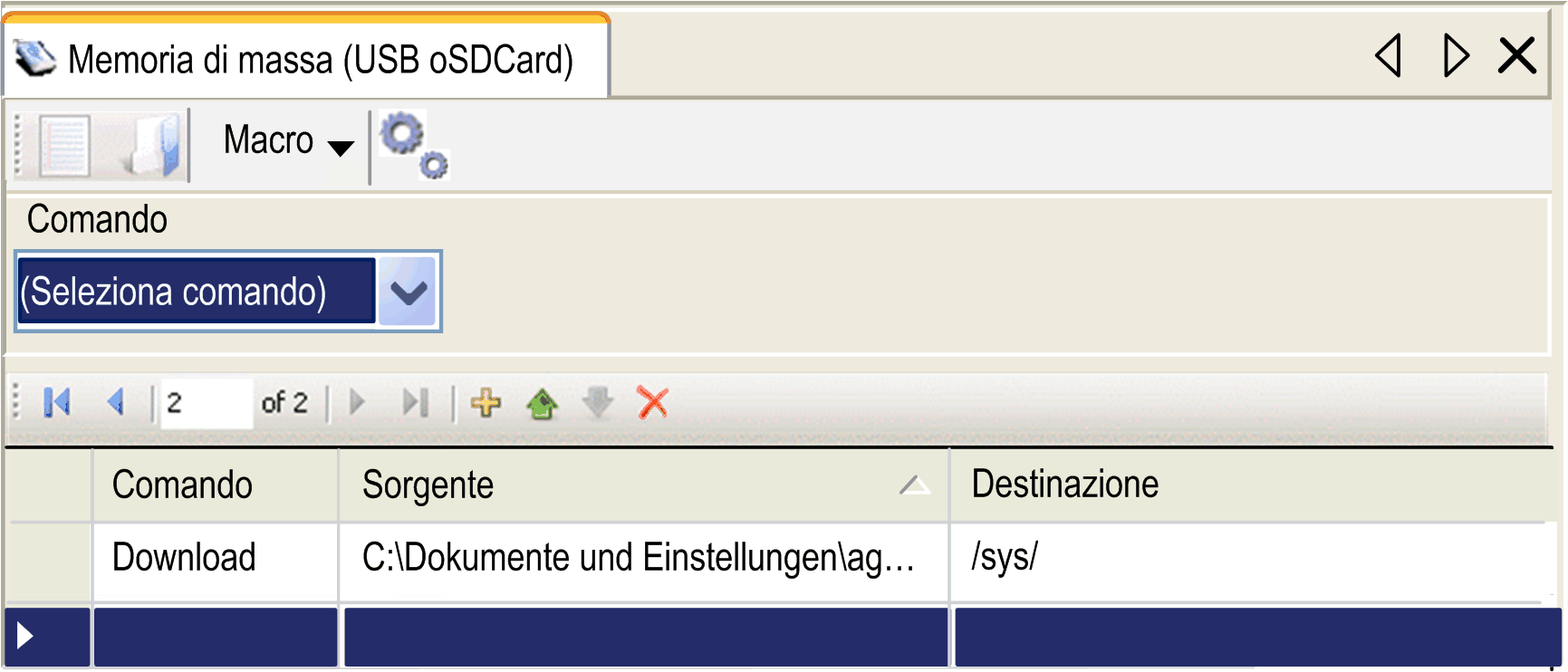

Nella finestra di dialogo fare clic sul segno più per creare una nuova riga per un nuovo comando. |
|
4 |
Selezionare i comandi per lo script da eseguire sul controller dalla casella di riepilogo oppure selezionare macro già disponibili dall'elenco . |
|
5 |
Selezionare la sorgente per i comandi dalla casella di riepilogo oppure fare clic sul pulsante per selezionare la cartella contenente la sorgente. |
|
6 |
Per modificare la sottocartella nel dispositivo di archiviazione di massa, aprire l'elenco e scegliere la cartella appropriata. |
|
7 |
Per creare lo script, fare clic sul pulsante in basso oppure sull'icona di ingranaggio sulla barra degli strumenti nella parte superiore della finestra di dialogo. Risultato: si apre la finestra di dialogo . |
|
8 |
Passare alla directory principale del dispositivo di memorizzazione (non aprire una sottocartella) e fare clic su . Risultato: il progetto EcoStruxure Machine Expert e lo script di gestione file vengono salvati nel dispositivo di memorizzazione di massa USB. |
Installazione di un progetto EcoStruxure Machine Expert su un controller
Per installare il progetto EcoStruxure Machine Expert su un controller, collegare il dispositivo di memorizzazione di massa al controller.
Lo script sul dispositivo di memorizzazione di massa viene eseguito automaticamente; questa operazione è indicata dai LED del controller nel seguente modo:
|
Azione eseguita |
Indicazione LED |
Commento |
|---|---|---|
|
Il dispositivo di memorizzazione è collegato al controller. |
Il LED rosso è acceso |
Il LED rosso resta acceso finché non viene stabilita la comunicazione con il dispositivo di memorizzazione di massa. |
|
Il file di script è in esecuzione. |
il LED verde lampeggia |
Non rimuovere il dispositivo di archiviazione di massa mentre il file di script è in esecuzione. |
|
L'esecuzione del file di script è terminata correttamente. |
Il LED verde è acceso |
Il dispositivo di memorizzazione di massa può essere rimosso. |
|
Il file di script non è stato eseguito correttamente. |
Il LED rosso è acceso |
Aprire il file di registro del dispositivo di memorizzazione di massa per individuare i motivi della mancata esecuzione del file di script. |
| AVVERTIMENTO | |
|---|---|
File di registro
Nella cartella del file di script viene salvato automaticamente un file di registro.
In questo file vengono registrate tutte le esecuzioni del file di script con le informazioni dell'intestazione (data, ora e informazioni sulla macchina) e il risultato (positivo o negativo, come: file sorgente non disponibile, destinazione errata, comando errato, destinazione piena).
Anche se si aggiungono altre informazioni, queste informazioni non vengono sovrascritte.
