Editor SFC
Panoramica
La finestra di dialogo contiene le impostazioni per effettuare modifiche in un SFC (Sequential Function Chart).
Scheda

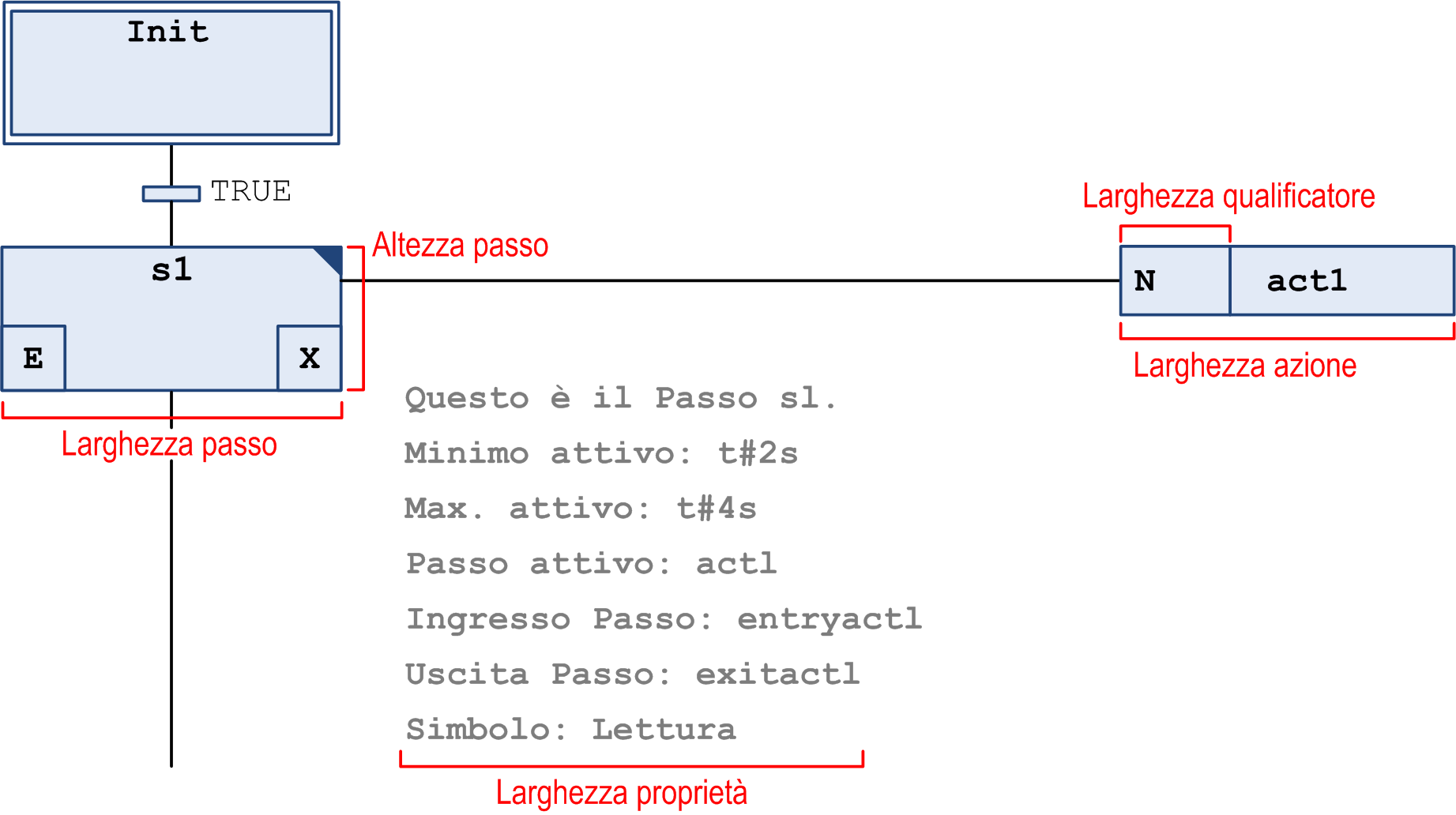

Le impostazioni devono essere effettuate in unità di griglia. Una unità di griglia = dimensione carattere impostato nelle opzioni dell' ().
|
|
altezza elemento passo in unità di griglia valori possibili: 1...100 |
|
|
larghezza elemento passo in pixel in unità di griglia valori possibili: 2...100 |
|
|
larghezza visualizzazione elemento azione in unità di griglia valori possibili: 2...100 |
|
|
larghezza visualizzazione qualificatore in unità di griglia valori possibili: 2...100 |
|
|
larghezza visualizzazione proprietà in unità di griglia valori possibili: 2...100 |
Queste impostazioni sono immediatamente effettive in tutti gli editor SFC aperti.
Opzioni di disposizione in SFC
Opzioni del per le azioni associate a un passo:
|
Opzione |
Descrizione |
|---|---|
|
|
Quando si copia il passo, vengono anche copiati i riferimenti agli oggetti di azione richiamati dal passo. Il passo di origine e il nuovo passo richiamano la stessa azione. |
|
|
I riferimenti agli oggetti di azione richiamati dal passo vengono collegati a questo passo. Quando si copia l'elemento passo, per il nuovo passo vengono creati nuovi oggetti di azione. L'implementazione viene duplicata. |
|
|
Quando si inserisce un azione del passo, il sistema richiede se le azioni di un elemento passo devono essere duplicate quando questo viene copiato oppure se si deve utilizzare il riferimento all'azione esistente.
NOTA: Se un passo contiene già un'azione integrata, vengono integrate anche le nuove azioni inserite di questo passo. Analogamente, le nuove azioni inserite non vengono integrate quando il passo contiene già un'azione non integrata. In questi casi il sistema non richiede di selezionare la modalità di duplicazione.
|
Opzione per gli
|
Opzione |
Descrizione |
|---|---|
|
|
Se questa opzione è selezionata, gli oggetti di azione e di transizione integrati nel blocco SFC da un passo vengono visualizzati come nodo nella . |
Scheda
|
|

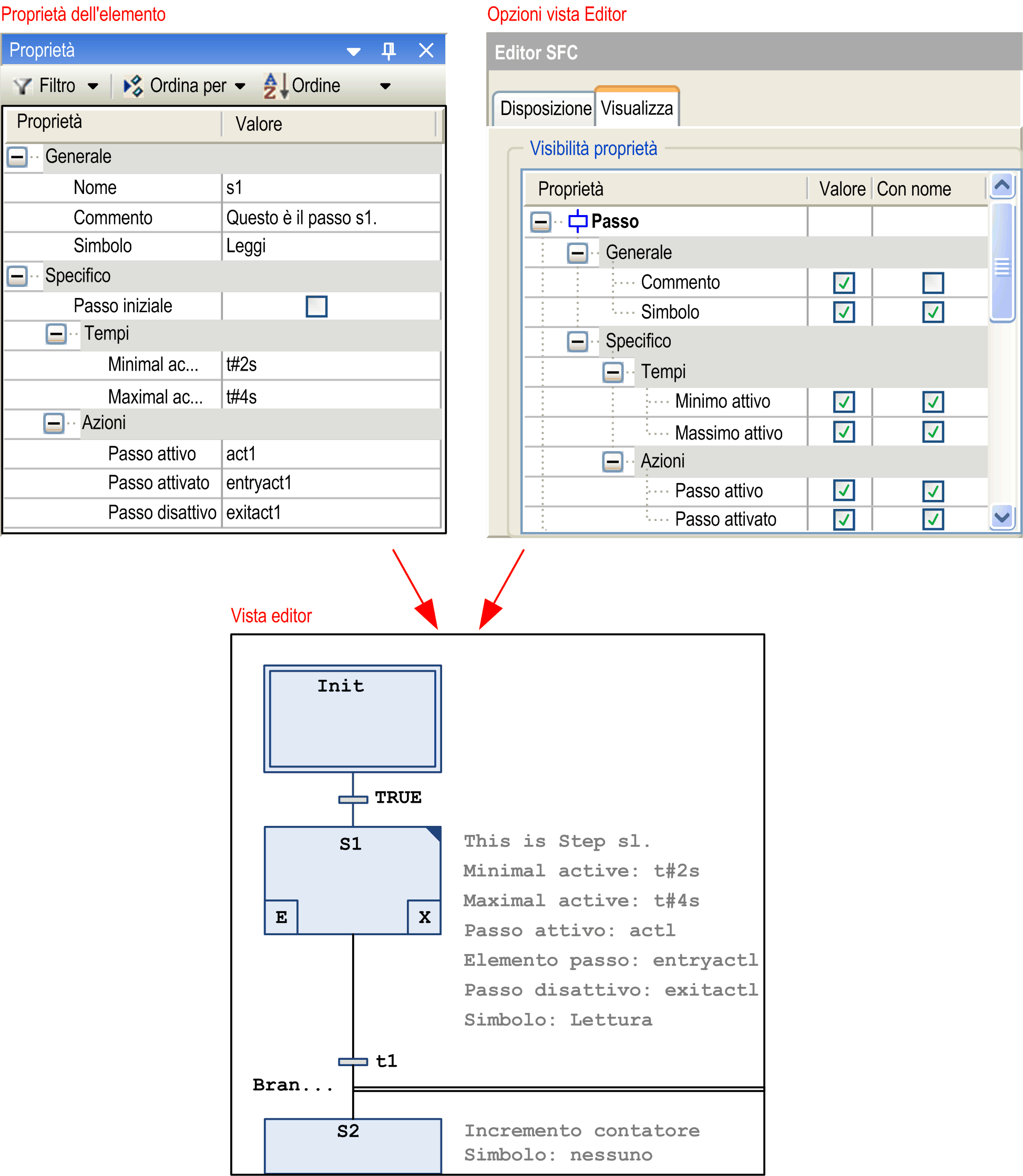

Qui è possibile definire quale delle Proprietà dell'elemento (attributi passo) devono essere visualizzate accanto a un elemento nella vista dell'editor SFC: le proprietà e di ciascun tipo di elemento sono visualizzate nella tabella. È possibile selezionare la casella di controllo nel campo per visualizzare il valore della proprietà a destra dell'elemento in ciascun oggetto SFC. Se inoltre si seleziona la casella di controllo nel campo , il valore viene preceduto dal nome della proprietà. |
|
|

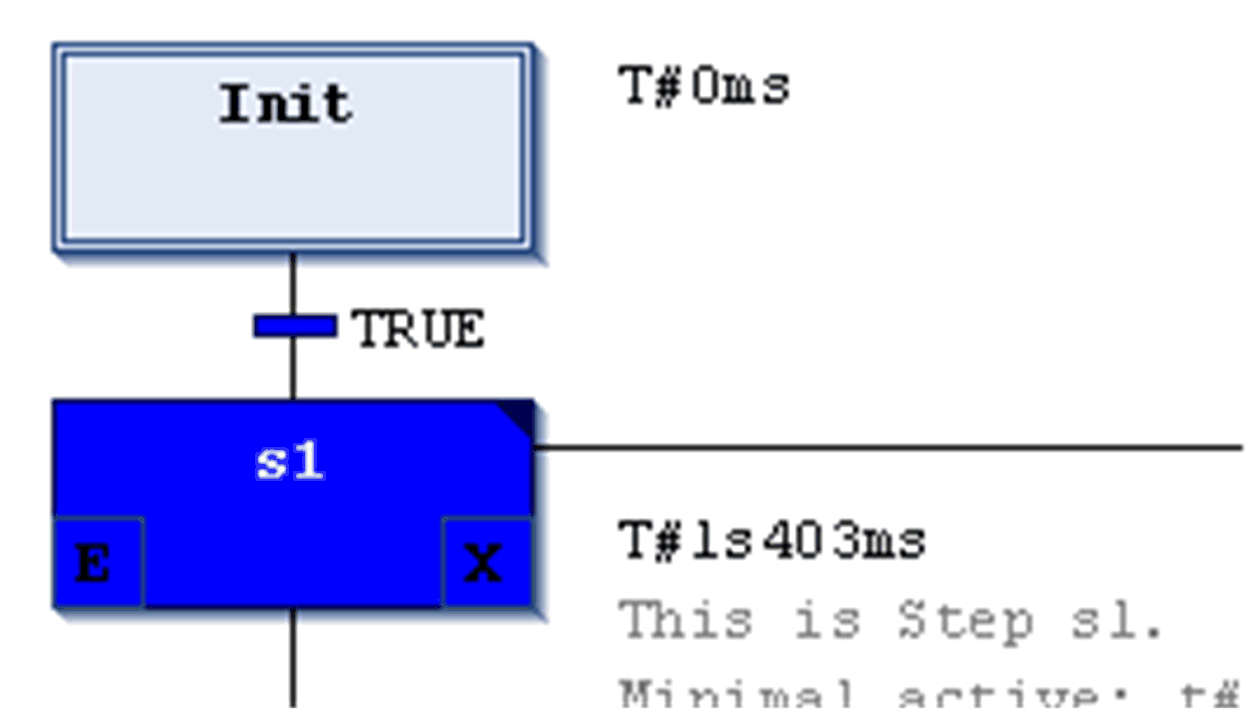

Se l'opzione è attivata, in modalità in linea, il tempo del passo corrente viene visualizzato a destra di ciascun elemento del passo per cui sono impostate le proprietà del tempo. |
