Schema di cablaggio del TM5SPS3

Schema di cablaggio

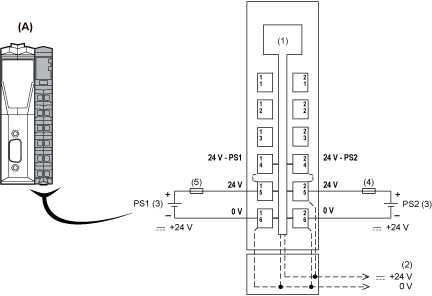

La figura seguente illustra lo schema di cablaggio del modulo di distribuzione dell'alimentazione interfaccia TM5SPS3:

(A) Modulo di distribuzione dell'alimentazione interfaccia (IPDM)

(1) Componenti elettronici interni

(2) Segmento alimentazione I/O 24 Vcc integrato nelle basi del bus

(3) PS1/PS2: Alimentatore esterno 24 Vcc isolato

(4) Fusibile esterno tipo T ad azione lenta 10 A max 250 V

(5) Fusibile esterno tipo T ad azione lenta 1 A, 250 V

 AVVERTIMENTO
RISCHIO DI SURRISCALDAMENTO E INCENDIO
  • Non collegare i moduli direttamente alla tensione di linea.
  • Utilizzare esclusivamente sistemi con isolamento PELV in base a IEC 61140 per alimentare i moduli.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
