SystemPowerBasic - Descrizione funzionale

Panoramica

Tipo:	Blocco funzione
Disponibile a partire da:	V2.0.3.0

Descrizione funzionale

Il blocco funzione SystemPowerBasic restituisce le informazioni sull'alimentazione e ripristina i registri di alimentazione dell'avatar di sistema.

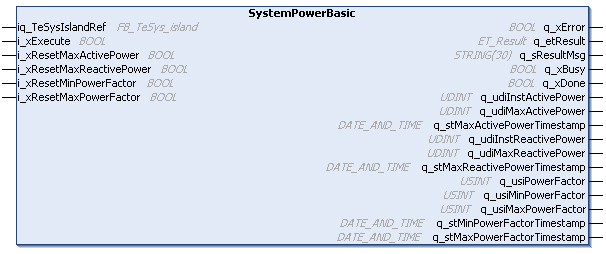

Interfaccia

Ingresso	Tipo di dati	Descrizione
iq_TeSysIslandRef	FB_TeSys_island	Riferimento al dispositivo TeSys island
i_xExecute	BOOL	Su un fronte di salita di questo ingresso, il blocco funzione avvia l'esecuzione. Le uscite q_xDone, q_xError, q_etResult e q_etResultMsg sono azzerate con il fronte di discesa di i_xExecute. Vedere la sezione Comportamento dei blocchi funzione con l'ingresso i_xExecute.
i_xResetMaxActivePower	BOOL	Se questo ingresso è impostato su TRUE, il valore del parametro q_udiMaxActivePower e il timestamp associato q_stMaxActivePowerTimestamp vengono azzerati.
i_xResetMaxReactivePower	BOOL	Se questo ingresso è impostato su TRUE, il valore del parametro q_udiMaxReactivePower e il timestamp associato q_stMaxReactivePowerTimestamp vengono azzerati.
i_xResetMinPowerFactor	BOOL	Se questo ingresso è impostato su TRUE: Il valore del parametro q_usiMinPowerFactor è impostato a 1. Il timestamp associato q_stMinPowerFactorTimestamp viene aggiornato.
i_xResetMaxPowerFactor	BOOL	Se questo ingresso è impostato su TRUE: Il valore del parametro q_usiMaxPowerFactor è impostato a 0. Il timestamp associato q_stMaxPowerFactorTimestamp viene aggiornato.

Uscita	Tipo di dati	Descrizione
q_xError	BOOL	Se questa uscita è impostata su TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg.
q_etResult	ET_Result	Fornisce informazioni su stato e diagnostica come valore numerico.
q_sResultMsg	STRING[30]	Fornisce ulteriori informazioni su stato e diagnostica come messaggio di testo.
q_xBusy	BOOL	Se questa uscita è impostata a TRUE, l'esecuzione del blocco funzione è in corso.
q_xDone	BOOL	Se questa uscita è impostata a TRUE, l'esecuzione è stata completata correttamente.
q_udiInstActivePower	UDINT	Potenza attiva totale per l'avatar. (Unità: W)
q_udiMaxActivePower	UDINT	Valore massimo della potenza attiva per l'avatar. (Unità: W)
q_stMaxActivePowerTimestamp	SysTimeRtc.RTS_SYSTIMEDATE	Data e ora di registrazione del valore di potenza attiva max. Vedere la libreria SysTimeRtclibreria .
q_udiInstReactivePower	UDINT	Potenza reattiva totale per l'avatar. (Unità: VAR)
q_udiMaxReactivePower	UDINT	Valore massimo della potenza reattiva per l'avatar. (Unità: VAR)
q_stMaxReactivePowerTimestamp	SysTimeRtc.RTS_SYSTIMEDATE	Data e ora di registrazione del valore di potenza reattiva max. Vedere la libreria SysTimeRtclibreria .
q_usiPowerFactor	USINT	Valore del fattore di potenza.
q_usiMinPowerFactor	USINT	Valore fattore di potenza minimo.
q_usiMaxPowerFactor	USINT	Valore fattore di potenza massimo.
q_stMinPowerFactorTimestamp	SysTimeRtc.RTS_SYSTIMEDATE	Data e ora di registrazione del valore del fattore di potenza minimo. Vedere la libreria SysTimeRtclibreria .
q_stMaxPowerFactorTimestamp	SysTimeRtc.RTS_SYSTIMEDATE	Data e ora di registrazione del valore del fattore di potenza massimo. Vedere la libreria SysTimeRtclibreria .
