Rimozione dal Display Module
|
  PERICOLO
|
|
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
|
|
oIsolare completamente la tensione dal dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
oStaccare il cavo di alimentazione dal prodotto e dall’alimentazione prima di installare o rimuovere il prodotto.
oPer verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
oPrima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema.
|
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
|
|
AVVISO
|
|
DANNI ALLE APPARECCHIATURE
|
|
Quando si monta questo prodotto verticalmente, per prima cosa rimuovere il Display Module dal pannello, poi rimuovere il Box Module dal Display Module.
|
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
|
|
Passo
|
Azione
|
|
1
|
Quando si installa il prodotto in verticale, rimuovere il Display Module dal pannello e disporlo su una superficie piana e pulita, con lo schermo rivolto in basso. Vedere Rimozione dal pannello.
|
|
2
|

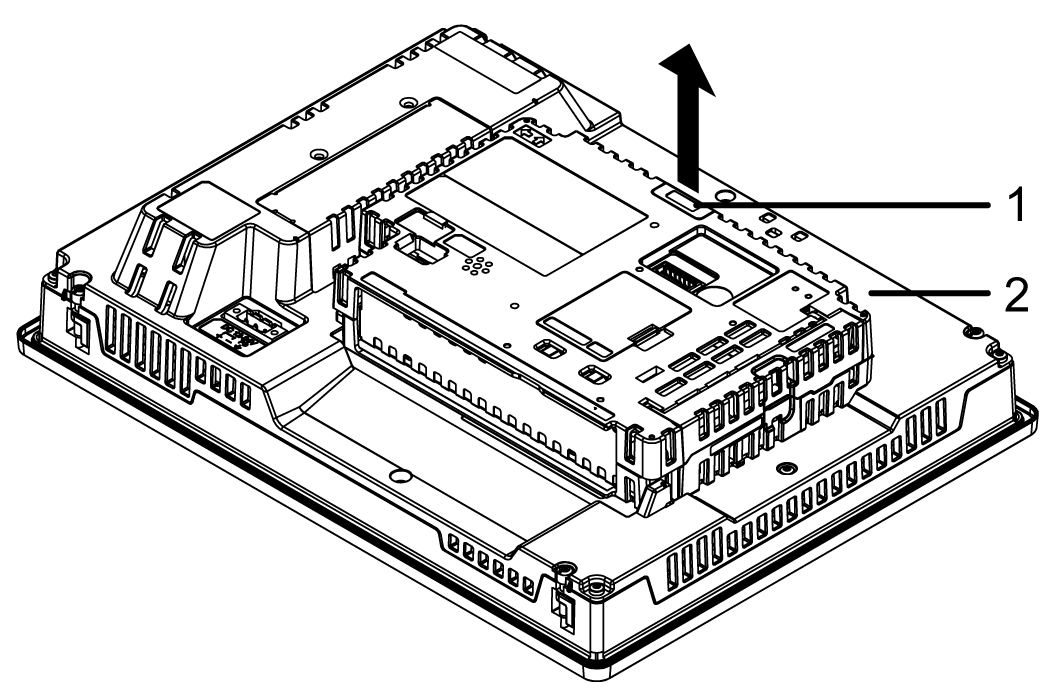

Rilasciare LOCK sulla sommità del Box Module come mostrato.
1 LOCK
2 Display Module
|
|
3
|

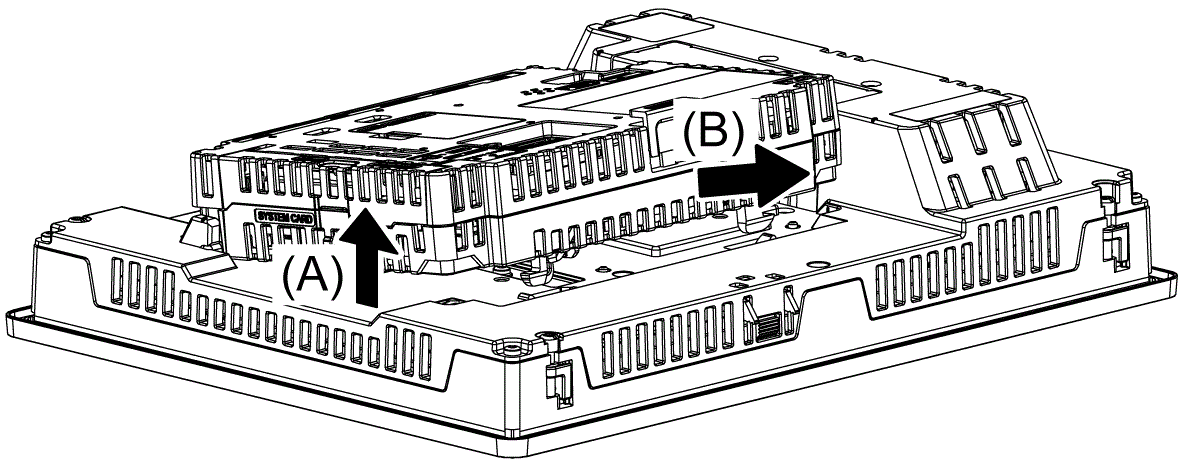

Sollevare il Box Module nella direzione indicata dalla freccia (A) nello schema e rimuoverlo facendolo scorrere nella direzione indicata dalla freccia (B).
|
|
 ATTENZIONE
|
|
RISCHIO DI LESIONI
|
|
oRimuovendo il Box Module dal Display Module, tenere ferma l’unità per non farla cadere.
oUsare entrambe le mani.
|
|
Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.
|
