Porta Ethernet

Panoramica

I TM241CE••• sono dotati di una porta di comunicazione Ethernet.

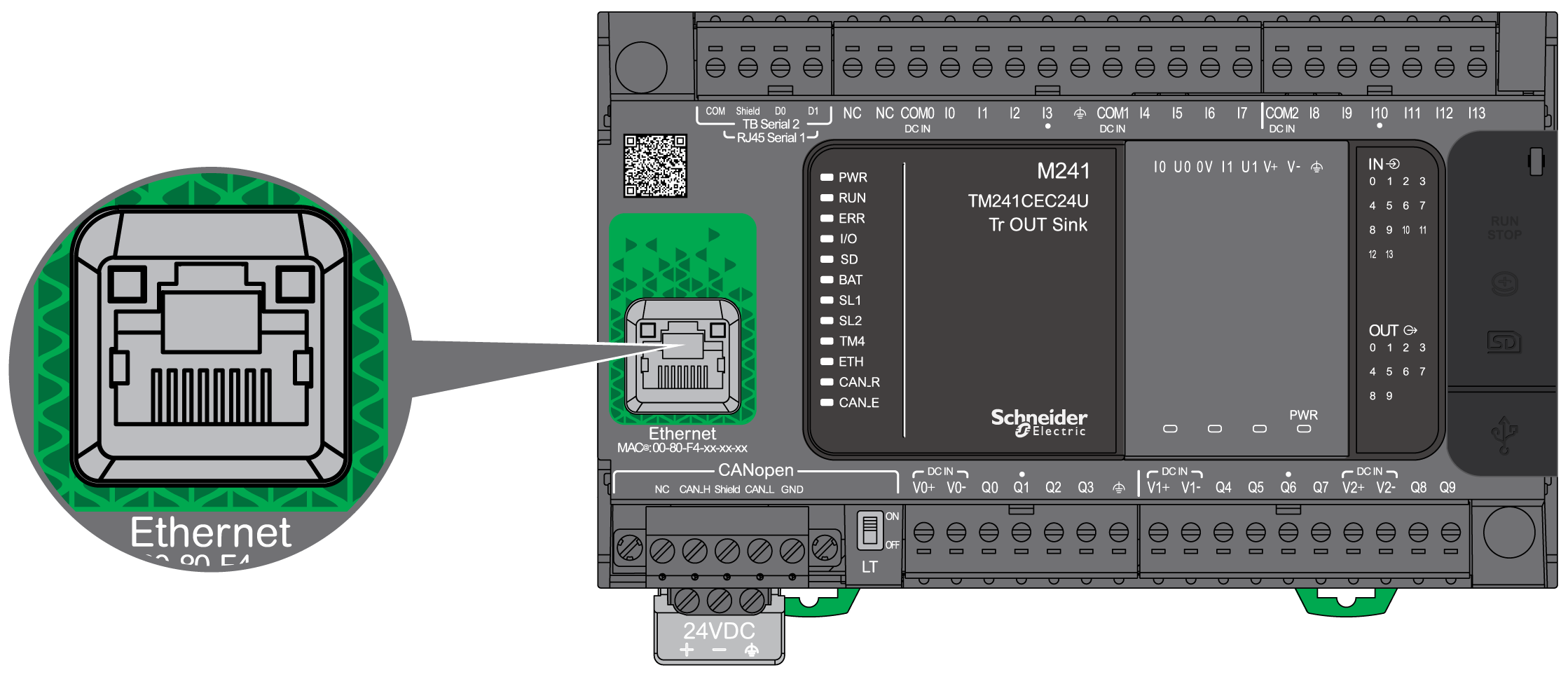

La figura seguente mostra la posizione della porta Ethernet sul controller:

Caratteristiche

La tabella seguente descrive le caratteristiche Ethernet:

Caratteristica

Descrizione

Funzione

Modbus TCP/IP

Tipo di connettore

RJ45

Autonegoziazione

Da 10 Mbps half duplex a 100 Mbps full duplex

Tipo di cavo

Schermato

Rilevazione automatica del cross-over

Sì

Assegnazione dei pin

La seguente figura mostra l'assegnazione dei pin del connettore Ethernet RJ45:

Nella seguente tabella sono descritti i pin del connettore Ethernet RJ45:

N° pin

Segnale

s1

TD+

2

TD-

3

RD+

4

-

5

-

6

RD-

7

-

8

-

NOTA: Il controller supporta la funzione di cavo a crossover automatico MDI/MDIX. Non è necessario utilizzare cavi speciali crossover Ethernet per collegare i dispositivi direttamente a questa porta (collegamenti senza hub o switch Ethernet).
NOTA: Lo scollegamento del cavo Ethernet è verificato ogni secondo. In caso di scollegamento di breve durata (< 1 secondo), lo stato della rete può non rilevare lo scollegamento avvenuto.

LED di stato

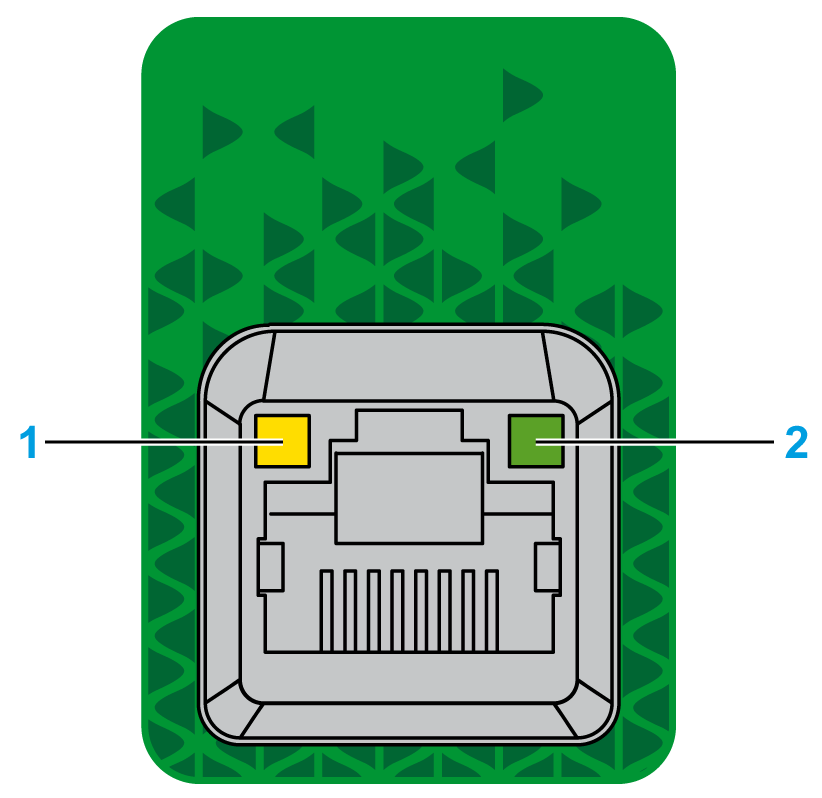

La figura seguente mostra i LED di stato del connettore RJ45:

Nella tabella seguente vengono descritti i LED di stato Ethernet:

Etichetta

Descrizione

LED

Colore

Stato

Descrizione

1

Collegamento/velocità Ethernet

Verde/giallo

Spento

Assenza di collegamento

Giallo fisso

Collegamento a 10 Mbps

Verde fisso

Collegamento a 100 Mbps

2

Attività Ethernet

Verde

Spento

Nessuna attività e nessun collegamento

Acceso

Il collegamento viene rilevato, ma non vi è alcuna attività

Lampeggiante

Trasmissione o ricezione di dati
