Funzioni di sincronizzazione e attivazione
Introduzione
Questa sezione presenta le funzioni usate da FreqGen/PWM:
-
Funzione di
-
Funzione di
Ogni funzione utilizza i 2 seguenti bit del blocco funzione:
-
Bit EN_(funzione): se si imposta questo bit a 1, la (funzione) agisce su un ingresso fisico esterno, se configurato.
-
Bit F_(funzione): se si imposta questo bit a 1, viene forzata la (funzione).

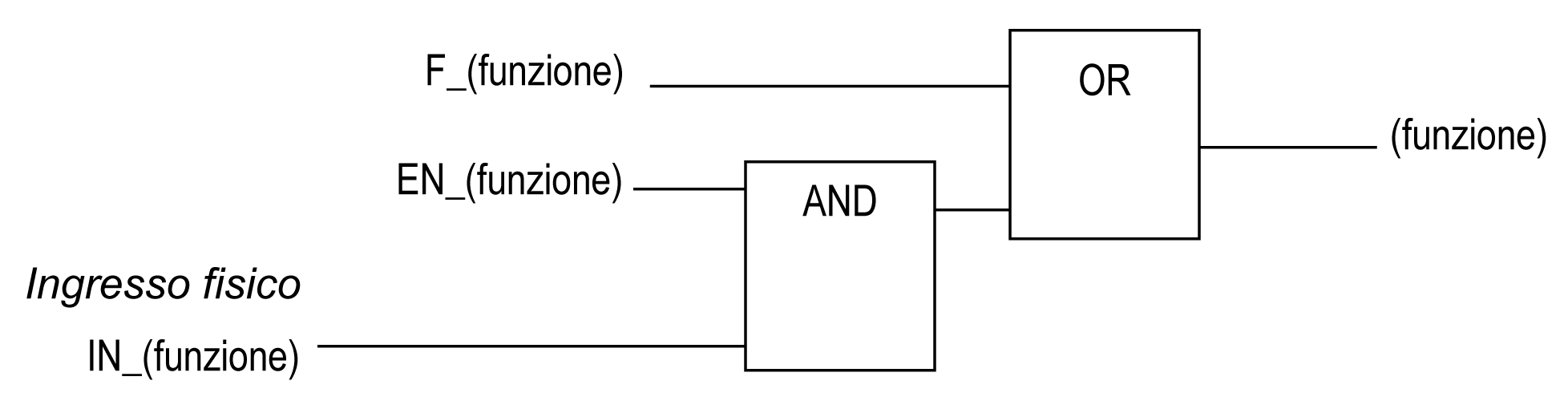

Il grafico seguente spiega come viene gestita la funzione:
NOTA: (funzione) sta per Enable (per la funzione di attivazione) o Sync (per la funzione di sincronizzazione).
Se è richiesto l'ingresso fisico, abilitarlo nella schermata di configurazione.
