TM3_GetModuleBusStatus: Recupero dello stato del bus del modulo TM3

Descrizione della funzione

Questa funzione restituisce lo stato del bus del modulo. L'indice del modulo viene fornito come parametro di ingresso.

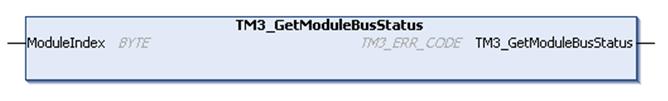

Rappresentazione grafica

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Rappresentazione di funzioni e blocchi funzione.

Descrizione delle variabili di I/O

Nella tabella seguente viene descritta la variabile di ingresso:

Ingresso

Tipo

Commento

ModuleIndex

BYTE

L'indice del modulo (0 per il primo modulo di espansione, 1 per il secondo, e così via).

Nella tabella seguente è descritta la variabile di uscita:

Uscita

Tipo

Commento

TM3_GetModuleBusStatus

TM3_ERR_CODE

Restituisce TM3_OK (00 hex) se il comando è corretto; altrimenti restituisce il codice ID dell'errore rilevato.
