Le caratteristiche principali delle morsettiere sono le seguenti:
oCablaggio senza utensili con morsetti di tipo a molla, tecnologia di collegamento a pressione
oRilascio dei fili semplice, a pulsante
oPossibilità di etichettare ogni morsetto
oPossibilità anche di etichettatura in testo normale
oAccesso di test per sonde standard
oPossibilità di codifica personalizzata

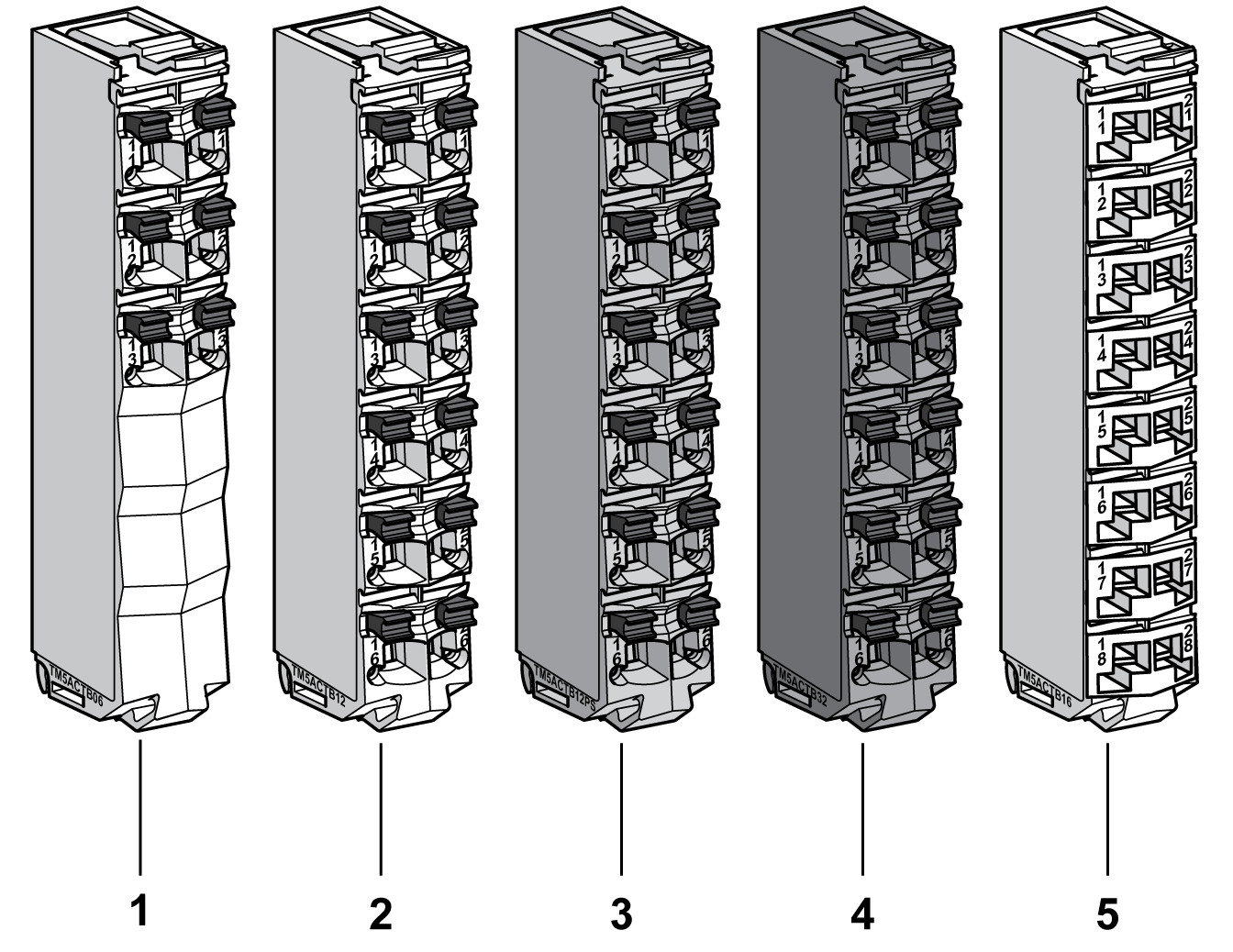

Nella figura seguente sono mostrate le morsettiere Sistema TM5.
|
Numero |
Codice prodotto |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACTB06 |
Morsettiera a 6 contatti per moduli di I/O a 24 Vcc e modulo trasmettitore TM5SBET1. |
Bianco |
|
2 |
TM5ACTB12 |
Morsettiera a 12 contatti per moduli di I/O a 24 Vcc, moduli di distribuzione comune (CDM) e moduli trasmettitori. |
Bianco |
|
3 |
TM5ACTB12PS |
Morsettiera a 12 contatti per moduli di distribuzione dell'alimentazione a 24 Vcc (PDM), modulo di distribuzione dell'alimentazione dell'interfaccia a 24 Vcc (IPDM) e modulo ricevitore. |
Grigio |
|
4 |
TM5ACTB32 |
Morsettiera a 12 contatti per moduli di I/O a relè e CA. |
Nero |
|
5 |
TM5ACTB16 |
Morsettiera a 16 contatti per moduli di I/O a 24 Vcc, moduli di distribuzione comune (CDM) e moduli trasmettitori. |
Bianco |
Una sezione deve essere composta soltanto da un unico colore. Per esempio, la base di un bus grigio deve essere assemblata unicamente con un modulo elettronico grigio e una morsettiera grigia. Tuttavia, il solo colore non è sufficiente per la compatibilità; verificare sempre che anche i componenti della sezione corrispondano.
|
|
|
SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI |
|
oNon associare componenti di una sezione con colori diversi. oAccertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale. oVerificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
La tabella seguente riporta i dati tecnici delle morsettiere Sistema TM5; vedere anche le caratteristiche ambientali:
|
Caratteristiche generali |
||
|---|---|---|
|
Tipo di morsetto |
Morsetto con connessione push-in a molla |
|
|
Resistenza di contatto |
≤ 5 mΩ |
|
|
Tensione massima1 |
300 V |
|
|
Corrente1 |
10 A max. per connettore |
|
|
Massa |
TM5ACTB06 |
16 g (0.6 oz) |
|
TM5ACTB12 TM5ACTB12PS TM5ACTB16 TM5ACTB32 |
20 g (0.7 oz) |
|
|
Sezione delle connessioni: |
||
|
Linea filo rigido |
0,08 mm² - 2,5 mm² (AWG 28...14) o 0,08 mm²...1,5 mm² (AWG 28...16)3 |
|
|
Linea filo fine |
0,25 mm² - 2,5 mm² (AWG 24...14) o 0,25 mm²...1,5 mm² (AWG 24...16)3 |
|
|
Con capocorda |
0,25 mm² - 1,5 mm² (AWG 24...16) o 0,25 mm²...0,75 mm² (AWG 24...20)3 |
|
|
Con capocorda doppio2 |
2 x 0,25...2 x 0,75 mm² (AWG 2 x 24...2 x 18) |
|
|
Cavo |
Rispettare le regole di cablaggio. |
|
|
Nota: 1 La tensione e la corrente collegate dipendono dai moduli elettronici di I/O associati. 2 Non valido per il TM5ACTB16. 3 Solo per il TM5ACTB16. |
||
|
|
|
SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO |
|
Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera). |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
Numero massimo di cicli di inserimento/rimozione
Le basi del bus Sistema TM5 sono progettate per resistere a un massimo di 50 cicli di inserimento/rimozione di moduli elettronici.
NOTA: Se i moduli elettronici vengono inseriti e rimossi da una base del bus più di 50 volte, l'integrità dei contatti elettronici modulo-bus può risultare compromessa. Informarsi sullo stato di utilizzo dei moduli.
