Il modulo di distribuzione dell'alimentazione TM5SPS1F alimenta il segmento di alimentazione di I/O 24 Vcc, attraverso un fusibile di protezione sostituibile.
Nella tabella seguente sono descritte le caratteristiche principali del modulo elettronico TM5SPS1F:
|
Caratteristiche principali |
|
|---|---|
|
Corrente massima fornita sul segmento di alimentazione degli I/O 24 Vcc |
6300 mA |
|
Corrente generata dal bus di alimentazione TM5 |
No |
Informazioni per l'ordinazione
Nella figura e nella tabella seguenti sono indicati i codici prodotto per creare una sezione con il modulo elettronico TM5SPS1F:
|
Numero |
Numero di modello |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM01R oppure TM5ACBM05R |
Segmento di alimentazione I/O 24 Vcc della base bus lasciato isolato
Segmento di alimentazione I/O 24 Vcc della base con impostazione indirizzo |
Grigio
Grigio |
|
2 |
TM5SPS1F |
Modulo elettronico |
Grigio |
|
3 |
TM5ACTB12PS |
Morsettiera, a 12 pin |
Grigio |
NOTA: Per maggiori informazioni, consultare Basi del bus e morsettiere TM5.

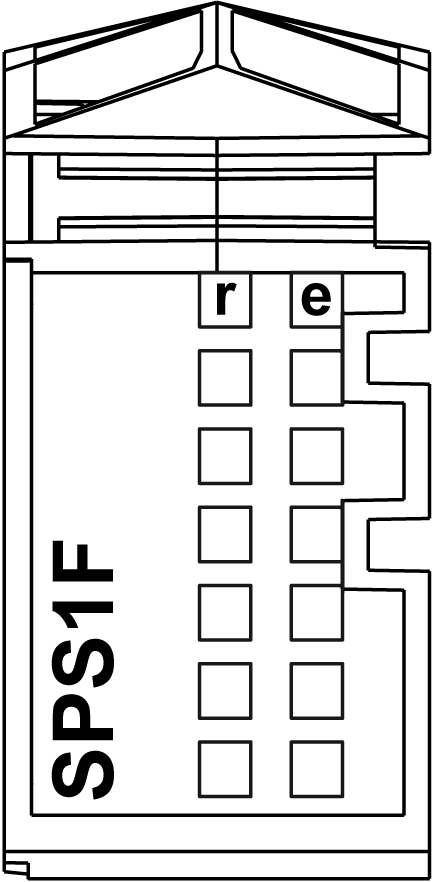

Nella figura seguente sono illustrati i LED di stato del TM5SPS1F:
Nella seguente tabella sono descritti i LED di stato del TM5SPS1F:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Off |
Alimentazione non collegata |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Stato RUN |
||
|
e |
Rosso |
Spento |
OK o modulo non collegato |
|
Lampeggio doppio |
Indica una delle seguenti condizioni: oLa tensione del segmento di alimentazione degli I/O 24 Vcc, alimentato da uno o più alimentatori esterni, è troppo bassa. oLa tensione del bus di alimentazione TM5, alimentato da uno o più alimentatori esterni, è troppo bassa. |
||
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
