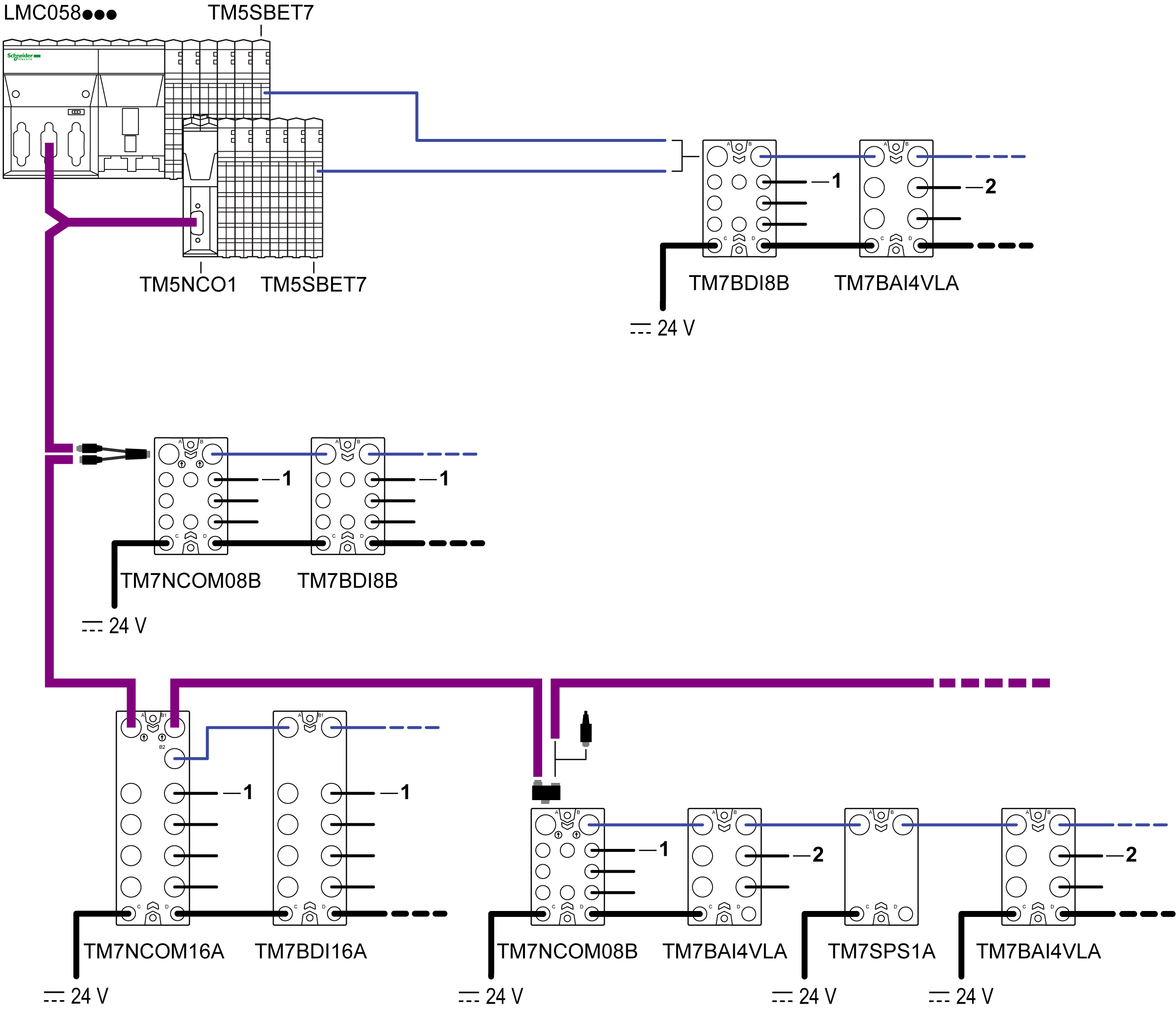

0.5 m (1.6 ft)

–

–

XZ CP1564L05

XZ CP2737L05

1 m (3.3 ft)

–

–

XZ CP1564L1

XZ CP2737L1

2 m (6.6 ft)

TCSXCN2M2SA

TCSXCN1M2SA

XZ CP1564L2

XZ CP2737L2

5 m (16.4 ft)

TCSXCN2M5SA

TCSXCN1M5SA

–

–

15 m (49.2 ft)

TCSXCN2M15SA

TCSXCN1M15SA

–

–

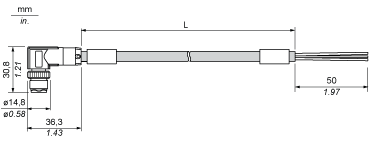

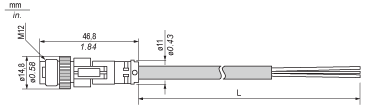

Dimensioni e assegnazione dei pin

TCSXCN2M••SA

TCSXCN1M••SA

XZ CP1564L••

XZ CP2737L••

Sezione del conduttore (calibro)

0,34 mm² (AWG 22)

Materiale isolante

Polipropilene (PP)

Materiale di riempimento

Polietilene (PE)

Sezione centrale incluso l'isolamento

1.27 mm  (0.05 in.) ± 0.02 mm  (0.0008 in.)

Resistenza elettrica (a 20 °C (68 °F))

≤ 0,058 Ω/m (0.018 Ω/ft)

Resistenza d'isolamento (a 20 °C (68 °F))

≥ 100 GΩ*km (328 TΩ*ft)

Tensione nominale

300 V

Conduttore tensione di test

3000 Vcc x 1 s

Tipo di cavo

Cavo in poliuretano nero schermato

Materiale conduttivo

Fili Litz in rame nudi

Schermatura

Fili in rame intrecciati

Sezione esterna del cavo

5.9 mm  (0.23 in.)

Raggio di curvatura minimo

59 mm  (2.32 in.)

Colore dei fili

Marrone, bianco, blu, nero, grigio

Guaina esterna, colore

Nero-grigio RAL 7021

Massa del cavo

48 kg/km (1.55 lb/ft)

Numero di cicli di piegatura

4 milioni

Percorso di attraversamento

10 m (32.8 ft)

Velocità di attraversamento

3 m/s (9.8 ft/s)

Accelerazione

10 m/s² (32.8 ft/s²)

Coppia di serraggio M12

Max 0,4 N m (3.5 lbf-in)

Temperatura di funzionamento

– 5 - 80 °C (23...176 °F)

Temperatura di immagazzinaggio

– 40...80°C (– 40...176°F)

Proprietà particolari

Supporta rivestimento flessibile

Privo di silicone

Privo di sostanze che potrebbero impedire l'applicazione di pittura o vernice

Resistenza alle fiamme

Secondo UL 20549

Privo di alogeni

Secondo DIN VDE 0472 parte 815

Resistente agli oli

Conforme a DIN EN 60811-2-1

Resistenza ad altre sostanze

Resistente agli acidi, alle soluzioni alcaline e ai solventi

Resistente all'idrolisi e ai microbi

Direttive WEEE/RoHS

Conforme

Sezione del conduttore (calibro)

4 x 0,34 mm² (AWG 22) e 1 x 0,5 mm² (AWG 20)

Materiale isolante

PVC

Resistenza d'isolamento (a 20 °C (68 °F))

> 1 GΩ

Corrente nominale

4 A

Tensione nominale

30 Vca, 36 Vcc

Resistenza di contatto

≤ 5 mΩ

Tensione di isolamento

2500 Vcc

Tipo di cavo

Cavo in poliuretano nero schermato

Sezione esterna del cavo

5.2 mm  (0.20 in.)

Raggio di curvatura minimo

52 mm  (2.05 in.)

Colore dei fili

Marrone, nero/bianco, blu, nero, giallo/verde

Guaina esterna, colore

Nero

Massa del cavo

XZ CP1564L05

0,040 kg (0.09 lb)

XZ CP1564L1

0,065 kg (0.14 lb)

XZ CP1564L2

0,115 kg (0.25 lb)

Resistenza alla trazione

20...45 N/mm² (2901...6527 lbf/in²)

Coppia di serraggio M12

Max 0,4 N m (3.5 lbf-in)

Temperatura di funzionamento

–5...90 °C (23...194 °F)

Temperatura di immagazzinaggio

–35...100 °C (–31...212 °F)

Proprietà particolari

Supporta rivestimento flessibile

Privo di silicone

Senza agente antimuffa

Resistenza alle fiamme

C2 conforme a NF C 32-070

Privo di alogeni

Secondo DIN VDE 0472 parte 815

Resistenza ad altre sostanze

Resistente agli oli solubili, minerali o sintetici a 90 °C (194 °F)

Direttive WEEE/RoHS

Conforme

Sezione del conduttore (calibro)

0,34 mm² (AWG 22)

Materiale isolante

PVC

Resistenza d'isolamento (a 20 °C (68 °F))

> 1 GΩ

Corrente nominale

4 A

Tensione nominale

60 Vca, 75 Vcc

Resistenza di contatto

≤ 5 mΩ

Tensione di isolamento

2500 Vcc

Tipo di cavo

Cavo in poliuretano nero schermato

Sezione esterna del cavo

5.2 mm  (0.20 in.)

Raggio di curvatura minimo

52 mm  (2.05 in.)

Colore dei fili

Marrone, blu, nero

Guaina esterna, colore

Nero

Massa del cavo

XZ CP2737L05

0,030 kg (0.07 lb)

XZ CP2737L1

0,050 kg (0.11 lb)

XZ CP2737L2

0,080 kg (0.18 lb)

Resistenza alla trazione

20...45 N/mm² (2901...6527 lbf.in²)

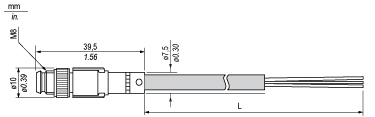

Coppia di serraggio M8

Max 0,2 N m (1.8 lbf-in)

Temperatura di funzionamento

–5...90 °C (23...194 °F)

Temperatura di immagazzinaggio

–35...100 °C (–31...212 °F)

Proprietà particolari

Supporta rivestimento flessibile

Privo di silicone

Senza agente antimuffa

Resistenza alle fiamme

C2 conforme a NF C 32-070

Privo di alogeni

Secondo DIN VDE 0472 parte 815

Resistenza ad altre sostanze

Resistente agli oli solubili, minerali o sintetici a 90 °C (194 °F)

Direttive WEEE/RoHS

Conforme

L   lunghezza in funzione del codice prodotto specifico

1

Per l'assegnazione dei pin, vedere gli schemi di cablaggio riportati in Modicon TM7 - Blocchi di I/O analogici - Guida hardware.

Marrone

2

Bianco

3

Blu

4

Nero

5

Grigio

M12¹

SHLD

1   Schermatura 360 ° intorno alla vite zigrinata M12

L   lunghezza in funzione del codice prodotto specifico

1

Per l'assegnazione dei pin, vedere gli schemi di cablaggio riportati in Modicon TM7 - Blocchi di I/O analogici - Guida hardware.

Marrone

2

Bianco

3

Blu

4

Nero

5

Grigio

M12¹

SHLD

1   Schermatura 360 ° intorno alla vite zigrinata M12

L   lunghezza in funzione del codice prodotto specifico

1

Per l'assegnazione dei pin, vedere gli schemi di cablaggio riportati in Modicon TM7 - Blocchi di I/O digitali - Guida hardware o Modicon TM7 - Blocchi di I/O CANopen - Guida hardware.

Marrone

2

Nero / Bianco

3

Blu

4

Nero

5

Giallo / verde

L   lunghezza in funzione del codice prodotto specifico

1

Per l'assegnazione dei pin, vedere gli schemi di cablaggio riportati in Modicon TM7 - Blocchi di I/O digitali - Guida hardware o Modicon TM7 - Blocchi di I/O CANopen - Guida hardware.

Marrone

3

Blu

4

Nero
