Esempio 2: Corrente assorbita da una configurazione remota
Questo esempio si riferisce a una configurazione remota (modulo trasmettitore TM5 e blocchi di I/O di espansione TM7). Da questo esempio, è possibile eseguire i calcoli necessari per il sistema TM7 in uso.
Tutti i valori relativi consumo di corrente sono descritti nel capitolo Tabelle di associazione e di consumo energetico.
Questo esempio di configurazione include:
oIl modulo trasmettitore TM5SBET7.
oAlcuni blocchi di espansione:
oTM7BDI8B
oTM7BDI16B (x3)
oTM7BDM16A
oTM7BDM16B
oTM7BDO8TAB
oTM7BAI4CLA
oTM7BAO4CLA
oGli assunti utilizzati per lo scopo del calcolo degli assorbimenti di questo esempio sono:
TM7BDI8B: questo blocco è collegato all'alimentazione per distribuire 8000 mA al segmento di alimentazione I/O a 24 Vdc.
La corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 25 mA per sensore, o 200 mA totale per ogni blocco.
TM7BDI16B (x3): la corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 37,5 mA per sensore, o 500 mA totale per ogni blocco.
TM7BDM16A: la somma dell'assorbimento di corrente di tutte le uscite collegate al blocco non è mai, in un dato momento, superiore a 2500 mA.
La corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 12,5 mA per sensore, o 100 mA totale per ogni blocco.
TM7BDM16B: la somma dell'assorbimento di corrente di tutte le uscite collegate al blocco non è mai, in un dato momento, superiore a 2000 mA.
La corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 25 mA per sensore, o 200 mA totale per ogni blocco.
TM7BDO8TAB: questo blocco è collegato all'alimentazione per distribuire 8000 mA al segmento di alimentazione I/O a 24 Vdc.
Solo 6 delle uscite sono attive in un dato momento e l'assorbimento max. di un'uscita qualsiasi è pari a 1000 mA, o 5000 mA per l'intero blocco.

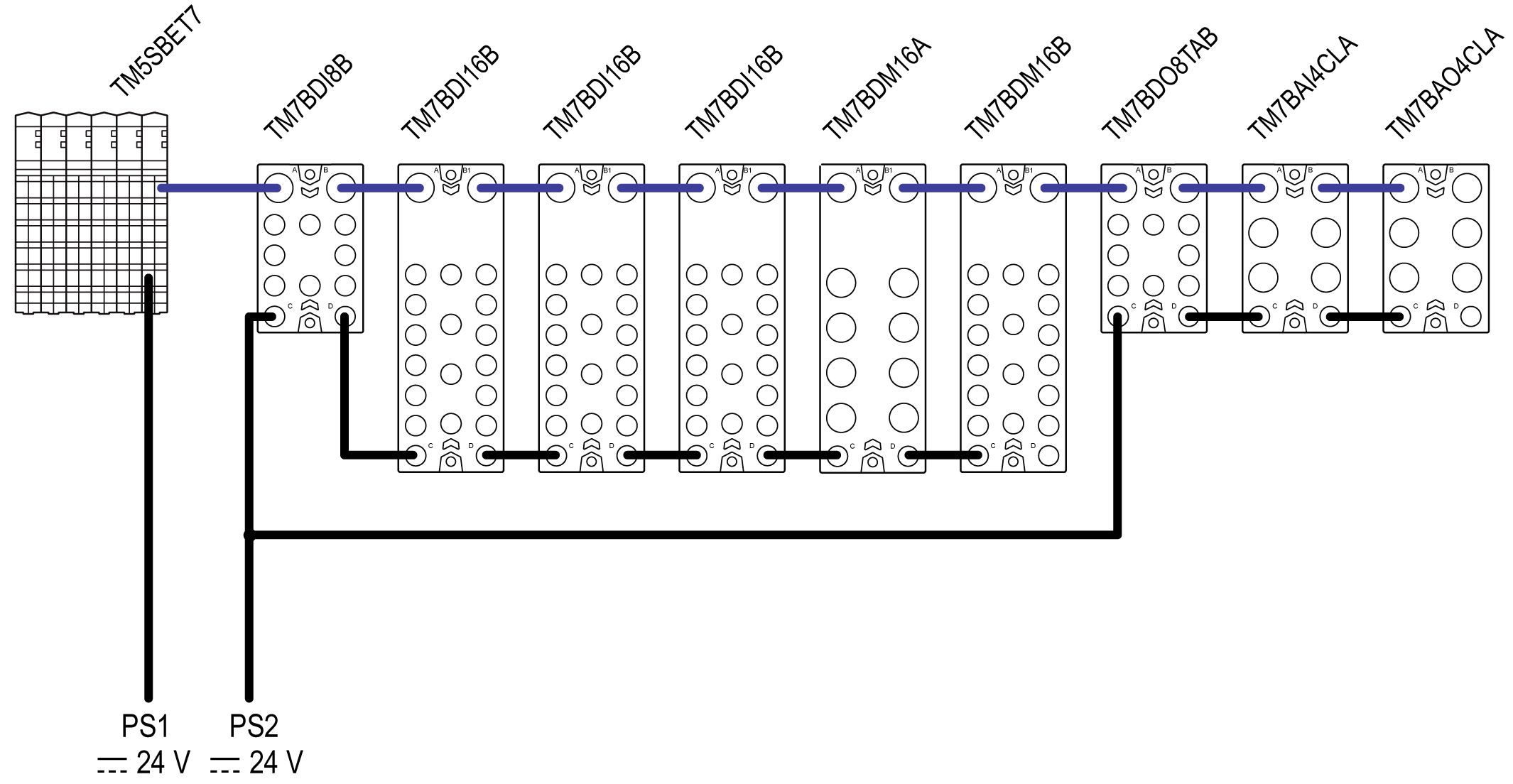

La seguente figura mostra la configurazione di esempio collegata agli alimentatori PS1 e PS2:
PS1 Alimentazione principale esterna isolata, 24 Vdc
PS2 Alimentazione I/O esterna isolata, 24 Vdc
NOTA:
Per informazioni relative ai collegamenti di alimentazione:
oTM5SBET7
oPDB
oblocco I/O
La seguente tabella mostra la corrente fornita e il consumo in mA sul bus di alimentazione TM7 e il segmento di alimentazione degli I/O a 24 Vdc:
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
---|---|---|---|---|---|---|---|---|---|---|
304 |
(1) |
|||||||||
– |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
(2) |
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
0 |
–38 |
(3) |
|
8000 |
8000 |
(4) |
|||||||
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
125 |
188 |
(5) |
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
– |
– |
(6) |
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
– |
– |
(7) |
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
125 |
188 |
(8) |
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
1791 |
1603 |
(9) |
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
Corrente assorbita sul bus di alimentazione TM7
Il TM5SBET7 genera 304 mA sul bus di alimentazione TM7 per alimentare i blocchi di espansione. Il bus di alimentazione TM7 inizia con il blocco TM7BDI8B e termina con il blocco di espansione TM7BAO4CLA.
La corrente totale assorbita sul bus di alimentazione TM7 è 342 mA e supera la capacità di 304 mA del segmento.
È necessario potenziare il bus di alimentazione TM7 aggiungendo un TM7SPS1A tra i blocchi TM7BDO8TAB e TM7BAI4CLA.
La seguente tabella mostra la corrente fornita e assorbita in mA sul bus di alimentazione TM7:
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7SPS1A |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
---|---|---|---|---|---|---|---|---|---|---|---|
304 |
|
|
|
|
|
|
|
750 |
|
|
(1) |
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
|
38 |
38 |
(2) |
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
788 |
750 |
712 |
(3) |
|
8000 |
|
|
|
|
|
8000 |
|
|
|
(4) |
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
|
125 |
188 |
(5) |
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
|
– |
– |
(6) |
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
|
– |
– |
(7) |
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
|
125 |
188 |
(8) |
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
|
1791 |
1603 |
(9) |
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
La corrente totale assorbita sul bus di alimentazione TM7 è pari a 342 mA e non supera la capacità di 1054 mA di tale bus.

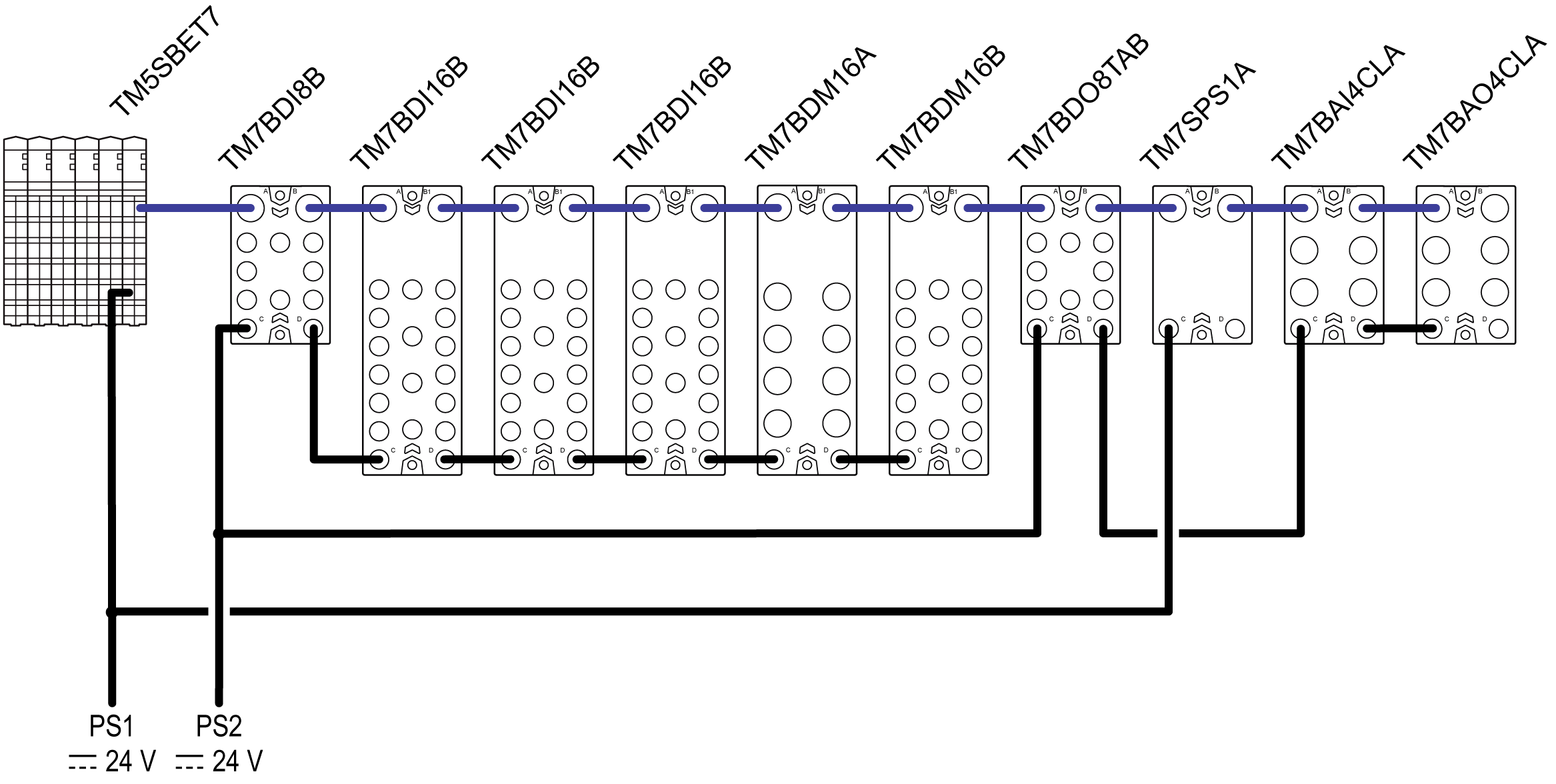

La seguente figura mostra la configurazione di esempio (con il PDB) collegata agli alimentatori e PS1 e PS2:
PS1 Alimentazione principale esterna isolata, 24 Vdc
PS2 Alimentazione I/O esterna isolata, 24 Vdc
Per informazioni relative ai collegamenti di alimentazione:
oTM5SBET7
oPDB
oblocco I/O
Il passo seguente prevede il calcolo della corrente consumata sul segmento di alimentazione I/O a 24 Vdc per confermare la configurazione di questo esempio.
Corrente assorbita sul segmento di alimentazione degli I/O 24 Vdc
In questo esempio,
oIl primo segmento di alimentazione I/O a 24 Vdc inizia con il TM7BDI8B e finisce con il TM7BDM16B. La capacità di questo segmento è limitata a 8000 mA.
oIl secondo segmento di alimentazione I/O a 24 Vdc inizia con il TM7BDO8TAB e finisce con il TM7BAO4CLA. La capacità di questo segmento è limitata a 8000 mA.
La seguente tabella mostra la corrente fornita e assorbita in mA sul segmento di alimentazione I/O a 24 Vdc:
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7SPS1A |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
---|---|---|---|---|---|---|---|---|---|---|---|
304 |
|
|
|
|
|
|
|
750 |
|
|
(1) |
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
|
38 |
38 |
(2) |
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
|
0 |
–38 |
(3) |
|
8000 |
|
|
|
|
|
8000 |
|
|
|
(4) |
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
|
125 |
188 |
(5) |
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
|
– |
– |
(6) |
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
|
– |
– |
(7) |
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
|
125 |
188 |
(8) |
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
|
1791 |
1603 |
(9) |
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
La corrente totale assorbita dal primo segmento di alimentazione I/O 24 Vdc è di 6855 mA e non supera la capacità di 8000 mA di questo segmento.
La corrente totale assorbita dal secondo segmento di alimentazione I/O 24 Vdc è di 6397 mA e non supera la capacità di 8000 mA di questo segmento.
NOTA: se il consumo di corrente dei dispositivi su un segmento di alimentazione degli I/O a 24 Vdc supera la capacità del segmento, è necessario creare un nuovo segmento. Per creare un nuovo segmento, collegare un alimentatore esterno isolato separato al connettore di alimentazione In a 24 Vdc del blocco, che altrimenti provocherebbe il superamento del limite di corrente.
