Esistono diversi modi per assegnare l'indirizzo IP all’interfaccia Ethernet aggiuntiva del controller:
Assegnazione dell'indirizzo dal server DHCP basato sul nome di rete dell’interfaccia Ethernet
Assegnazione dell'indirizzo dal server BOOTP basato sull'indirizzo MAC dell’interfaccia Ethernet
Indirizzo IP fisso
File di post-configurazione. Se esiste un file di post-configurazione, questo metodo di assegnazione ha la priorità sugli altri.
L'indirizzo IP può anche essere modificato dinamicamente tramite:
la scheda Impostazioni di comunicazione in EcoStruxure Machine Expert
Gestire attentamente gli indirizzi IP tenendo presente che ogni dispositivo della rete richiede un indirizzo univoco. La presenza di più dispositivi con lo stesso indirizzo IP può causare il funzionamento imprevisto della rete e dell'apparecchiatura collegata.
AVVERTIMENTO | |
---|---|

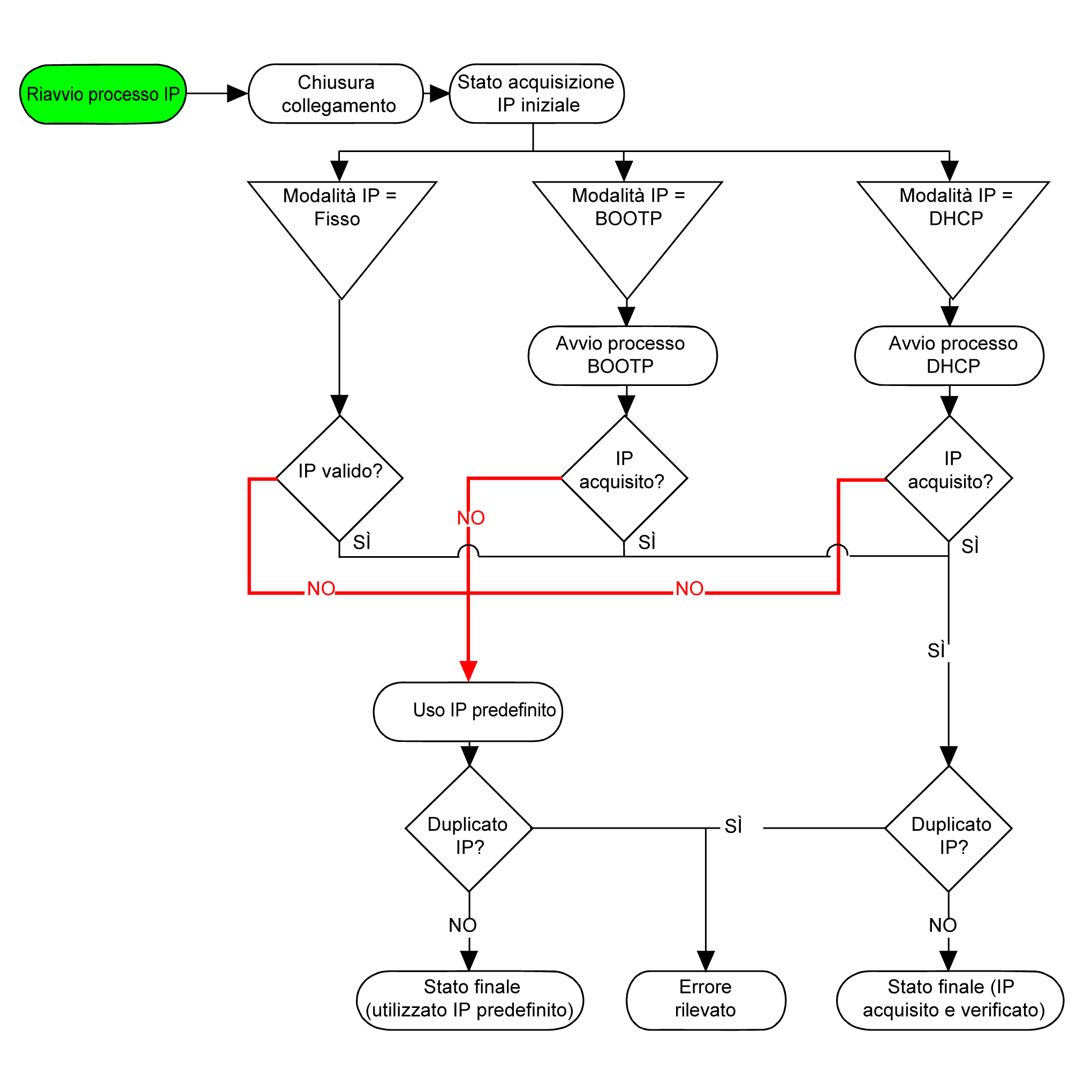

La figura mostra i diversi tipi di sistemi di indirizzamento per il controller:
Il processo IP si riavvia nei seguenti casi:
Riavvio del controller
Riconnessione del cavo Ethernet
Download dell'applicazione (se vi è una modifica dei parametri IP)
Server DHCP o BOOTP rilevato dopo un tentativo di indirizzamento precedente non riuscito.
Nella

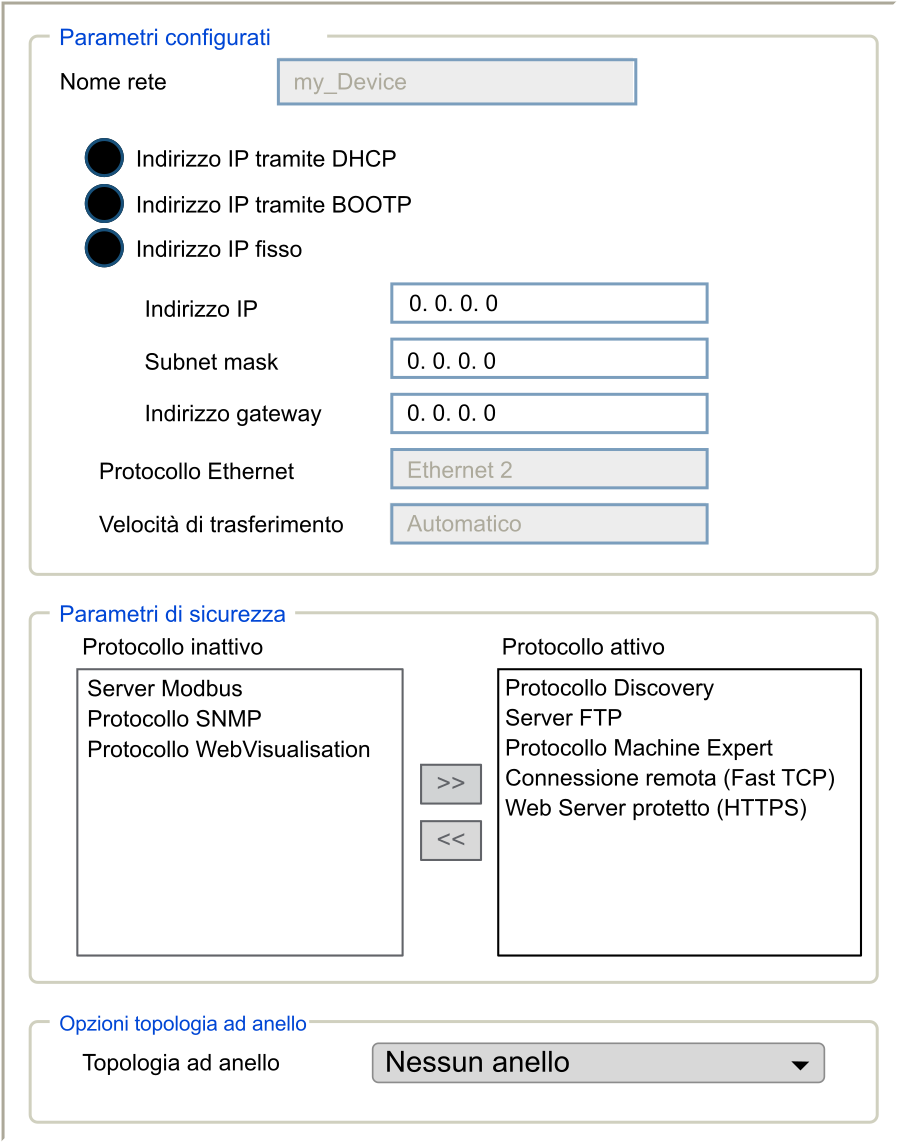

, fare doppio clic su o :Se ci si trova in modalità offline, viene visualizzata la finestra Parametri configurati e per Ethernet_2 la finestra Opzioni di topologia ad anello. È possibile modificare queste impostazioni.
Se ci si trova in modalità online, è possibile vedere la finestra Parametri configurati e Impostazioni correnti, ma non è possibile modificarle.
Questa tabella descrive i parametri configurati:
Parametri configurati |
Descrizione |
|
---|---|---|
|
Nome del collegamento di rete. Visibile in modalità in linea. |
|
|
Usato come nome dispositivo per recuperare l'indirizzo IP mediante DHCP, max. 15 caratteri.
NOTA: la modifica del nome di rete viene applicata alla successiva accensione.
|
|
|
L'indirizzo IP viene ottenuto tramite il server DHCP. |
|
|
L'indirizzo IP viene ottenuto tramite il server BOOTP. L'indirizzo MAC è situato sulla parte anteriore del controller. |
|
|
Indirizzo IP, maschera di sottorete e indirizzo gateway vengono definiti dall'utente. |
|
|
Tipo di protocollo utilizzato: Ethernet 2 |
|
|
Speed e Duplex sono in modalità autonegoziazione. |
Gli indirizzi IP predefiniti sono:
10.10.x.y. per Ethernet_1
10.11.x.y. per Ethernet_2
Quando TM262• non è configurato, TMSES4 si attiva e ottiene automaticamente il proprio indirizzo IP predefinito:
10.12.x.z per il primo modulo
10.13.x.z per il secondo modulo
10.14.x.z per il terzo modulo
x rappresenta il 5° e y o z rappresenta il 6° byte dell'indirizzo MAC dell'interfaccia. Ad esempio, con un indirizzo MAC di 00:80:F4:4E:02:5D, l'indirizzo IP sarà 10.12.2.93
L'indirizzo MAC della porta Ethernet è riportato sull'etichetta applicata sul lato anteriore del controller. L'indirizzo MAC della porta TMSES4 può essere calcolato con la porta Ethernet_2 dell'indirizzo MAC del controller.
Le subnet mask predefinite sono:
255.255.0.0 per Ethernet_1
255.255.0.0 per Ethernet_2
Esempio di conversione:
Porta |
Indirizzo MAC |
Indirizzo IP |
---|---|---|
Ethernet_1 |
MAC@Eth1:00.80.F4.4E.24.10 |
10.10.36.16 |
Ethernet_2 |
MAC@Eth2:00.80.F4.4E.24.0B |
10.11.36.11 |
TMS_1 |
MAC@TMS:00.80.F4.50.24.0B |
10.12.36.11 |
TMS_2 |
MAC@TMS:00.80.F4.50.24.0C |
10.13.36.12 |
TMS_3 |
MAC@TMS:00.80.F4.50.24.0D |
10.14.36.13 |
L’indirizzo di rete USB (192.168.200.0) e l’indirizzo di rete (192.168.2.0) TMS sono vietati.
La subnet mask o maschera di sottorete consente di indirizzare più reti fisiche con un unico indirizzo. La maschera serve a separare l'indirizzo di sottorete e del dispositivo nell'ID host.
L'indirizzo di sottorete si ottiene mantenendo i bit dell'indirizzo IP che corrispondono alle posizioni della maschera contenenti 1 e sostituendo gli altri con 0.
L'indirizzo di sottorete del dispositivo host, invece, si ottiene mantenendo i bit dell'indirizzo IP corrispondente alle posizioni della maschera contenente 0 e sostituendo gli altri con 1.
Esempio di indirizzo di sottorete:
Indirizzo IP |
192 (11000000) |
1 (00000001) |
17 (00010001) |
11 (00001011) |
Subnet mask |
255 (11111111) |
255 (11111111) |
240 (11110000) |
0 (00000000) |
Indirizzo di sottorete |
192 (11000000) |
1 (00000001) |
16 (00010000) |
0 (00000000) |
Il gateway permette di instradare un messaggio a un dispositivo che non si trova sulla stessa rete.
Se non vi è un gateway, l'indirizzo del gateway è 0.0.0.0.
L'indirizzo gateway predefinito può essere definito su qualsiasi interfaccia. È possibile configurare il gateway predefinito solo su un'interfaccia. Il traffico verso reti sconosciute deve essere inviato tramite questa interfaccia. Vedere Instradamento IP se è necessario configurare più di un'interfaccia.
Questa tabella descrive i vari parametri di sicurezza:
Parametri di sicurezza |
Descrizione |
Impostazioni predefinite |
---|---|---|
|
Questo parametro disattiva il protocollo Discovery. Quando è disattivato, le richieste Discovery vengono ignorate. |
Attivo |
|
Questo parametro disattiva il server FTP del controller. Quando è disattivato, le richieste FTP vengono ignorate. |
Attivo |
|
Questo parametro disattiva il protocollo Machine Expert sulle interfacce Ethernet. Quando è disattivato, qualsiasi richiesta Machine Expert proveniente da un dispositivo viene rifiutata. Perciò, non è possibile alcun collegamento via Ethernet da un PC con EcoStruxure Machine Expert, da una destinazione HMI che intende scambiare variabili con questo controller, da un server OPC o da Controller Assistant. |
Attivo |
|
Questo parametro disattiva il server Modbus del controller. Quando è disattivato, qualsiasi richiesta Modbus al controller viene ignorata. |
Inattivo |
|
Questo parametro disattiva la connessione remota. Quando è disattivato, le richieste Fast TCP vengono ignorate. |
Attivo |
|
Questo parametro disattiva il Server Web protetto del controller. Quando è disattivato, le richieste HTTPS al Server Web protetto del controller vengono ignorate. |
Attivo |
|
Questo parametro disattiva il server SNMP del controller. Quando è disattivato, le richieste SNMP vengono ignorate. |
Inattivo |
|
Questo parametro disattiva le pagine di WebVisualisation del controller. Quando è disattivato, le richieste HTTP al protocollo WebVisualisation del controller vengono ignorate. |
Inattivo |
Questo parametro è disponibile solo sulla rete Ethernet_2.
Questa tabella descrive le opzioni di
:
Opzioni |
Descrizione |
---|---|
|
Se selezionato, verificare che l'anello non sia collegato. |
|
Il primo dispositivo della topologia ad anello. |
|
Uno dei dispositivi nella topologia ad anello. |
Ogni dispositivo nella topologia ad anello deve supportare il Rapid Spanning Tree Protocol (RSTP).
Nella topologia ad anello possono essere presenti fino a 40 dispositivi.
