Configurazione simboli server OPC UA

Introduzione

I simboli sono gli elementi di dati condivisi con i client OPC UA. I simboli vengono selezionati da un elenco di tutte le variabili IEC utilizzate nell'applicazione. I simboli selezionati vengono quindi inviati al controller come parte del download dell'applicazione.

A ogni simbolo viene assegnato un identificativo univoco. Gli identificatori sono in formato stringa.

Questa tabella descrive i tipi di base delle variabili IEC rispetto ai tipi di dati OPC UA:

Tipi di base delle variabili IEC	Tipi di dati OPC UA
BOOL, BIT	Booleano
BYTE, USINT	Byte
INT	Int16
WORD, UINT	Uint16
DINT, TOD, TIME	Int32
DWORD, UDINT	Uint32
LINT, LTIME	Int64
LWORD, ULINT	Uint64
REAL	Mobile
LREAL	Doppia
WSTRING, STRING	Fino a 255 caratteri - Stringa
DATE, DT	Seconda precisione - DateTime
SINT	SByte

Non è possibile selezionare le variabili di memoria bit (%MX). Oltre ai tipi di dati di base IEC, il server OPC UA può esporre le variabili OPC UA dai simboli IEC composti dai seguenti tipi complessi:

Array e array multidimensionali. Queste dimensioni sono limitate a 3.
Tipi di dati strutturati e tipi di dati strutturati annidati. Finché non sono composti da un campo UNION.

Visualizzazione dell'elenco di variabili

Per visualizzare l'elenco di variabili:

Passo	Azione

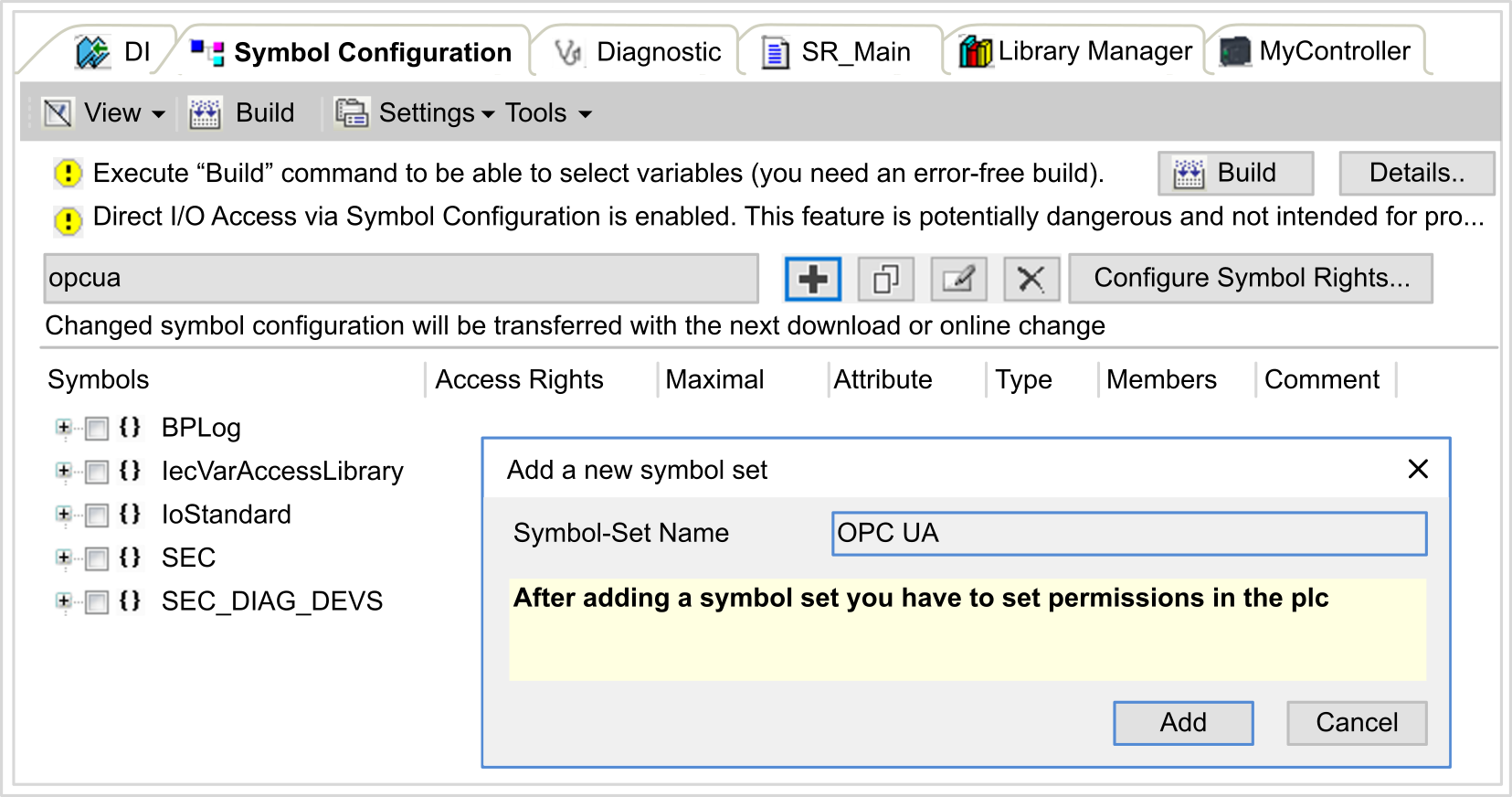

1	Nella scheda Struttura applicazioni, fare clic con il pulsante destro del mouse su Applicazione e scegliere Aggiungi oggetto > Configurazione simboli. Risultato: Viene visualizzata la finestra Aggiungi configurazione simboli. Il controller avvia il server OPC UA.
2	Fare clic su Aggiungi.

Passo

Azione

1

Nella scheda Struttura applicazioni, fare clic con il pulsante destro del mouse su Applicazione e scegliere Aggiungi oggetto > Configurazione simboli.

Risultato: Viene visualizzata la finestra Aggiungi configurazione simboli. Il controller avvia il server OPC UA.

2

Fare clic su Aggiungi.

NOTA: Gli oggetti IEC %MX, %IX, %QX non sono accessibili direttamente. Per accedere agli oggetti IEC è necessario dapprima raggrupparne il contenuto nei registri identificati (vedere la Tabella di rilocazione).

Selezione dei simboli del server OPC UA

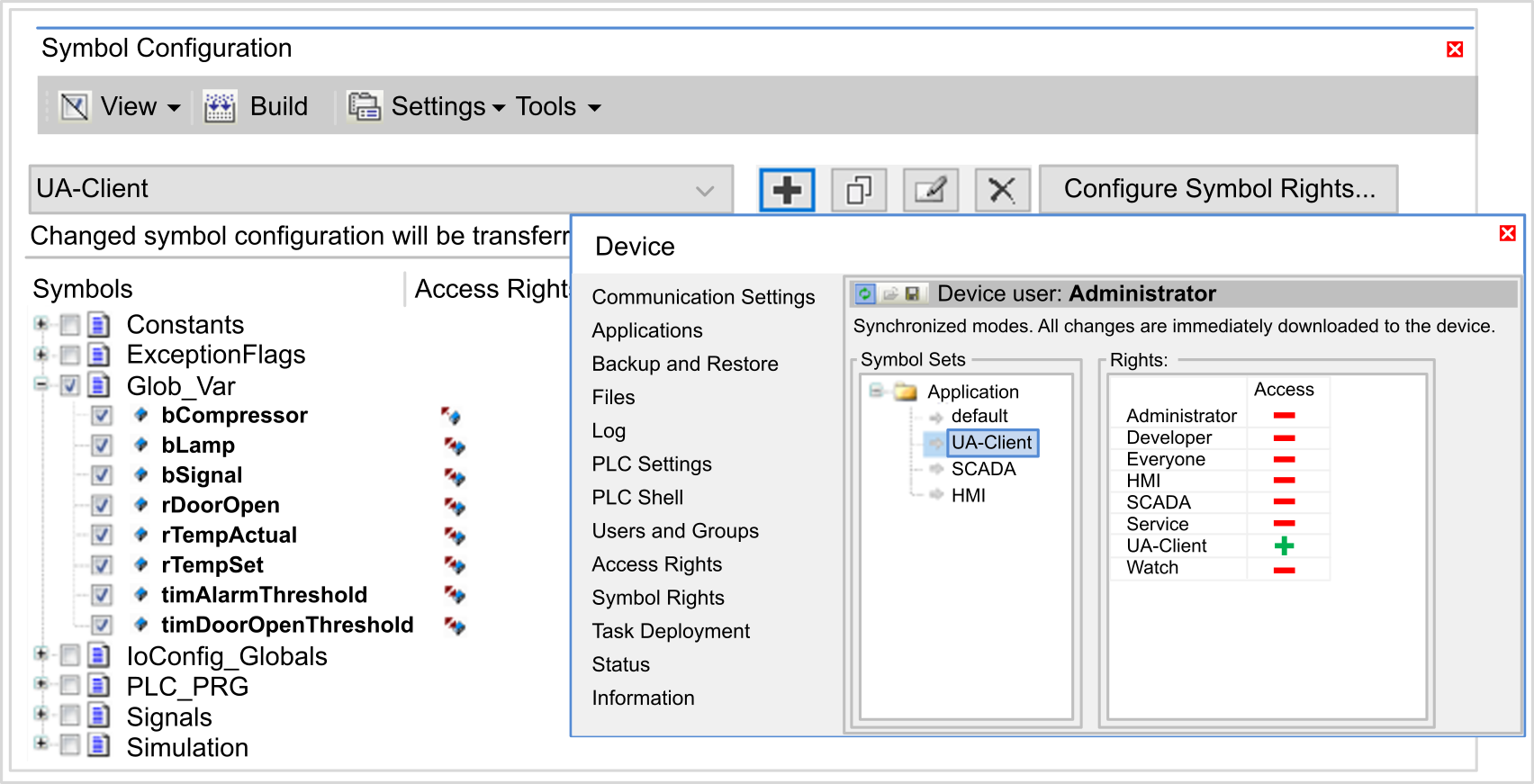

La finestra Configurazione simboli visualizza le variabili disponibili per la selezione come simboli:

Selezionare IoConfig_Globals_Mapping per selezionare tutte le variabili disponibili. In alternativa, selezionare i singoli simboli da condividere con i client OPC UA.

Ogni simbolo presenta le proprietà seguenti:

Nome	Descrizione
Simboli	Il nome della variabile seguito dal relativo indirizzo.
Tipo	Il tipo di dati della variabile.
Tipo di accesso	Fare clic più volte per specificare i diritti di accesso del simbolo: sola lettura () (predefinito), solo scrittura (), o lettura/scrittura (). NOTA: Fare clic nella colonna Tipo di accesso di IoConfig_Globals_Mapping per impostare le autorizzazioni di accesso di tutti i simboli in una volta.
Commento	Un commento facoltativo.

Fare clic su Aggiorna per aggiornare l'elenco di variabili disponibili.
