SINGLE_WRITE: scrittura di un singolo registro in un dispositivo Modbus

Descrizione della funzione

Il blocco funzione SINGLE_WRITE scrive un singolo registro interno su un dispositivo Modbus esterno.

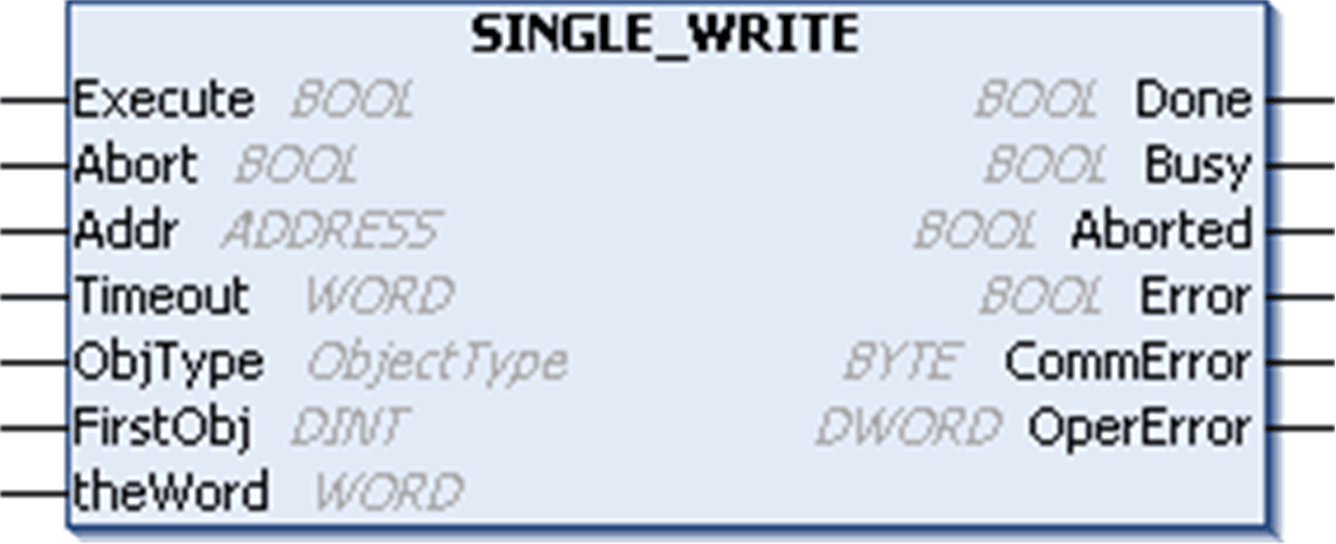

Rappresentazione grafica

SINGLE_WRITE - Descrizione specifica del parametro

Ingresso

Tipo

Commento

ObjType

ObjectType

ObjType descrive il tipo di oggetto(i) da scrivere (solo MW, Q).

FirstObject

DINT

FirstObject è l'indice dell'oggetto da scrivere.

theWord

WORD

questo ingresso contiene il valore da scrivere.

I parametri di ingresso e di uscita comuni a tutti i blocchi funzionali della libreria PLCCommunication sono descritti in altre sezioni.

Esempio

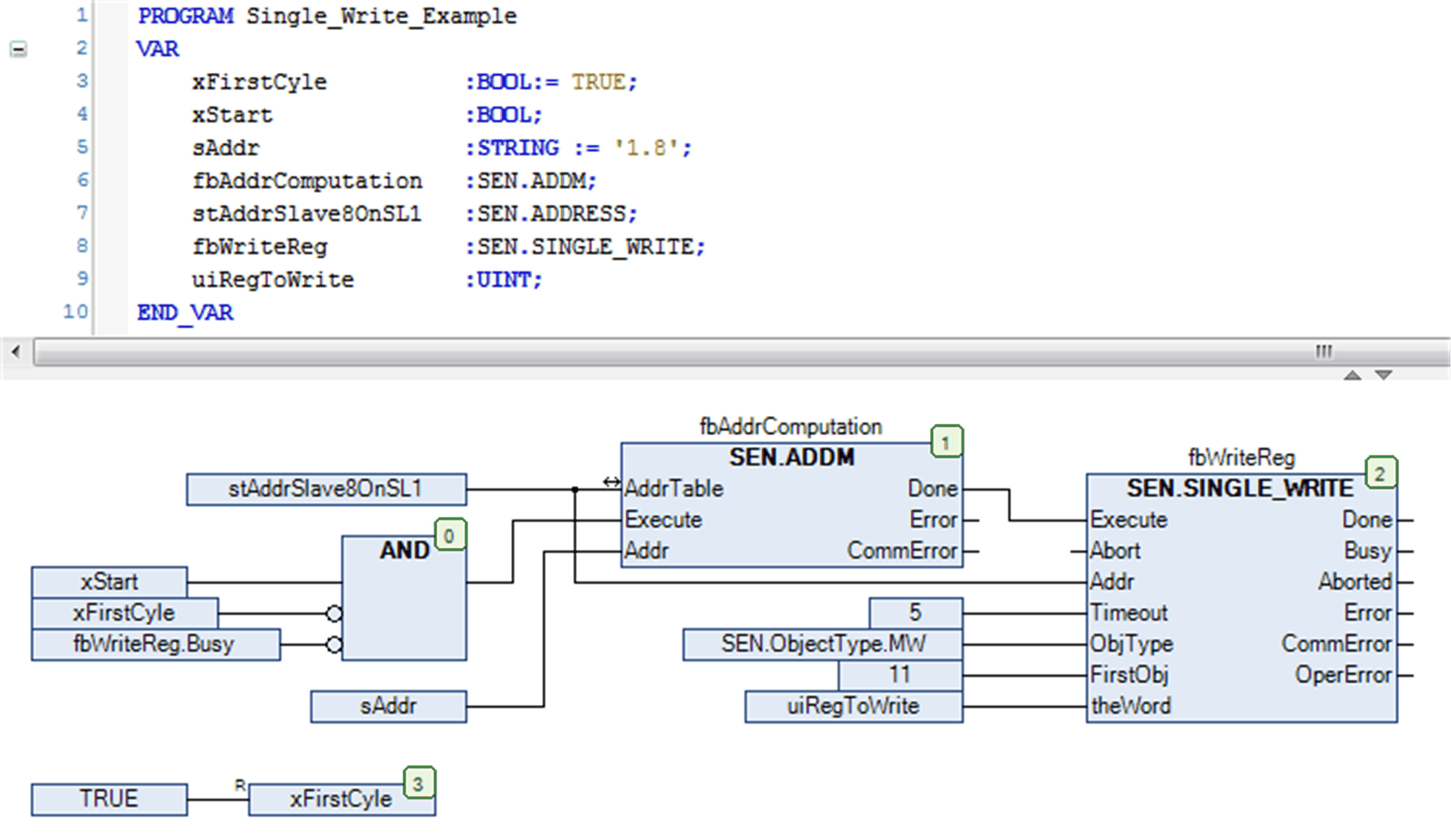

Questo esempio mostra l'implementazione del blocco funzione SINGLE_WRITE in combinazione con il blocco funzione ADDM per scrivere un singolo registro all'indirizzo 11 di uno slave Modbus. Lo slave Modbus è specificato con indirizzo 8 e deve essere accessibile tramite l'interfaccia seriale 1. La condizione preliminare è la configurazione del Modbus Manager come master nell'interfaccia di linea seriale 1.
