Codici colore del Sistema di sicurezza TM5

Panoramica

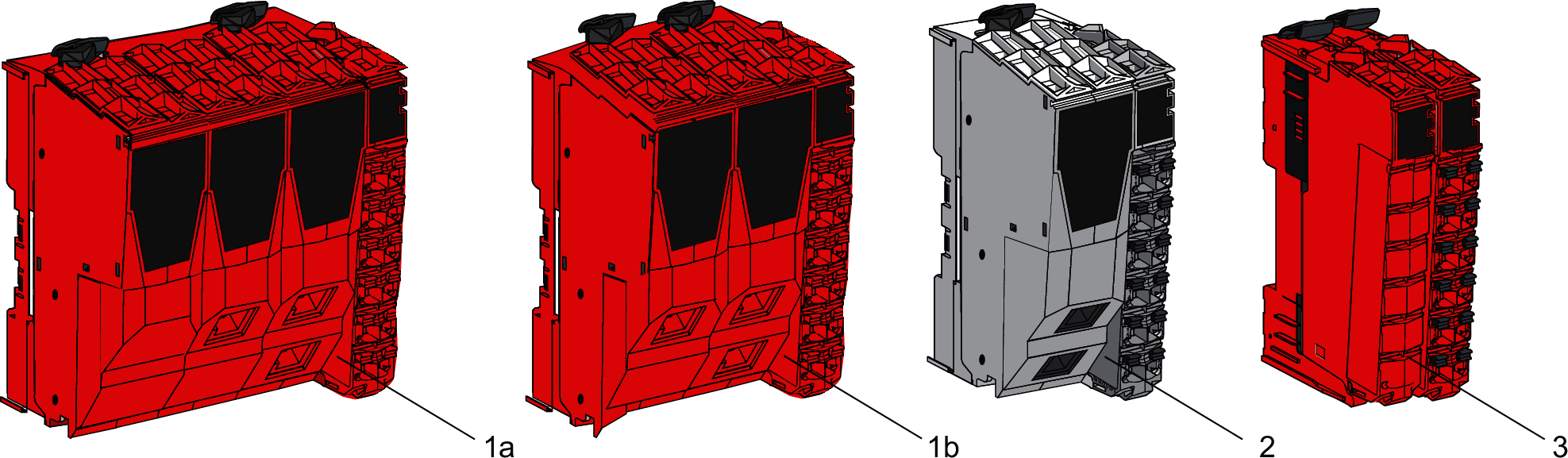

La figura seguente mostra i colori dei componenti del Sistema di sicurezza TM5:

1a Safety Logic Controller TM5CSLC100FS/TM5CSLC200FS

1b Safety Logic Controller TM5CSLC300FS/TM5CSLC400FS

2 Sercos III Bus Interface TM5NS31 non di sicurezza

3 Sistema di sicurezza TM5 Modulo di I/O

Assegnazione dei colori al Safety Logic Controller

Il Safety Logic Controller e la rispettiva morsettiera rimovibile sono di colore rosso.

Assegnazione dei colori della chiavetta di memoria

La chiavetta di memoria del Safety Logic Controller è grigia e rossa.

Per ulteriori informazioni, vedere Chiavetta di memoria.

Assegnazione dei colori al Sercos III Bus Interface

Per i quattro componenti di un'interfaccia del bus Sercos III sono utilizzati due colori:

• Bianco per:

  • base del bus Sercos III Bus Interface e

  • modulo Sercos III Bus Interface.

• Grigio per:

  • modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM) e

  • morsettiera associata

Assegnazione dei colori delle sezioni

I componenti di un modulo Sistema di sicurezza TM5 sono di colore rosso.
