Installazione del Sercos III Bus Interface

Introduzione

La procedura di installazione del Sercos III Bus Interface prevede l'assemblaggio dei 4 componenti e l'installazione diretta sulla guida DIN.

NOTA: Se il Sercos III Bus Interface è già installato e cablato, oppure se i connettori degli sono precablati, accertarsi di scollegare l'alimentazione prima di tentare queste procedure.
 PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
  • Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura.
  • Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato.
  • Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
  • Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVISO
SCARICHE ELETTROSTATICHE
  • Conservare i componenti elettronici nell'imballaggio protettivo fino all'assemblaggio.
  • Quando si maneggiano i moduli, toccare solo l'involucro.
  • Adottare tutte le misure di protezione richieste per prevenire le scariche elettrostatiche.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione del Sercos III Bus Interface

La procedura seguente fornisce istruzioni dettagliate per assemblare e installare un Sercos III Bus Interface su una guida DIN:

Passo

Azione

1

Rimuovere la base del bus, i moduli elettronici e la morsettiera dall'imballaggio protettivo. Verificare la presenta di danni meccanici.

2

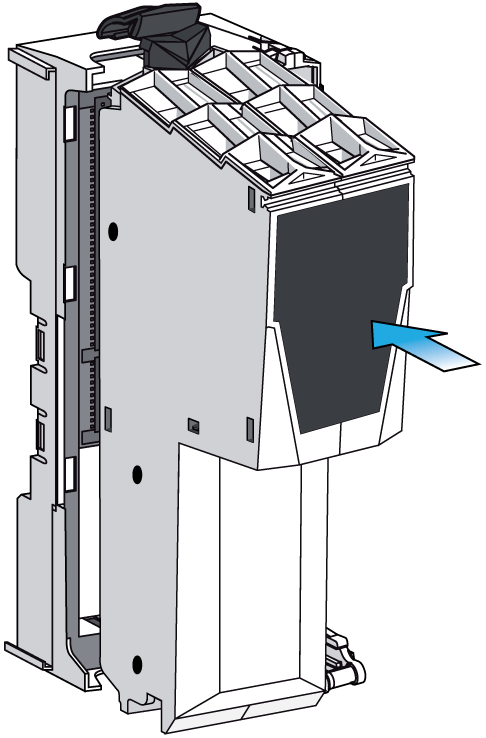

Inserire il modulo elettronico dell'interfaccia nello slot della base del bus.

3

Tenendo il modulo elettronico dell'interfaccia diritto, spingerlo nella base del bus finché non scatta in posizione.

4

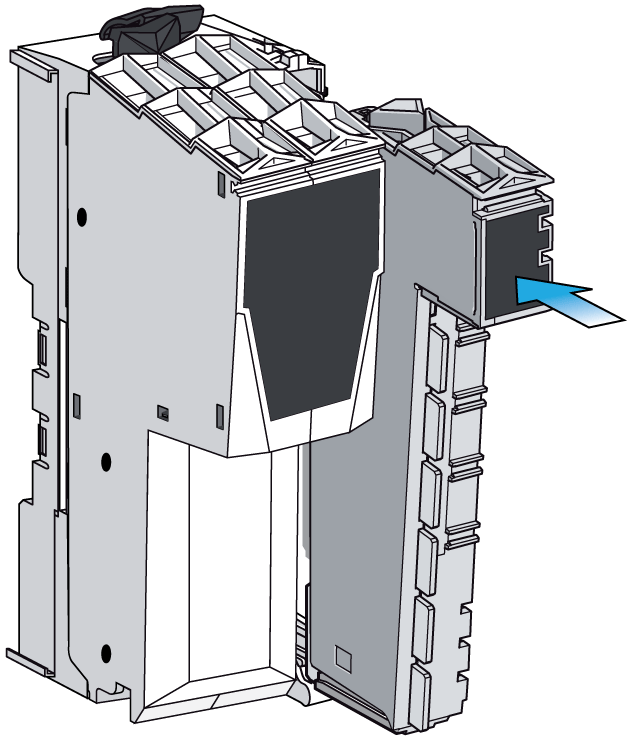

Inserire il modulo elettronico IPDM nelle guide della base del bus.

5

Tenendo il modulo elettronico diritto, spingerlo nella base del bus finché non scatta in posizione.

6

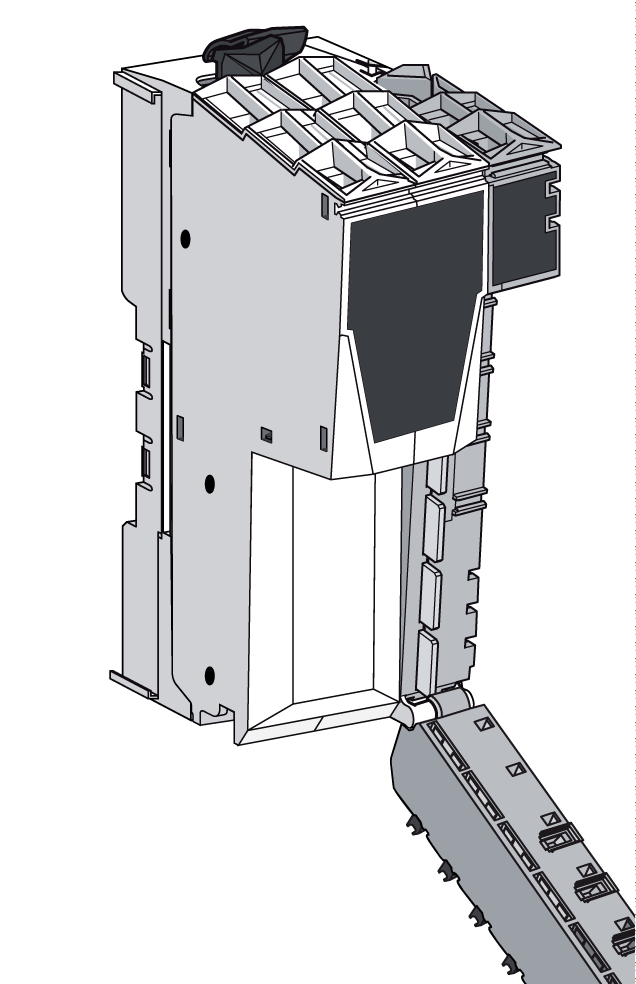

Agganciare l'angolo inferiore della morsettiera nella relativa cerniera sulla base del bus.

7

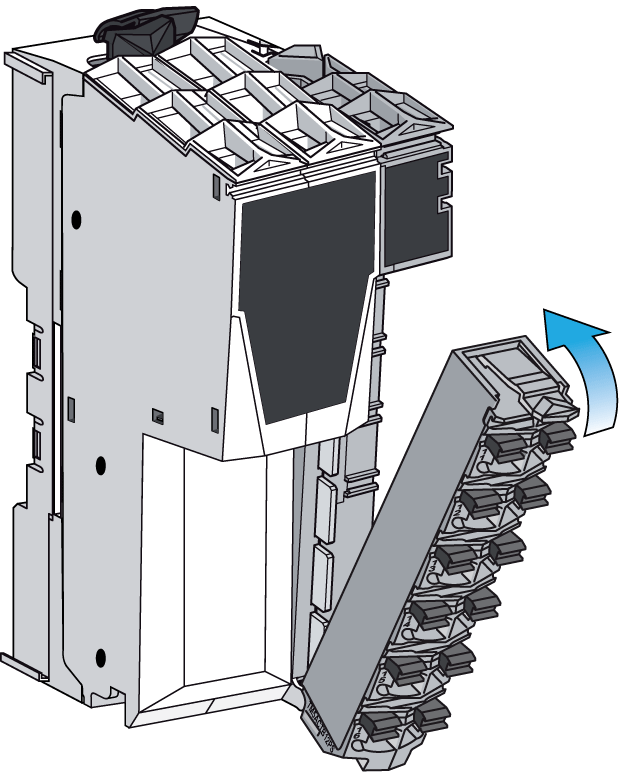

Ruotare verso l'alto.

8

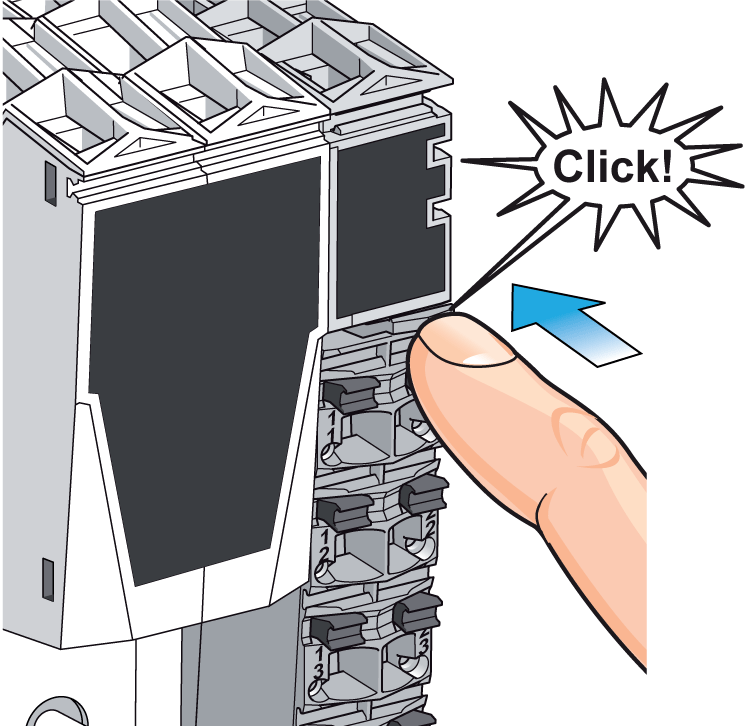

Premere la morsettiera finché non scatta in posizione.

9

Spingere la levetta di blocco interamente verso l'alto sulla base del bus. In questo modo il meccanismo di blocco si apre.

10

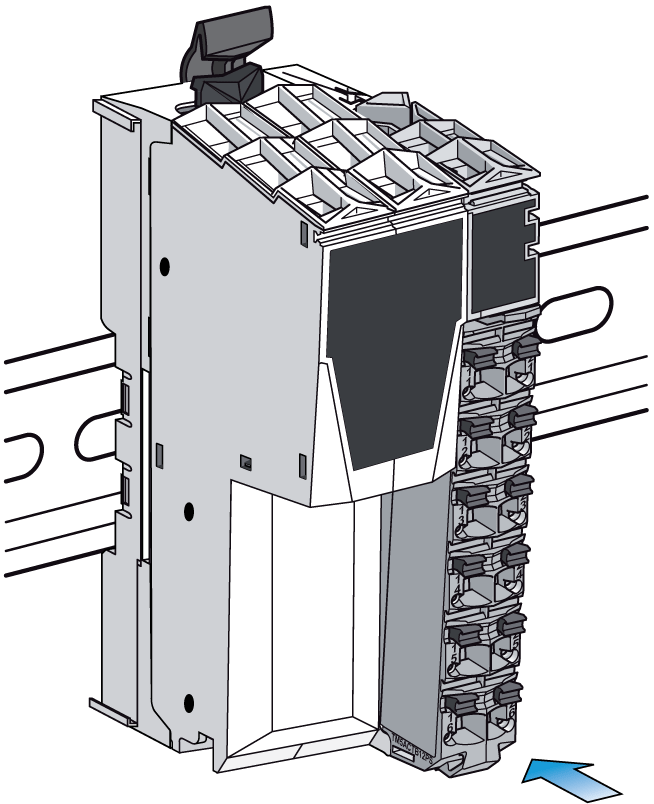

Agganciare il Sercos III Bus Interface nella posizione desiderata sulla guida di montaggio.

11

Chiudere il meccanismo di blocco abbassando la levetta.
