Presentazione del TM5SPDG6D6F
Caratteristiche principali
Il TM5SPDG6D6F CDM dispone di sei connessioni per morsetti 0 Vcc e sei da 24 Vcc dal segmento di alimentazione di I/O 24 Vcc.
Il modulo è dotato di fusibile sostituibile tra il potenziale 24 Vcc della morsettiera e i 24 Vcc del segmento di alimentazione degli I/O 24 Vcc. Lo stato del fusibile è disponibile con entrambi i LED di stato e nella scheda di mappatura degli I/O del software EcoStruxure Machine Expert.
Nella tabella seguente sono riportate le caratteristiche principali del modulo elettronico TM5SPDG6D6F:
|
Caratteristiche principali |
||
|---|---|---|
|
Sorgente di alimentazione |
Segmento di alimentazione degli I/O 24 Vcc |
|
|
Tipo di connessioni comuni |
0 Vcc |
24 Vcc |
|
Numero di connessioni comuni |
6 |
6 |
Informazioni per l'ordinazione

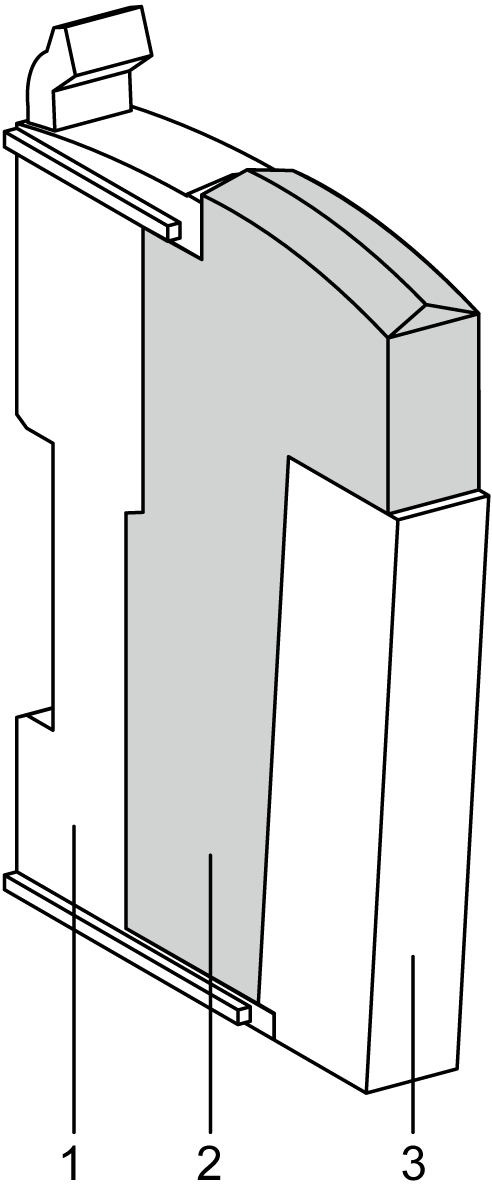

La figura seguente mostra una sezione con il modulo elettronico TM5SPDG6D6F:
|
Numero |
Numero di modello |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM11 oppure TM5ACBM15 |
Base del bus Base bus con impostazione dell'indirizzo |
Bianco Bianco |
|
2 |
TM5SPDG6D6F |
Modulo elettronico |
Bianco |
|
3 |
TM5ACTB12 |
Morsettiera, a 12 pin |
Bianco |
LED di stato

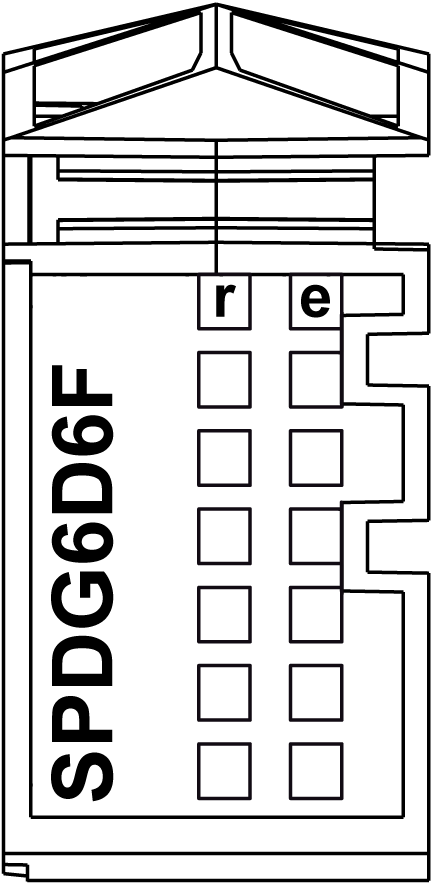

Nella figura seguente sono illustrati i LED di stato del TM5SPDG6D6F:
Nella seguente tabella sono descritti i LED di stato del TM5SPDG6D6F:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione modulo non collegata |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Stato RUN |
||
|
e |
Rosso |
Spento |
Nessun errore rilevato oppure alimentazione modulo non collegata |
|
Acceso |
Rilevato errore o stato reset |
||
|
Lampeggio singolo |
Fusibile bruciato o assente |
||
|
Lampeggio doppio |
Tensione di alimentazione insufficiente |
||
|
Lampeggio triplo |
Segmento di alimentazione I/O 24 Vcc OK, fusibile bruciato e tensione di alimentazione troppo bassa |
||
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
