Presentazione del TM5SPS3

Caratteristiche principali

Il TM5SPS3 Interface Power Distribution Module (IPDM) consiste di due circuiti elettrici dedicati:

un'alimentazione principale a 24 Vcc che alimenta i circuiti elettronici del modulo Sercos III Bus Interface e genera un'alimentazione indipendente per il bus di alimentazione TM5 che serve per i moduli di espansione.
un segmento di alimentazione degli I/O a 24 Vcc che serve:
- i moduli di espansione
- i sensori e gli attuatori collegati ai moduli di espansione
- i dispositivi esterni collegati ai moduli di distribuzione comune (CDM)

Nella tabella seguente vengono descritte le caratteristiche principali del TM5SPS3 Interface Power Distribution Module (IPDM):

Caratteristiche principali
Corrente massima fornita sul segmento di alimentazione I/O 24 Vcc	10000 mA
Corrente generata dal bus di alimentazione TM5	750 mA

Informazioni per l'ordinazione

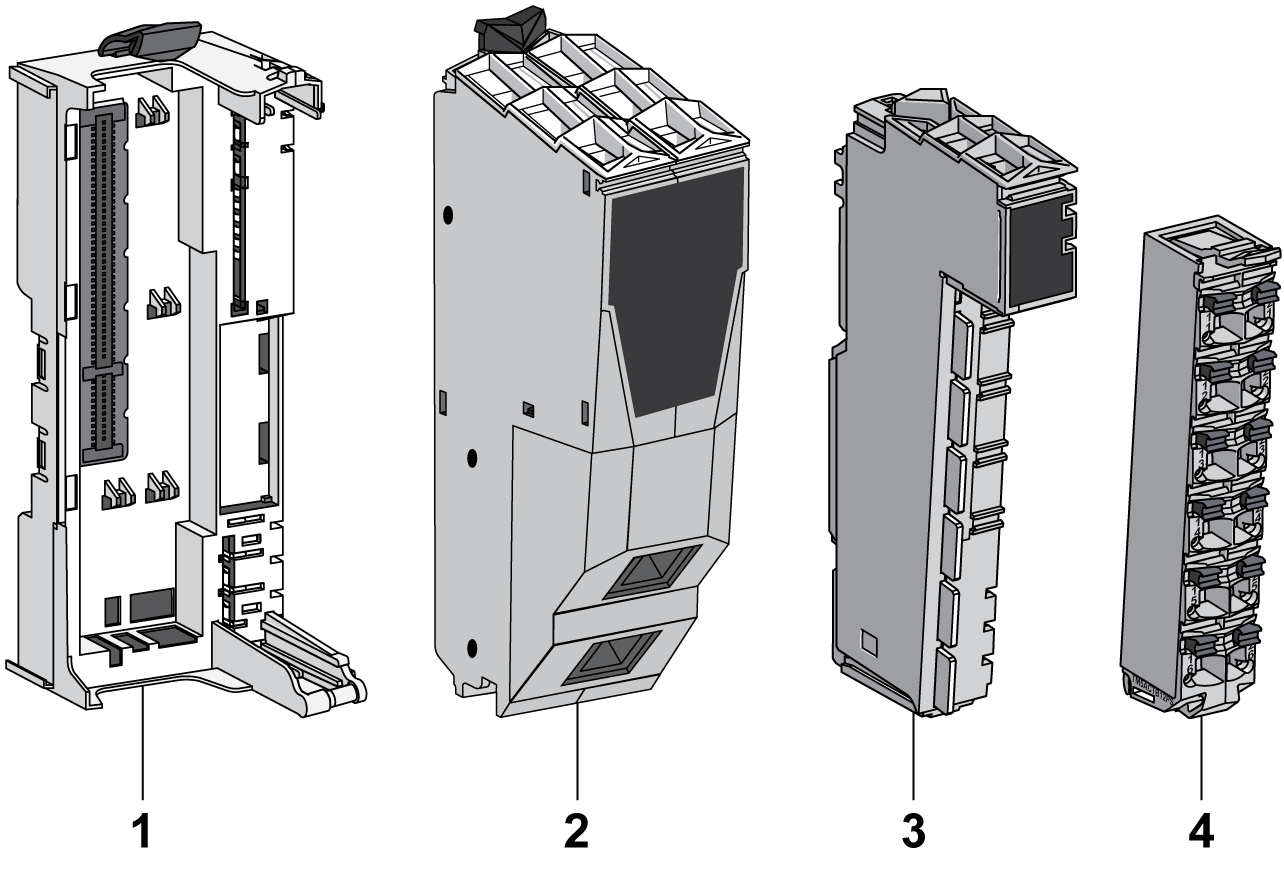

Nella figura e nella tabella seguenti sono indicati i codici prodotto dei componenti necessari per creare un TM5 Sercos III Bus Interface con il TM5SPS3 IPDM:

Numero	Riferimento	Descrizione	Colore
1	TM5ACBN1	Base del bus per modulo di interfaccia del bus Sercos III e modulo di distribuzione alimentazione interfaccia (IPDM)	Bianco
2	TM5NS31	Modulo di interfaccia bus Sercos III	Bianco
3	TM5SPS3	Interface Power Distribution Module (IPDM)	Grigio
4	TM5ACTB12PS	Morsettiera per PDM, IPDM e modulo elettronico ricevitore	Grigio

NOTA: Per ulteriori informazioni, consultare Morsettiere e basi del bus TM5.

LED di stato

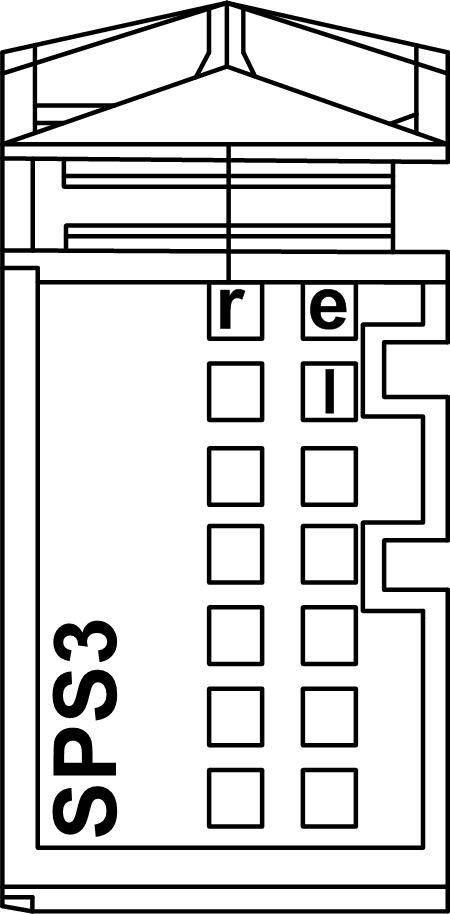

Nella figura e nella tabella che seguono sono descritti i LED di stato del TM5SPS3 IPDM:

LED	Colore	Stato	Descrizione
r	Verde	Spento	Alimentazione modulo non collegata
		Lampeggio singolo	Stato di reset
		Lampeggiante	Bus di espansione TM5 in stato preoperativo
		Acceso	Stato RUN
e	Rosso	Spento	Nessun errore rilevato oppure alimentazione modulo non collegata.
e	Rosso	Lampeggio doppio	Indica una delle seguenti condizioni: Il segmento di alimentazione I/O 24 Vcc, alimentato da uno o più alimentatori esterni, è troppo bassa. La tensione del bus di alimentazione TM5, alimentato da uno o più alimentatori esterni, è troppo bassa.
e+r	Luce rossa fissa/lampeggio singolo verde		Firmware non valido
l	Rosso	Spento	L'alimentazione del TM5 Interface Power Distribution Module (IPDM) è nel campo valido.
l	Rosso	Acceso	L'alimentazione del TM5 Interface Power Distribution Module (IPDM) è insufficiente.
