Caratteristiche del modulo TM2DAI8DT
Questa sezione descrive le caratteristiche elettriche e degli ingressi del modulo TM2DAI8DT.
Vedere anche Caratteristiche ambientali.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

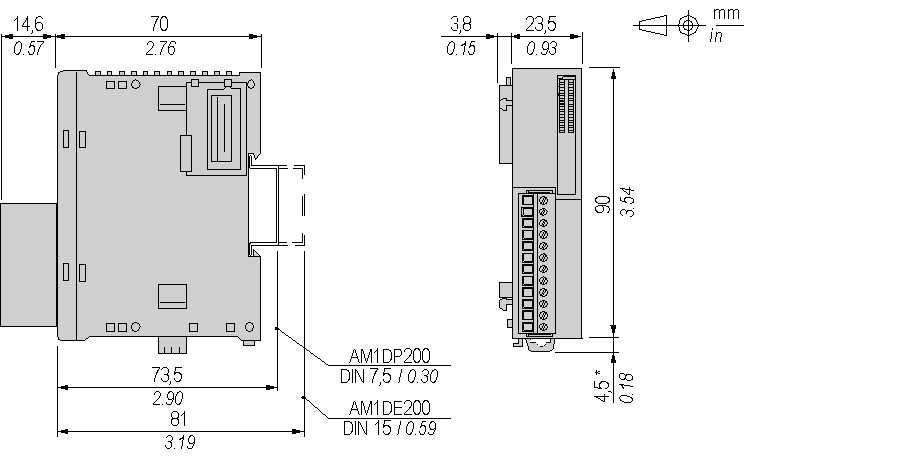

Gli schemi seguenti indicano le dimensioni del modulo TM2DAI8DT.
NOTA: * 8,5 mm (0.33 in) con la graffa estratta.
Caratteristiche elettriche del TM2DAI8DT
|
Isolamento |
Tra ingresso e bus interno: 1500 Vac Tra i morsetti d'ingresso: non isolato |
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
Assorbimento di corrente su bus interno 5 Vdc |
55 mA (tutti le uscite attive) 25 mA (tutti le uscite disattivate) |
|
Assorbimento di corrente su bus interno 24 VDC |
0 mA (tutti le uscite attive) 0 mA (tutti le uscite disattivate) |
Caratteristiche degli ingressi del TM2DAI8DT
|
Numero di canali di ingresso |
8 |
|
linee comuni |
2 |
|
Tipo di segnali di ingresso |
Tipo AC |
|
Tensione di ingresso nominale |
120 Vac |
|
Campo della tensione di ingresso |
85 - 132 Vac |
|
Corrente di ingresso nominale a 100 Vac |
7,5 mA |
|
Impedenza d'ingresso |
11 kΩ |
|
Stato OFF |
U < 20 Vac |
|
Stato ON |
U > 79 Vac I > 2 mA |
|
Tempo di accensione |
25 ms |
|
Tempo di spegnimento |
30 ms |
|
Tipo di ingresso |
Tipo 1 (IEC 61131-2) |
