Caratteristiche del modulo TM2DDI32DK
Questa sezione descrive le caratteristiche elettriche e degli ingressi del modulo TM2DDI32DK.
Vedere anche Caratteristiche ambientali.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

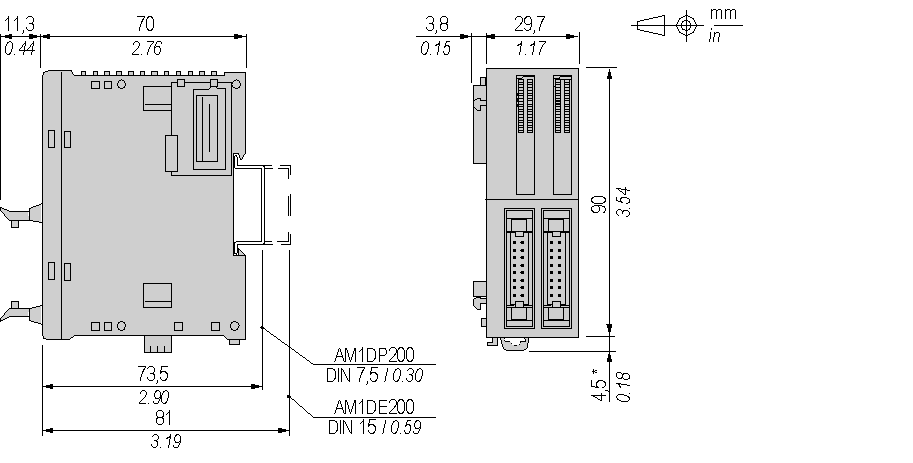

Gli schemi seguenti indicano le dimensioni del modulo TM2DDI32DK.
NOTA: * 8,5 mm (0.33 in) con la graffa estratta.
Caratteristiche elettriche del TM2DDI32DK
|
Isolamento |
Tra ingresso e bus interno: 500 Vac Tra i morsetti d'ingresso: non isolato |
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
Assorbimento di corrente su bus interno 5 Vdc |
65 mA (tutti gli ingressi attivi) 10 mA (tutti gli ingressi disattivati) |
|
Assorbimento di corrente su bus interno 24 VDC |
0 mA (tutti gli ingressi attivi) 0 mA (tutti gli ingressi disattivati) |
Caratteristiche degli ingressi del TM2DDI32DK
|
Numero di canali di ingresso |
32 |
|
Linee comuni |
1 linea comune per 16 canali |
|
Tipo di segnali di ingresso |
sink o source |
|
Tensione di ingresso nominale |
24 Vdc |
|
Campo della tensione di ingresso |
20.4...28.8 Vdc |
|
Corrente di ingresso nominale a 24 Vdc |
5 mA |
|
Impedenza d'ingresso |
4,4 kΩ |
|
Stato OFF |
U < 5 Vdc |
|
Stato ON |
U > 15 Vdc I > 2 mA |
|
Tempo di accensione |
4 ms |
|
Tempo di spegnimento |
4 ms |
|
Tipo di ingresso |
Tipo 1 (IEC 61131-2) |
Quando si utilizza il TM2DDI32DK:
1 a 55°C (55,00°C), limitare gli ingressi che si attivano contemporaneamente su ogni connettore del segmento.
2 A 30℃ (86°F), è possibile attivare contemporaneamente tutti gli ingressi a 28,8 Vdc come indicato con il segmento.
