Caratteristiche del modulo TM2DDO16UK
Questa sezione descrive i limiti di alimentazione, le caratteristiche elettriche e di uscita del modulo TM2DDO16UK.
Vedere anche Caratteristiche ambientali.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

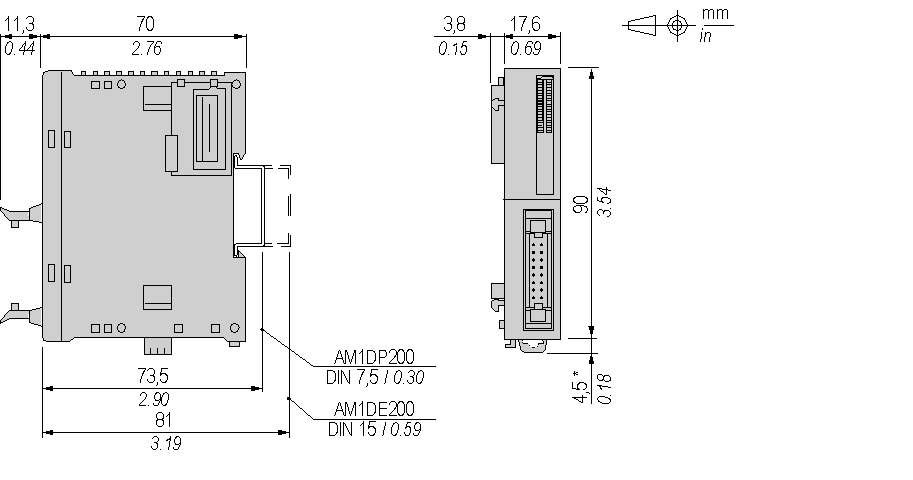

Gli schemi seguenti indicano le dimensioni del modulo TM2DDO16UK.
NOTA: * 8,5 mm (0.33 in) con la graffa estratta.
Caratteristiche elettriche del modulo TM2DDO16UK
|
Isolamento tra uscita e bus interno |
500 Vca |
|
Isolamento tra morsetti di uscita |
non isolato |
|
Durata del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
Assorbimento di corrente su bus interno 5 Vcc |
10 mA (tutte le uscite attive) 5 mA (tutte le uscite disattivate) |
|
Assorbimento di corrente su bus interno 24 Vdc |
40 mA (tutte le uscite attive) 0 mA (tutte le uscite disattivate) |
Caratteristiche delle uscite del modulo TM2DDO16UK
|
Canali di uscita |
16 |
|
linee comuni |
1 linea comune per 16 canali |
|
Corrente di uscita |
0,12 A max per uscita |
|
2 A max per linea comune |
|
|
Tensione di uscita |
24 Vcc |
|
Campo tensione di uscita |
Da 20,4 a 28,8 Vcc |
|
Caduta di tensione |
0,4 Vcc max |
|
Tempo di accensione |
300 µs |
|
Tempo di spegnimento |
300 µs |
|
Protezione da sovraccarico e cortocircuito |
Fusibile esterno (ad azione rapida, 0,125 A max.) |
|
Protezione da polarità inversa |
Non protetto |
