Introduzione
Questi moduli di espansione dispongono di morsettiera rimovibile a vite o a molla per il collegamento degli ingressi e dell'alimentazione.
NOTA: I sensori alimentati a loop non sono supportati da questi moduli di espansione. I moduli non forniscono alimentazione a loop quando sono cablati per la corrente.
Schema di cablaggio

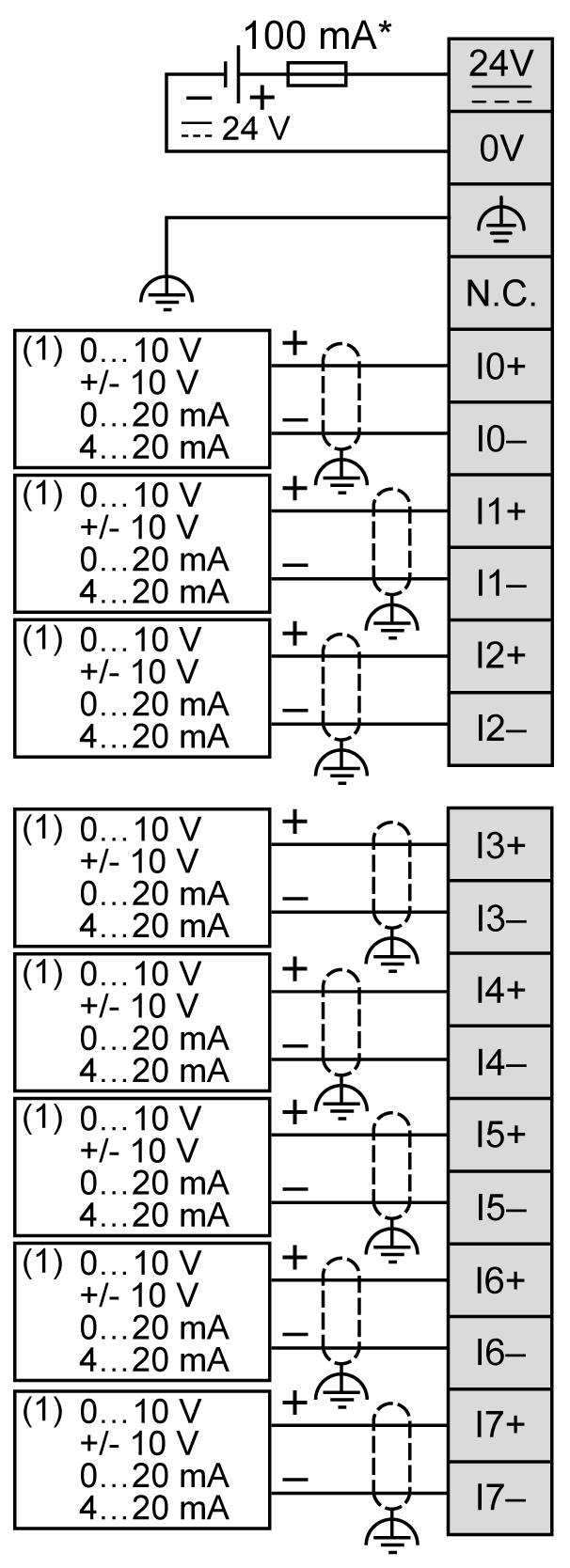

La figura seguente illustra le connessioni tra gli ingressi, i sensori e le linee comuni.
* Fusibile tipo T
(1) Dispositivo di uscita analogica corrente/tensione
|
AVVERTIMENTO
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
|
