Prassi raccomandate per il cablaggio

Panoramica

Questa sezione descrive le linee guida per il cablaggio e la relativa miglior prassi da rispettare quando si utilizza il sistema .

PERICOLO
	RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura. Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato. Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura.
Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato.
Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	PERDITA DI CONTROLLO Eseguire un’analisi FMEA (Failure Mode and Effects Analysis) o un'analisi dei rischi equivalente dell'applicazione e applicare i controlli di prevenzione e rilevazione prima dell'implementazione. Fornire uno stato di posizionamento di sicurezza per sequenze o eventi di controllo indesiderati. Fornire percorsi di controllo separati o ridondanti qualora richiesto. fornire i parametri appropriati, in particolare per i limiti. Esaminare le implicazioni dei ritardi di trasmissione e stabilire azioni di mitigazione. Esaminare le implicazioni delle interruzioni del collegamento di comunicazione e stabilire azioni di mitigazione. Fornire percorsi indipendenti per le funzioni di controllo (ad esempio, arresto di emergenza, condizioni di superamento limiti e condizioni di guasto) in base alla valutazione dei rischi effettuata e alle normative e regolamentazioni applicabili. Applicare le direttive locali per la prevenzione degli infortuni e le linee guida e regolamentazioni sulla sicurezza.¹ Testare ogni implementazione di un sistema per il funzionamento adeguato prima di metterlo in servizio. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA DI CONTROLLO

Eseguire un’analisi FMEA (Failure Mode and Effects Analysis) o un'analisi dei rischi equivalente dell'applicazione e applicare i controlli di prevenzione e rilevazione prima dell'implementazione.
Fornire uno stato di posizionamento di sicurezza per sequenze o eventi di controllo indesiderati.
Fornire percorsi di controllo separati o ridondanti qualora richiesto.
fornire i parametri appropriati, in particolare per i limiti.
Esaminare le implicazioni dei ritardi di trasmissione e stabilire azioni di mitigazione.
Esaminare le implicazioni delle interruzioni del collegamento di comunicazione e stabilire azioni di mitigazione.
Fornire percorsi indipendenti per le funzioni di controllo (ad esempio, arresto di emergenza, condizioni di superamento limiti e condizioni di guasto) in base alla valutazione dei rischi effettuata e alle normative e regolamentazioni applicabili.
Applicare le direttive locali per la prevenzione degli infortuni e le linee guida e regolamentazioni sulla sicurezza.¹
Testare ogni implementazione di un sistema per il funzionamento adeguato prima di metterlo in servizio.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹ Per ulteriori informazioni, fare riferimento a NEMA ICS 1.1 (ultima edizione), Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control e a NEMA ICS 7.1 (ultima edizione), Safety Standards for Construction and Guide for Selection, Installation and Operation of Adjustable-Speed Drive Systems o alla pubblicazione equivalente valida nel proprio paese.

Linee guida per il cablaggio

Quando si esegue il cablaggio di un sistema , rispettare le seguenti regole:

I cavi di I/O e di comunicazione devono essere tenuti separati dai cavi di potenza. Instradare questi 2 tipi di cablaggi in canaline separate.
Verificare che le condizioni operative e ambientali rientrino nei valori delle specifiche.
Utilizzare fili di dimensioni corrette per soddisfare i requisiti di tensione e corrente.
Utilizzare conduttori di rame.
Utilizzare cavi a coppia intrecciata schermati per gli I/O analogici, e/o rapidi.
Usare cavi schermati a coppia intrecciata, per il bus di campo e le reti.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Utilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione. Mettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo¹. Instradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Utilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione.
Mettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo¹.
Instradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

¹La messa a terra in più punti è permessa (e in alcuni casi inevitabile) se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.

NOTA: Le temperature superficiali possono superare i 60 °C (140 °F).

Per garantire la conformità con gli standard IEC 61010, instradare il cablaggio (cavi collegati all'alimentazione principale) separatamente e separato dal cablaggio secondario (cablaggio a tensione extra bassa proveniente dalle sorgenti di alimentazione presenti). Se questo non è possibile, è necessario un doppio isolamento, come guarnizioni o rivestimenti.

Tutti i connettori devono essere collegati a un’alimentazione PELV (Protective Extra Low Voltage) in base alla direttiva UL 61010-2-201 o IEC 60950 o Classe 2 di NEC.

Regole per la morsettiera a vite rimovibile

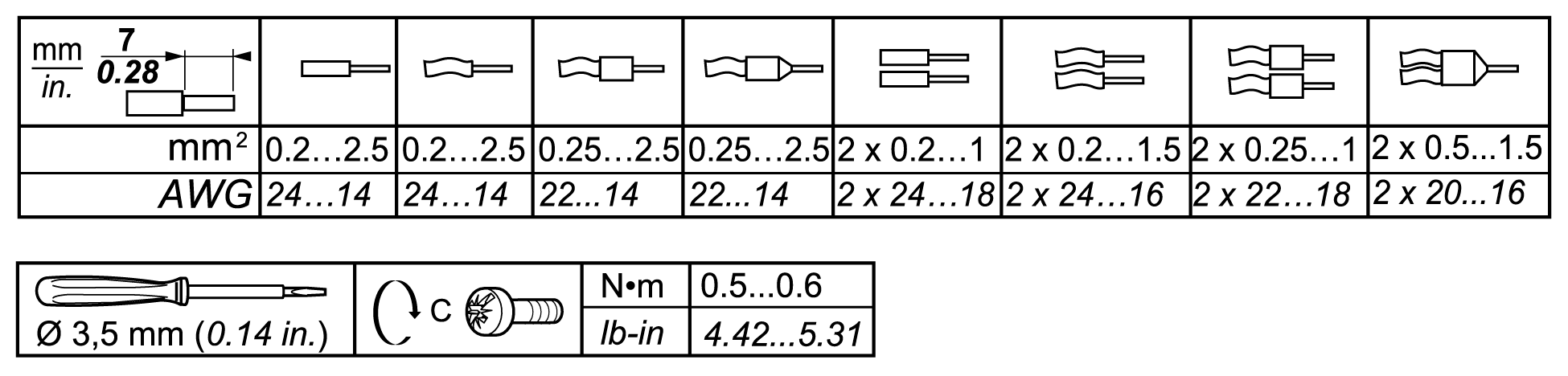

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a vite rimovibile con passo 5,08 (I/O e alimentazione):

Si richiede l'uso di fili 75 °C (167 °F) con conduttori in rame.

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo cavi di dimensioni adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Protezione delle uscite contro i danni da sovraccarichi induttivi

A seconda del carico, può essere necessario predisporre un circuito di protezione per le uscite dei controller e di determinati moduli. I carichi induttivi in CC possono generare riflessioni di tensione con conseguenti overshoot potenzialmente dannosi per i dispositivi di uscita o in grado di ridurne la vita utile.

ATTENZIONE
	DANNI AL CIRCUITO DI USCITA A CAUSA DI CARICHI INDUTTIVI Utilizzare un dispositivo o un circuito di protezione esterno adeguato per ridurre il rischio di danni provocati dai carichi induttivi in CC. Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

Se il controller o modulo contiene delle uscite relè, questi tipi di uscite possono supportare fino a 240 Vac. I danni induttivi a questi tipi di uscite possono provocare la fusione dei contatti e la perdita del controllo. Ogni carico induttivo deve essere dotato di dispositivo di protezione come un circuito livellatore, un circuito RC o un diodo "flyback". I carichi capacitivi non sono supportati da questi relè.

AVVERTIMENTO
	USCITE RELÈ SALDATE CHIUSE Proteggere sempre le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato. Non collegare le uscite relè ai carichi capacitivi. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Le bobine del contattore ad azionamento CA sono, in determinate circostanze, carichi induttivi che generano interferenza ad alta frequenza e transitori elettrici significativi quando alla bobina del contattore viene tolta l'alimentazione. A seguito di tale interferenza, il logic controller può determinare il rilevamento di un errore del bus di I/O.

AVVERTIMENTO
	PERDITA CONSEGUENTE DEL CONTROLLO Installare un soppressore di sovraccarico RC o dispositivo analogo, come un relè di interposizione, su ciascuna uscita di relè del modulo di espansione TM3 quando si effettua la connessione con contattori ad azionamento CA o altre forme di carichi induttivi. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA CONSEGUENTE DEL CONTROLLO

Installare un soppressore di sovraccarico RC o dispositivo analogo, come un relè di interposizione, su ciascuna uscita di relè del modulo di espansione TM3 quando si effettua la connessione con contattori ad azionamento CA o altre forme di carichi induttivi.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

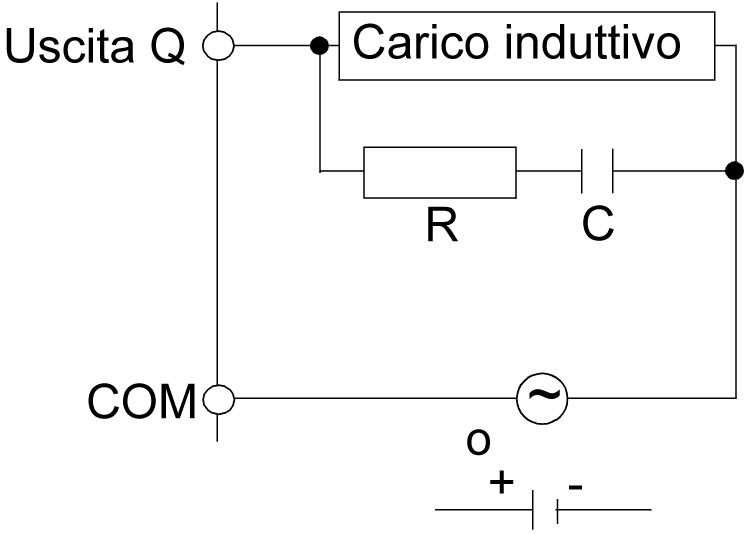

Circuito di protezione A: questo circuito di protezione può essere utilizzato per il circuito di alimentazione in CA e in CC.

Valore C da 0,1 a 1 μF

Resistenza R con approssimativamente lo stesso valore di resistenza del carico

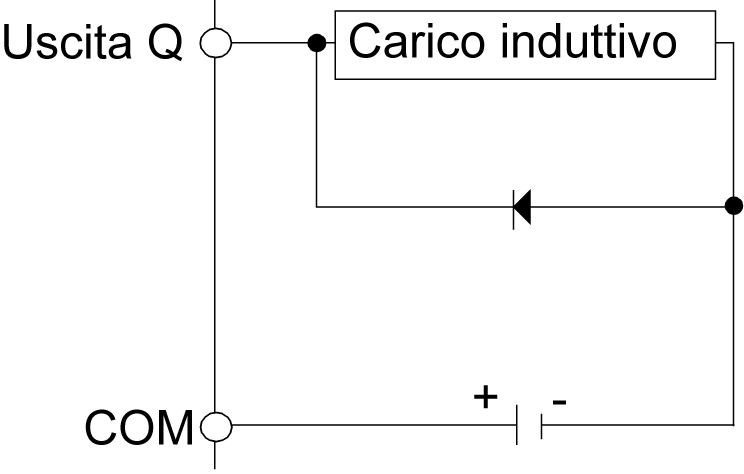

Circuito di protezione B: questo circuito di protezione può essere utilizzato per i circuiti di alimentazione in DC.

Utilizzare un diodo con le seguenti caratteristiche nominali:

Tensione inversa di tenuta: tensione di alimentazione del circuito di carico x 10.
Corrente diretta: maggiore della corrente di carico.

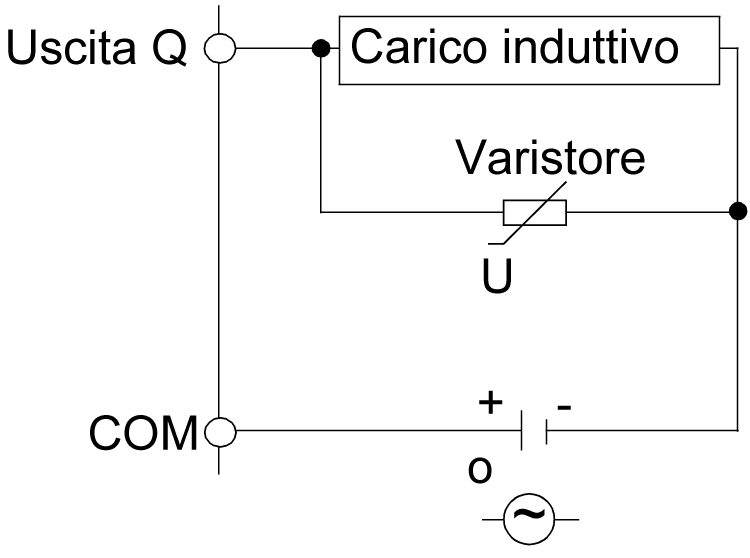

Circuito di protezione C: questo circuito di protezione può essere utilizzato sia per il circuito di alimentazione in AC che in DC.

Nelle applicazioni in cui il carico induttivo viene attivato e disattivato spesso e/o rapidamente, assicurarsi che il valore nominale di potenza continua (J) del varistore sia superiore di almeno il 20% rispetto alla potenza del carico di picco.
