Aggiunta di un Accoppiatore bus linea seriale TM3 Modbus allo IOScanner seriale Modbus

Introduzione

Questa sezione descrive come aggiungere un dispositivo sul Modbus IOScanner.

Aggiunta di un Accoppiatore bus linea seriale TM3 Modbus al Modbus IOScanner

Per aggiungere un Accoppiatore bus linea seriale TM3 Modbus sul Modbus IOScanner, selezionare il TM3BCSL nel Catalogo hardware, trascinarlo nella Struttura dispositivi e rilasciarlo sul nodo Modbus_IOScanner della Struttura dispositivi.

Per maggiori informazioni sull'aggiunta di un dispositivo nel progetto, vedere:

• Uso del metodo di trascinamento

• Uso del Menu contestuale o pulsante Più

Configurazione del Accoppiatore bus linea seriale TM3 Modbus

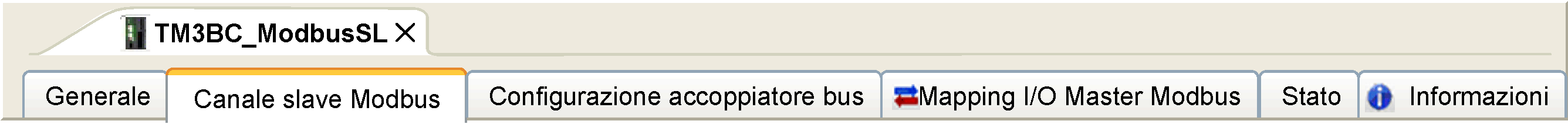

Questa illustrazione mostra le schede per la configurazione del modulo:

Descrizione della scheda

Scheda

Descrizione

Generale

È possibile accedere a:

  • Indirizzo slave, ossia l'indirizzo configurato sull'accoppiatore bus. È limitato a 1 - 127.

  • Timeout risposta [ms], ossia la quantità di tempo in millisecondi di attesa di un master della risposta dell'accoppiatore bus a una richiesta prima di determinare che non risponde e procedere alla scansione successiva.

Canale slave Modbus

Scheda di sola lettura. Fornisce:

  • Numero di scansioni

  • Tipo di scansioni (lettura, lettura/scrittura, scrittura)

  • Quantità di dati trasferiti in ogni scansione

Configurazione accoppiatore bus

È possibile accedere a:

  • Monitoring Timeout, ossia la quantità di tempo in millisecondi di attesa dell'accoppiatore bus prima di rispondere a una richiesta dal master prima di determinare che vi sia un problema di rete e/o del master. Viene quindi avviata la gestione di posizionamento di sicurezza dell'accoppiatore bus.

    L'intervallo accettabile di valori è 0 - 65535 millisecondi.

    Un valore di 0 disattiva:

    • il timeout di monitoraggio nell'accoppiatore bus

    • la gestione di posizionamento di sicurezza nell'accoppiatore bus

    • la possibilità di gestire l'accoppiatore bus tramite il Server Web

  • Tempo di ciclo canali è il tempo configurato di ciascuna scansione per l'accoppiatore bus.

Mapping I/O Master Modbus

Fornisce informazioni su tipo e nome di variabile associata all'accoppiatore bus.

Stato

È possibile accedere allo stato dei moduli di I/O e comunicazione tra accoppiatore bus e controller. Gli stati sono descritti da:

  • In esecuzione: l'accoppiatore bus è in funzione.

  • Non in esecuzione: l'accoppiatore bus non è in esecuzione e non scambia dati.

  • Il modulo segnala un errore: almeno un modulo di espansione è in errore (errore di configurazione o runtime).

  • Errore del bus: è stato rilevato un errore di comunicazione del bus (bus di campo o bus TM3 interno).

NOTA: Quando è abilitato Modbus TCP, i valori dei registri di stato (900...901, 930...932) riflettono lo stato dell'accoppiatore bus TM3 e dei moduli di espansione TM3 collegati. Leggere questi registri di stato prima di avviare lo scambio IO e prendere ogni azione appropriata necessaria.
