Web server

Introduzione

Il Accoppiatore bus TM3 supporta un Server Web e offre accesso a informazioni come dati di configurazione, stato modulo, dati I/O, statistiche di rete e informazioni diagnostiche.

Inoltre, il Server Web consente di monitorare queste informazioni, la rete dell'accoppiatore bus e I/O da remoto.

È possibile accedere al Server Web con HTTPS (connessioni sicure). HTTP (connessioni non sicure) non è supportato.

Il Server Web è accessibile tramite la porta USB dell'accoppiatore bus. È possibile utilizzare le pagine del Server Web per la configurazione e il controllo, nonché la diagnostica e il monitoraggio dell'applicazione.

Utilizzare un PC dotato di porta USB per collegarsi al Server Web tramite un browser Web.

Per accedere al Server Web è necessario uno dei seguenti browser Web:

  • Google Chrome (versione ≥ 71)

  • Mozilla Firefox (versione ≥ 64)

  • Microsoft Edge (versione ≥ 42)

Il Server Web consente di monitorare un accoppiatore bus e la rispettiva applicazione in remoto e di eseguire varie attività di manutenzione, incluse modifiche dei dati e dei parametri di configurazione. È necessario adottare misure meticolose per assicurarsi che l'ambiente fisico immediato della macchina e del processo sia in uno stato che non presenti rischi per la sicurezza di persone o materiali prima di esercitare il controllo in remoto.

 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
  • Definire una password sicura per Server Web e non consentire l'utilizzo di questa funzione a personale non autorizzato o altrimenti non qualificato.
  • Verificare che, quando si utilizza il controller da una sede remota, in loco sia presente un osservatore qualificato e competente.
  • È necessario conoscere a fondo l'applicazione e la macchina/il processo che controlla prima di tentare di modificare i dati, arrestare un'applicazione in corso o avviare il controller in remoto.
  • Adottare le misure necessarie a garantire l’azionamento del controller previsto, disponendo di una documentazione chiara e inequivocabile nell'applicazione del controller e la relativa connessione remota.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
NOTA: L'utilizzo del Server Web deve essere consentito esclusivamente a personale autorizzato e qualificato. Per persona qualificata si intende una persona che possiede capacità e conoscenze relative alla struttura e al funzionamento della macchina, nonché al processo controllato dall'applicazione e la sua installazione e ha ricevuto una formazione adeguata in materia di sicurezza che gli consente di riconoscere ed evitare i possibili rischi.

Accesso a Web server

Gli account utente sul Server Web possono essere gestiti in MANUTENZIONE / Account utente.

Per accedere al Server Web, verificare che i selettori a rotazione siano nella posizione di impostazione indirizzo. Per ulteriori informazioni sull'impostazione dell'indirizzo, vedere Accoppiatore bus Modicon TM3 - Guida hardware, Impostazione indirizzo CANopen.

Per impostazione predefinita, il nome utente è Administrator e la password è Administrator. Si deve cambiare la password al primo login.

 AVVERTIMENTO
ACCESSO AI DATI NON AUTORIZZATO
  • Non esporre possibilmente il dispositivo o la rete di dispositivi a reti pubbliche e Internet.
  • Cambiare immediatamente la password predefinita con una password nuova e sicura.
  • Non distribuire password a utenti non autorizzati o personale non qualificato.
  • Limitare l'accesso al personale autorizzato.
  • Utilizzare livelli di sicurezza aggiuntivi, ad esempio reti VPN per l'accesso remoto, e installare meccanismi di firewall.
  • Verificare l'efficacia delle misure adottate regolarmente e con la massima frequenza.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
NOTA: Per password sicura si intende una password che non è stata divulgata né distribuita a personale non autorizzato e che non contiene dati personali né intuitivi. Ricordare che la combinazione di lettere maiuscole, lettere minuscole e numeri offre un maggior grado di protezione. Scegliere una password di almeno dieci caratteri.

Ripristino della password

Per reimpostare la password, procedere come segue:

Passo

Azione

1

Collegarsi all'accoppiatore bus utilizzando la porta USB.

2

Aprire il browser.

3

Immettere l'indirizzo IP 90.0.0.1.

4

Spostare uno dei selettori a rotazione in un'altra posizione.

Risultato: ERR il LED lampeggia in rosso. Viene visualizzato il pulsante Ripristina account utente.

5

Fare clic su Ripristina account utente.

6

Spostare il selettore a rotazione cambiato nella posizione precedente.

Risultato: il pulsante Ripristina account utente non è più visualizzato.

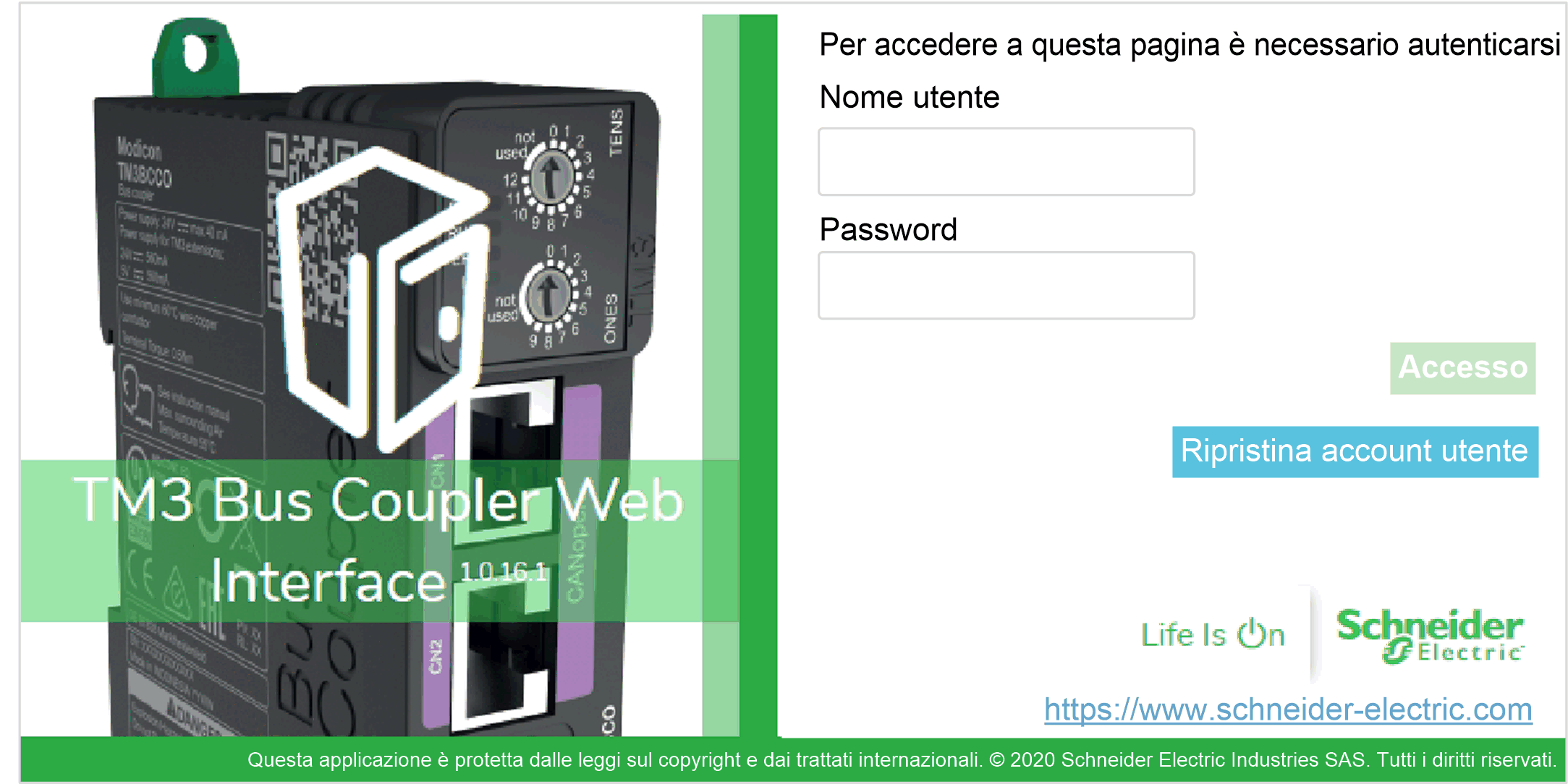

Pagina di Login

La pagina di login è il punto di accesso per l'autenticazione da parte del Server Web. Il certificato deve essere convalidato. Per accedere alla pagina di accesso del sito Web mostrato nella figura seguente, digitare nel browser l'indirizzo IP 90.0.0.1. Per accedere a Server Web, immettere nome utente e password e fare clic su Login.

Il Server Web contiene quanto segue:

NOTA: La sessione di timeout per ogni login è dieci minuti. Quando non si esegue nessuna azione dopo il login, facendo clic su qualsiasi pulsante si viene ridiretti alla pagina di login. Per accedere alle pagine web, è necessario effettuare un nuovo login con il nome utente e la password.

HOME / Panoramica dell’apparecchiatura

La pagina HOME visualizza i dettagli del prodotto di Accoppiatore bus TM3.

La sezione Identificazione della pagina HOME è costituita da:

Elemento

Descrizione

Identificazione

ID fornitore

ID del fornitore dell'accoppiatore bus

Nome fornitore

Nome del fornitore dell'accoppiatore bus

ID prodotto

ID prodotto dell'accoppiatore bus

Nome prodotto

Nome prodotto dell'accoppiatore bus

Codice prodotto

Codice di riferimento prodotto dell'accoppiatore bus

Numero di serie

Numero di serie dell'accoppiatore bus

Individua dispositivo

Fare clic sul pulsante per individuare l'accoppiatore bus. I LED dell'accoppiatore bus lampeggiano con luce rossa per alcuni secondi.

Pagina DIAGNOSTICA

La pagina DIAGNOSTICA mostra lo stato dell'accoppiatore bus.

La pagina DIAGNOSTICA contiene le seguenti pagine secondarie:

DIAGNOSTICA / Dispositivo

La sezione Stato mostra i dettagli sullo stato dell'accoppiatore bus:

Elemento

Descrizione

Stato

Ultima causa di arresto

Visualizza la causa dell'ultimo arresto dell'accoppiatore bus.

Porta USB

Indica se vi è un cavo USB collegato all'accoppiatore bus.

Modalità operativa

Visualizza una delle seguenti modalità operative dell'accoppiatore bus:

  • Tempo inattivo

  • CANopen

  • Interfaccia Web

  • Aggiornamento firmware in corso

  • Timeout

Stato configurazione

Visualizza uno dei seguenti stati di configurazione dell'accoppiatore bus:

  • Non configurato

  • Configurato

DIAGNOSTICA / CANopen

La sezione Configurazione visualizza lo stato della connessione CANopen:

Elemento

Descrizione

Velocità bit (kbit/s)

Velocità di trasmissione corrente in kilobit al secondo.

ID nodo

Indirizzo slave dell'accoppiatore bus.

La sezione Statistiche mostra lo stato corrente e gli ultimi messaggi di errore dell'accoppiatore bus:

Elemento

Descrizione

Stato dispositivo

Stato CANopen corrente dell'accoppiatore bus.

Errore più recente

Ultimi 10 codici di errore EMCY emessi dall'accoppiatore bus. Gli errori più recenti vengono visualizzati in alto. Il timestamp è in secondi dall'avvio.

Pagina MONITORAGGIO

La pagina MONITORAGGIO visualizza i moduli di espansione collegati al Accoppiatore bus TM3.

Pagina MONITORAGGIO senza moduli rilevati:

Pagina MONITORAGGIO con moduli e dettagli:

1 Bus Monitoring

2 Modulo selezionato

3 Pulsante Reconcile

4 Dettagli modulo

La pagina MONITORAGGIO mostra e descrive tutti i moduli rilevati dall'accoppiatore bus e consente di:

  • Visualizzare lo stato di un modulo selezionato (in esecuzione o non in esecuzione) e il protocollo utilizzato.

  • Leggere il valore di un ingresso o di un'uscita.

  • Forzare un valore a un'uscita facendo clic su Forza.

  • Identificare un modulo facendo clic su Riconcilia.

Elemento

Descrizione

Rileva

Consente di rilevare i moduli collegati all'accoppiatore bus.

Assumi proprietà del bus

Proprietà bus

Riserva il bus per consentire la forzatura delle uscite del modulo. È possibile fare clic sul pulsante quando l'accoppiatore bus è configurato e non controllato da un controller.

Risultato: viene notificato che l'accoppiatore bus I/O è controllato dall'interfaccia Web quando si è nello stato Assumi proprietà del bus. È possibile modificare i valori di uscita.

Fare clic su Rilascia proprietà bus per rilasciare il controllo del bus di I/O.

Dettagli modulo

La vista dettagli del modulo fornisce i dati seguenti:

  • Nome e descrizione del modulo

  • Stato del modulo

  • Opzione filtro per filtrare gli I/O

  • Un elenco degli I/O del modulo

    Questo elenco di I/O consente di visualizzare un valore in tempo reale di un ingresso e di scrivere il valore di un'uscita. È inoltre possibile visualizzare il valore in stato binario, esadecimale e decimale.

La vista dispone di pulsanti VISUALIZZA per modificare il formato dei valori visualizzati.

Forzatura uscite

  1. Quando è attivato Assumi proprietà del bus, fare clic su un modulo per forzarne le uscite.

  2. Impostare i valori di uscita da forzare per il modulo nella colonna Valori preparati dell'elenco dei relativi I/O.

  3. Fare clic sul pulsante Forza.

    Risultato: Viene visualizzato un messaggio.

  4. Fare clic su Accetto per confermare le modifiche e inviarle all'accoppiatore bus.

    Fare clic su Non accetto per annullare le modifiche.

Poiché che i moduli non vengono identificati automaticamente o correttamente, fare clic sul pulsante Riconcilia per identificare i moduli.

Pagina MANUTENZIONE

La pagina MANUTENZIONE consente di visualizzare e modificare la configurazione dell'accoppiatore bus.

La pagina MANUTENZIONE contiene le pagine secondarie seguenti:

MANUTENZIONE / Account utente

Gestione account

Questa pagina secondaria consente di immettere la password di login per accedere al Server Web:

Elemento

Descrizione

Gestione account

Selezionare un account per modificarlo

Nome utente

Elenco dei seguenti account utente:

  • Amministratore

    L'account Amministratore è configurato con una password predefinita (Administrator / Administrator). Modificare la password predefinita dopo il primo collegamento.

  • Operatore

    Per impostazione predefinita, questo account è disabilitato.

  • Visualizzatore

    Per impostazione predefinita, questo account è disabilitato.

NOTA: In base all'account, è possibile accedere ad alcune pagine Web. Per sapere quali pagine Web sono accessibili, vedere la tabella che segue.

Attivato

Selezionato se l'account è abilitato.

Gestione account

Specificare una nuova password per l'account

Password corrente

Immettere la password corrente dell'account utente.

Nuova password

Immettere una password per l'account utente.

NOTA: Deve contenere almeno dieci caratteri e fino a 32 caratteri e utilizzare i caratteri alfanumerici a...z, A...Z, 0...9. Per reimpostare la password, vedere la sezione Reset della password.

Conferma nuova password

Immettere nuovamente la password dell'account selezionato.

Applica

Salva la nuova password.

La seguente tabella mostra le pagine accessibili a seconda dell'account utente:

Pagine Web

Pagine secondarie

Amministratore

Operatore

Visualizzatore

HOME

MONITORAGGIO

DIAGNOSTICA

Dispositivo

CANopen

MANUTENZIONE

Account utente

(1)

(1)

Firmware

File registro sistema

CANopen

(1) È possibile modificare solo l'account utente.

Notifica uso sistema

Questa pagina secondaria consente di definire un messaggio di Notifica uso sistema visualizzato agli utenti all'accesso:

Elemento

Descrizione

Notifica uso sistema

Attivato

Se selezionato, è possibile definire un messaggio visualizzato all'accesso.

Messaggio

Visualizza il messaggio definito.

Reset

Ripristina al messaggio predefinito.

Applica

Applica le modifiche.

MANUTENZIONE / Firmware

La pagina secondaria Firmware mostra la versione del firmware del Accoppiatore bus TM3 e consente di aggiornarne il firmware:

Elemento

Descrizione

Firmware corrente

Firmware

Versione firmware

Interfaccia Web

Versione Server Web

Aggiornamento del firmware

Selezionare una nuova versione del firmware

Seleziona

Consente di selezionare il nuovo file del firmware dell'accoppiatore bus.

Applica

Consente di applicare il nuovo firmware.

Annulla

Annulla le modifiche del firmware.

NOTA: Non è possibile aggiornare il firmware quando Accoppiatore bus TM3 scambia ciclicamente i dati con il logic/motion controller. Per accertarsi che l'accoppiatore bus non stia scambiando dati, vedere MONITORAGGIO.

Per aggiornare il firmware dell'accoppiatore:

Passo

Azione

1

Staccare l'alimentazione dell'accoppiatore bus.

2

Verificare che i selettori a rotazione siano nella posizione di impostazione indirizzo, TENS a 0, ONES a 1.

3

Collegare il cavo USB al PC e poi all'accoppiatore bus.

4

Fornire l'alimentazione all'accoppiatore bus.

5

Accedere a Server Web come amministratore.

6

Verificare nella pagina MONITORAGGIO che l'accoppiatore bus non stia scambiando dati con il controller.

7

Fare clic su MANUTENZIONE > Firmware.

8

Fare clic su Seleziona, quindi selezionare il file del firmware.

Risultato: vengono visualizzate le seguenti informazioni:

9

Leggere attentamente le informazioni e, se si accetta, fare clic su Accetto.

Risultato: Al termine del download e della verifica del file, viene visualizzata una finestra di conferma.

10

Fare clic su per chiudere la finestra di conferma, quindi fare clic su Applica.

Risultato: al termine dell'aggiornamento del firmware, viene visualizzato un messaggio che informa se l'aggiornamento del firmware è stato completato correttamente.

NOTA: Non scollegare l'alimentazione dall'accoppiatore bus durante l'esecuzione dell'aggiornamento del firmware. Se si verifica un'interruzione dell'alimentazione durante l'installazione del nuovo firmware, potrebbe essere necessario attendere alcuni minuti prima che il processo di installazione venga completato alla successiva accensione. Fino a quel momento il Server Web potrebbe non essere accessibile.

MANUTENZIONE / Firmware moduli

La pagina secondaria Firmware moduli mostra la versione del firmware dei moduli configurati e consente di aggiornarne il firmware:

Elemento

Descrizione

Panoramica firmware moduli

Slot

Numero di slot del modulo.

Codice prodotto

Codice prodotto del modulo

Firmware corrente

Versione firmware del modulo

Gestione firmware dei moduli

Selezionare una nuova versione del firmware

Seleziona

Consente di selezionare il nuovo file del firmware del modulo.

NOTA: è possibile selezionare solo un singolo file del firmware. Tutti i moduli sul bus corrispondenti al firmware selezionato vengono aggiornati.

Applica

Consente di applicare il nuovo firmware.

NOTA: Non è possibile aggiornare il firmware quando Accoppiatore bus TM3 scambia ciclicamente i dati con il logic/motion controller. Per accertarsi che l'accoppiatore bus non stia scambiando dati, vedere MONITORAGGIO.

Per aggiornare il firmware del modulo:

Passo

Azione

1

Staccare l'alimentazione dell'accoppiatore bus.

2

Collegare il cavo USB.

3

Fornire l'alimentazione all'accoppiatore bus.

4

Accedere al Server Web.

5

Verificare nella pagina MONITORAGGIO che l'accoppiatore bus non stia scambiando dati con il controller.

6

Fare clic su MANUTENZIONE > Firmware moduli.

7

Fare clic su Seleziona, quindi selezionare il file del firmware.

Risultato: Viene selezionato il file del firmware.

8

Fare clic su Applica.

Risultato: vengono visualizzate le seguenti informazioni:

9

Leggere attentamente le informazioni e, se si accetta, fare clic su Accetto.

Risultato: Viene visualizzata una finestra di riavvio.

10

Fare clic su per continuare.

Risultato: il file viene verificato e scaricato. Il Accoppiatore bus TM3 si riavvia e viene visualizzato un messaggio di conferma.

11

Dopo la visualizzazione del messaggio di conferma, scollegare l'alimentazione dall'accoppiatore bus (e dal modulo ricevitore TM3XREC1, se presente).

12

Ripristinare l'alimentazione all'accoppiatore bus (e al modulo ricevitore TM3XREC1, se presente).

Risultato: il firmware del modulo viene aggiornato.

MANUTENZIONE / File registro sistema

La pagina secondaria File registro sistema elenca i file di registro. Alcune informazioni nei file di registro provengono da interazioni interne del firmware e sono previste per l'utilizzo da parte dell'assistenza tecnica Schneider Electric:

Elemento

Descrizione

File di registro

Selezionare uno o più file di registro da scaricare

Seleziona

Consente di selezionare uno o più file di registro.

Nome

Mostra l'elenco dei file di registro.

Capacità

Mostra le dimensioni dei file di registro.

Download

Consente di scaricare i dei file di registro.

MANUTENZIONE / CANopen

La pagina secondaria Configurazione consente di configurare la velocità del Accoppiatore bus TM3:

Elemento

Descrizione

Velocità (kbit/s)

Consente di impostare la velocità di trasmissione in kilobit al secondo. È inoltre possibile impostare la velocità di trasmissione con il selettore a rotazione. Vedere Modicon TM3 - Accoppiatore bus - Guida hardware.

ID nodo

Visualizza il valore dell'indirizzo slave del dispositivo.

Applica

Salva le impostazioni di configurazione.

NOTA: dopo la conferma, l'accoppiatore bus viene azzerato automaticamente e applicata la nuova velocità.

Annulla

Annulla le modifiche alla configurazione.
