Prassi raccomandate per il cablaggio

Panoramica

Questa sezione descrive le linee guida per il cablaggio e la relativa miglior prassi da rispettare quando si utilizza il sistema TM3.

  PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
  • Mettere fuori tensione tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere coperchi o sportelli o prima di installare/disinstallare accessori, hardware, cavi o fili, tranne che nelle condizioni specificate nella Guida hardware per questa apparecchiatura.
  • Per verificare che l'alimentazione sia disinserita, usare sempre un rilevatore di tensione correttamente tarato.
  • Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
  • Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
 AVVERTIMENTO
PERDITA DI CONTROLLO
  • Eseguire un’analisi FMEA (Failure Mode and Effects Analysis) o un'analisi dei rischi equivalente dell'applicazione e applicare i controlli di prevenzione e rilevazione prima dell'implementazione.
  • Fornire uno stato di posizionamento di sicurezza per sequenze o eventi di controllo indesiderati.
  • Fornire percorsi di controllo separati o ridondanti qualora richiesto.
  • fornire i parametri appropriati, in particolare per i limiti.
  • Esaminare le implicazioni dei ritardi di trasmissione e stabilire azioni di mitigazione.
  • Esaminare le implicazioni delle interruzioni del collegamento di comunicazione e stabilire azioni di mitigazione.
  • Fornire percorsi indipendenti per le funzioni di controllo (ad esempio, arresto di emergenza, condizioni di superamento limiti e condizioni di guasto) in base alla valutazione dei rischi effettuata e alle normative e regolamentazioni applicabili.
  • Applicare le direttive locali per la prevenzione degli infortuni e le linee guida e regolamentazioni sulla sicurezza.1
  • Testare ogni implementazione di un sistema per il funzionamento adeguato prima di metterlo in servizio.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

1 Per ulteriori informazioni, fare riferimento a NEMA ICS 1.1 (ultima edizione), Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control e a NEMA ICS 7.1 (ultima edizione), Safety Standards for Construction and Guide for Selection, Installation and Operation of Adjustable-Speed Drive Systems o alla pubblicazione equivalente valida nel proprio paese.

Linee guida per il cablaggio

Quando si esegue il cablaggio di un sistema TM3, rispettare le seguenti regole:

  • I cavi di I/O e di comunicazione devono essere tenuti separati dai cavi di potenza. Instradare questi 2 tipi di cablaggi in canaline separate.

  • Verificare che le condizioni operative e ambientali rientrino nei valori delle specifiche.

  • Utilizzare fili di dimensioni corrette per soddisfare i requisiti di tensione e corrente.

  • Utilizzare conduttori di rame.

  • Utilizzare cavi a coppia intrecciata schermati per gli I/O analogici, e/o rapidi.

  • Utilizzare cavi a coppia intrecciata schermati per il bus di campo e le reti.

 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
  • Utilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione.
  • Mettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo1.
  • Instradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.

NOTA: Le temperature superficiali possono superare i 60 °C (140 °F).

Per garantire la conformità con gli standard IEC 61010, instradare il cablaggio (cavi collegati all'alimentazione principale) separatamente e separato dal cablaggio secondario (cablaggio a tensione extra bassa proveniente dalle sorgenti di alimentazione presenti). Se questo non è possibile, è necessario un doppio isolamento, come guarnizioni o rivestimenti.

Regole per la morsettiera a vite rimovibile

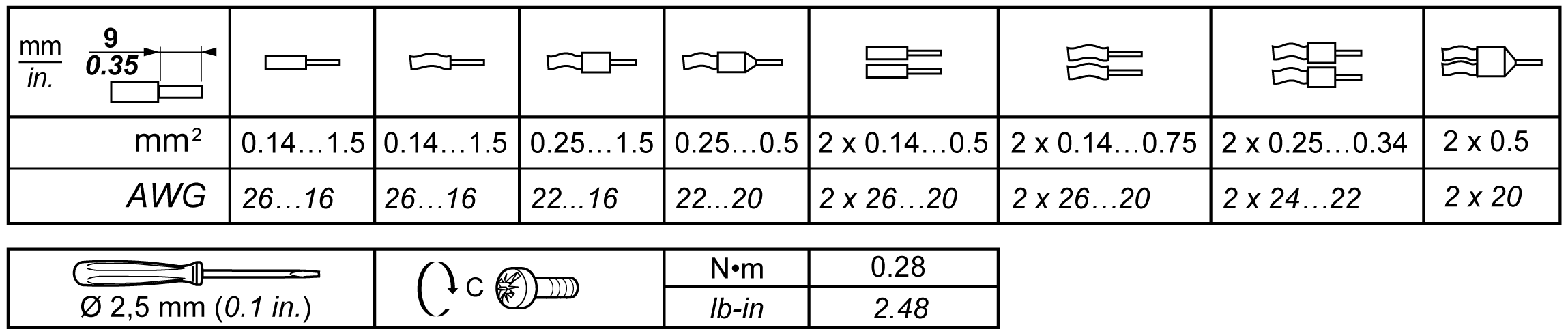

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a vite rimovibile con passo 3,81 (I/O e alimentazione):

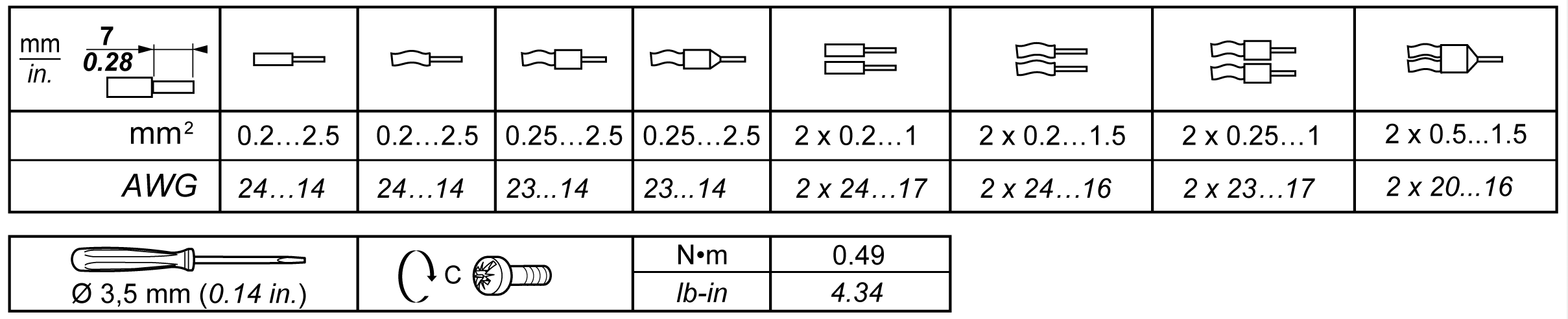

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a vite rimovibile con passo 5,08 (I/O e alimentazione):

È necessario utilizzare conduttori in rame.

 PERICOLO
RISCHIO DI INCENDIO
  • Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
  • Per il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm2 (AWG 20) con temperatura nominale di almeno 80 °C (176 °F).
  • Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Regole per la morsettiera a molla rimovibile

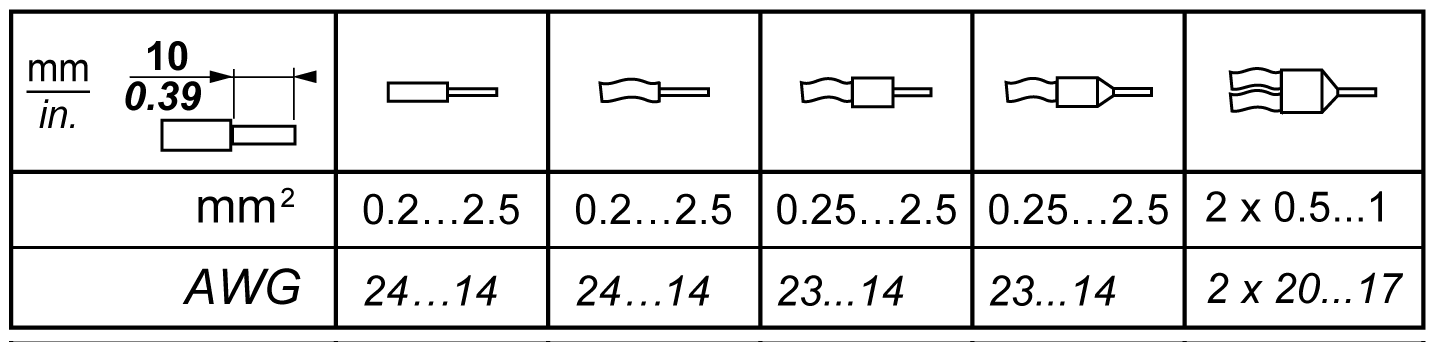

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a molla rimovibile con passo 3,81 (I/O e alimentazione):

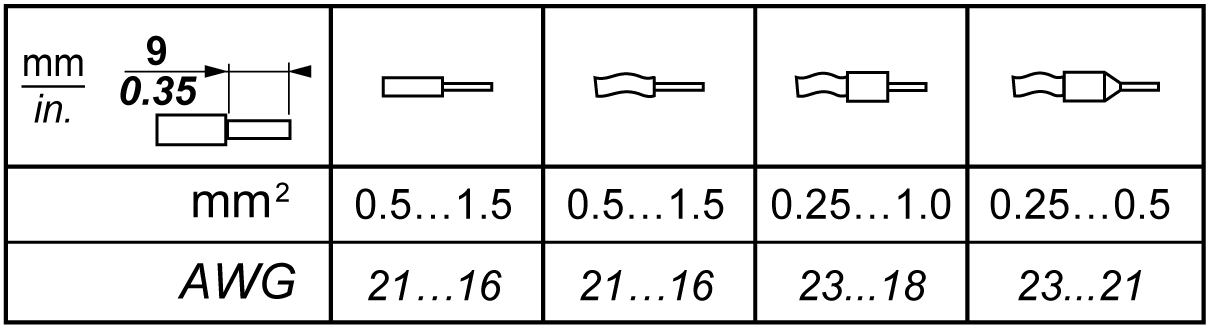

La seguente tabella mostra i tipi e le dimensioni dei cavi per una morsettiera a molla rimovibile con passo 5,08 (I/O e alimentazione):

È obbligatorio l'uso di conduttori di rame.

 PERICOLO
RISCHIO DI INCENDIO
  • Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
  • Per il cablaggio di un'uscita relè (2 A), utilizzare conduttori con sezione di almeno 0,5 mm2 (AWG 20) con temperatura nominale di almeno 80 °C (176 °F).
  • Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

I connettori a molla della morsettiera sono concepiti per un solo filo o un solo capocorda. Se si inseriscono due fili nello stesso connettore, utilizzare un capocorda doppio per evitare che i fili si allentino.

  PERICOLO
SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO
Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Protezione delle uscite contro i danni da sovraccarichi induttivi

A seconda del carico, può essere necessario predisporre un circuito di protezione per le uscite dei controller e di determinati moduli. I carichi induttivi in CC possono generare riflessioni di tensione con conseguenti overshoot potenzialmente dannosi per i dispositivi di uscita o in grado di ridurne la vita utile.

 ATTENZIONE
DANNI AL CIRCUITO DI USCITA A CAUSA DI CARICHI INDUTTIVI
Utilizzare un dispositivo o un circuito di protezione esterno adeguato per ridurre il rischio di danni provocati dai carichi induttivi in CC.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

Se il controller o modulo contiene delle uscite relè, questi tipi di uscite possono supportare fino a 240 Vac. I danni induttivi a questi tipi di uscite possono provocare la fusione dei contatti e la perdita del controllo. Ogni carico induttivo deve essere dotato di dispositivo di protezione come un circuito livellatore, un circuito RC o un diodo "flyback". I carichi capacitivi non sono supportati da questi relè.

 AVVERTIMENTO
USCITE RELÈ SALDATE CHIUSE
  • Proteggere sempre le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato.
  • Non collegare le uscite relè ai carichi capacitivi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Le bobine del contattore ad azionamento CA sono, in determinate circostanze, carichi induttivi che generano interferenza ad alta frequenza e transitori elettrici significativi quando alla bobina del contattore viene tolta l'alimentazione. A seguito di tale interferenza, il logic controller può determinare il rilevamento di un errore del bus di I/O.

 AVVERTIMENTO
PERDITA CONSEGUENTE DEL CONTROLLO
Installare un soppressore di sovraccarico RC o dispositivo analogo, come un relè di interposizione, su ciascuna uscita di relè del modulo di espansione TM3 quando si effettua la connessione con contattori ad azionamento CA o altre forme di carichi induttivi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

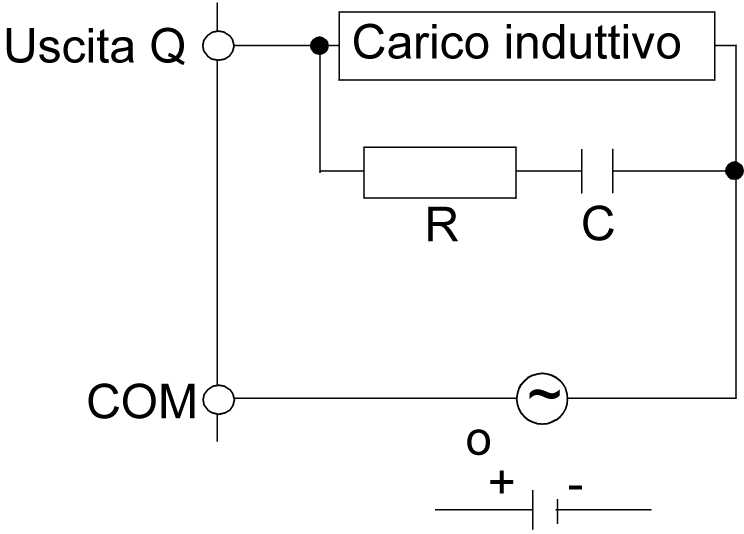

Circuito di protezione A: questo circuito di protezione può essere utilizzato per il circuito di alimentazione in CA e in CC.

Valore C da 0,1 a 1 μF

Resistenza R con approssimativamente lo stesso valore di resistenza del carico

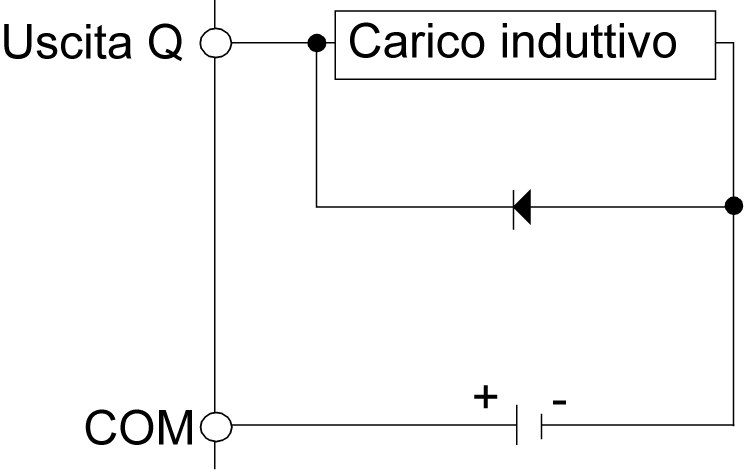

Circuito di protezione B: questo circuito di protezione può essere utilizzato per i circuiti di alimentazione in DC.

Utilizzare un diodo con le seguenti caratteristiche nominali:

  • Tensione inversa di tenuta: tensione di alimentazione del circuito di carico x 10.

  • Corrente diretta: maggiore della corrente di carico

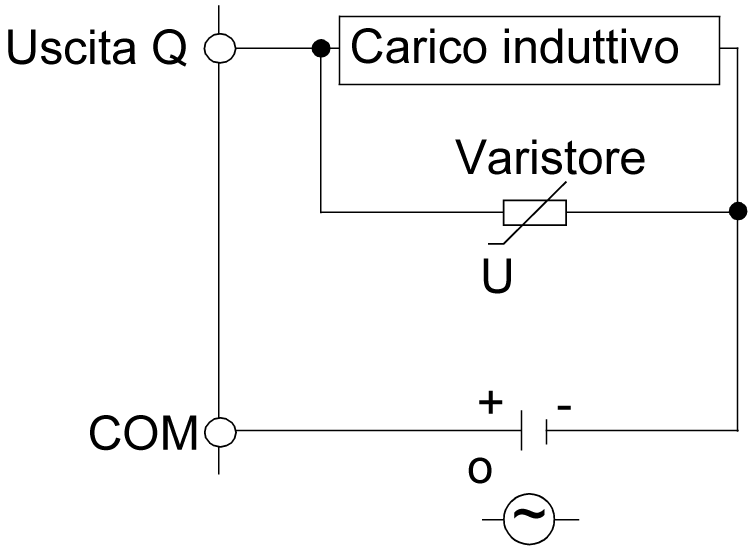

Circuito di protezione C: questo circuito di protezione può essere utilizzato sia per il circuito di alimentazione in AC che in DC.

Nelle applicazioni in cui il carico induttivo viene attivato e disattivato spesso e/o rapidamente, assicurarsi che il valore nominale di potenza continua (J) del varistore sia superiore di almeno il 20% rispetto alla potenza del carico di picco.
