Caratteristiche di TM3XTYS4

Introduzione

Questa sezione fornisce una descrizione delle caratteristiche elettriche del modulo TM3XTYS4.

Vedere anche Caratteristiche ambientali.

 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Dimensioni

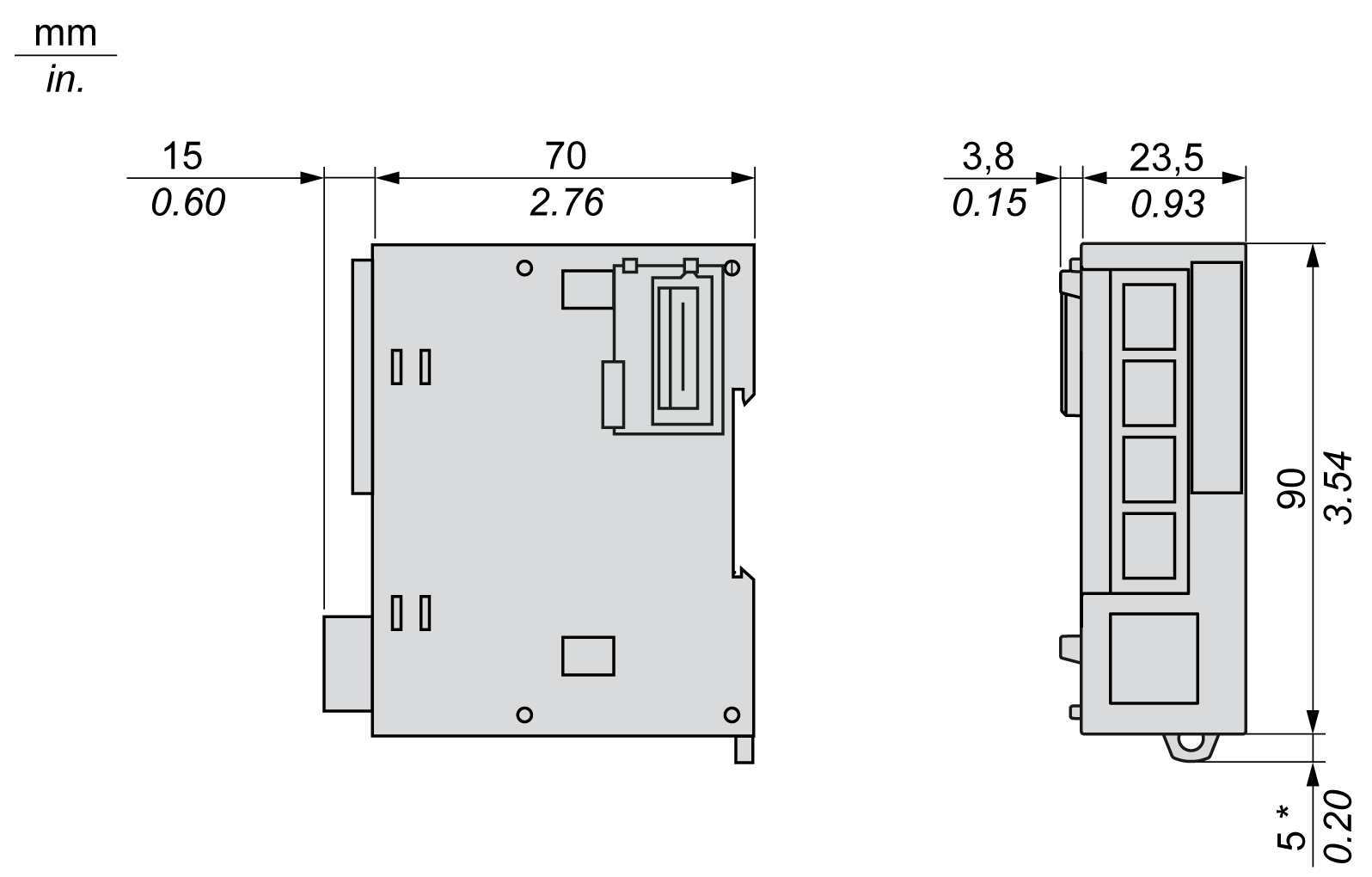

Le seguenti figure mostrano le dimensioni del modulo TM3XTYS4:

* 8,5 mm (0,33 in) con il gancio estratto.

Caratteristiche degli Ingressi/Uscite

La seguente tabella descrive le caratteristiche di un canale con connettore RJ45:

Caratteristica

Valore

Ingressi

3 ingressi

  • Ingresso 1: Ready

  • Ingresso 2: Run

  • Ingresso 3: Trip

Numero di gruppi di canali

1 linea comune per 3 ingressi(1)

Tipo di ingresso

Tipo 1 (IEC/EN 61131-2)

Tipo logico

Sink

Tensione di ingresso nominale

24 Vcc

Campo tensione di ingresso

19,2...28,8 Vcc

Corrente di ingresso nominale

5 mA

Tempo di accensione

Tipicamente 5 ms

Tempo di spegnimento

Tipico 5 ms

Uscite

2 uscite

  • Uscita 1: Controllo direzione 1

  • Uscita 2: Controllo direzione 2

Tipo d'uscita

Transistor

Tipo logico

Source

Tensione di ingresso nominale

24 Vcc

Campo tensione di uscita

19,2...28,8 Vcc

Corrente di uscita nominale

300 mA per canale

Caduta di tensione

Tipicamente 0,15 Vcc (0,4 Vcc max)

Corrente di dispersione allo spegnimento

Max 0,1 mA

Carico induttivo

L/R = 10 ms

Tempo di accensione

Tipicamente 400 µs (450 µs max)

Tempo di spegnimento

Tipicamente 400 µs (450 µs max)

Protezione da cortocircuito

Sì

Tensione di limite

Tipico 40 Vcc

Alimentatore

Isolamento

Tra ingresso e logica interna

500 Vca

Tra uscita e logica interna

500 Vca

Tipo connessione

Connettore RJ45

Durata del connettore per numero di inserimenti/rimozioni

Oltre 100 volte

Assorbimento di corrente su bus interno 5 Vcc

37 mA (tutti gli ingressi e le uscite attivi)

17 mA (tutti gli ingressi e le uscite disattivi)

Assorbimento di corrente su bus interno 24 Vcc

17 mA (tutti gli ingressi e le uscite attivi)

0 mA (tutti gli ingressi e le uscite disattivi)

(1) La linea comune (pin 3) dei 4 connettori RJ45 collegati insieme internamente. I 12 ingressi del modulo condividono lo stesso comune.
