Descrizione fisica
Introduzione
Questa sezione descrive le caratteristiche fisiche dei moduli di espansione TM3 Expert.
Moduli TeSys

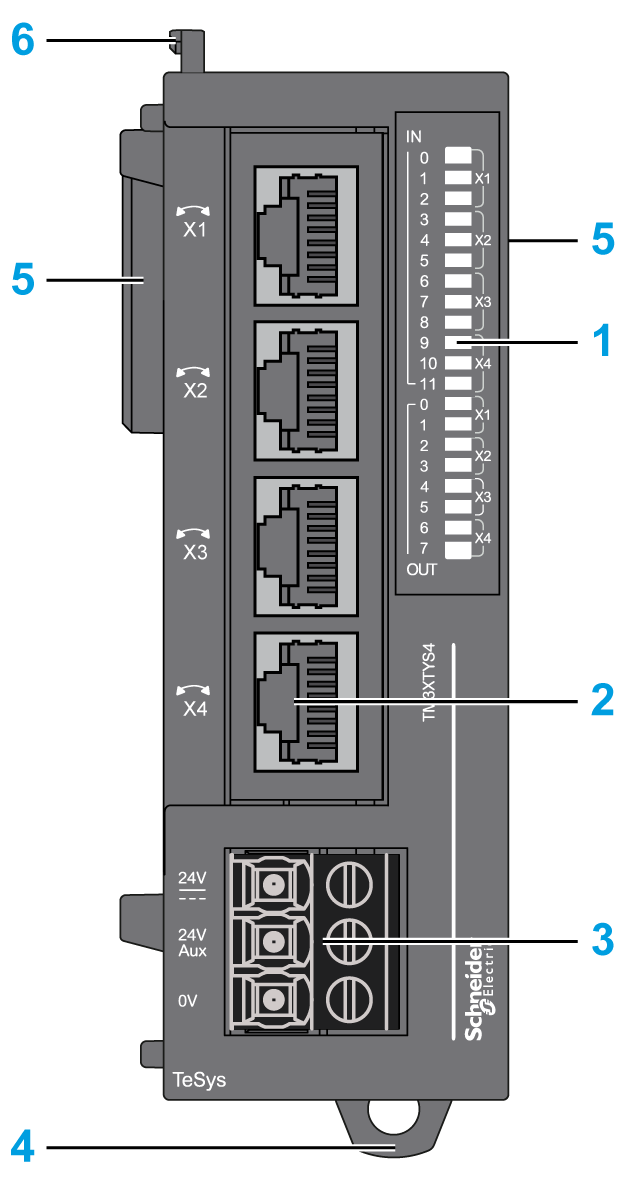

La figura seguente mostra gli elementi principali del modulo di espansione TM3XTYS4:
Questa tabella descrive gli elementi principali del modulo di espansione TM3XTYS4 mostrato sopra:
|
N° |
Descrizione |
Vedere |
|---|---|---|
|
1 |
LED per la visualizzazione dello stato dei canali di I/O |
– |
|
2 |
Connettori RJ45 TeSys |
– |
|
3 |
Morsettiera a vite rimovibile di alimentazione. |
|
|
4 |
Graffa di aggancio per guida profilata da 35 mm (1.38 in.) top hat (guida DIN) |
|
|
5 |
Connettore di espansione del bus di I/O TM3 (uno da ogni lato) |
– |
|
6 |
Dispositivo di bloccaggio per il collegamento al modulo precedente |
– |
Moduli di conteggio ad alta velocità

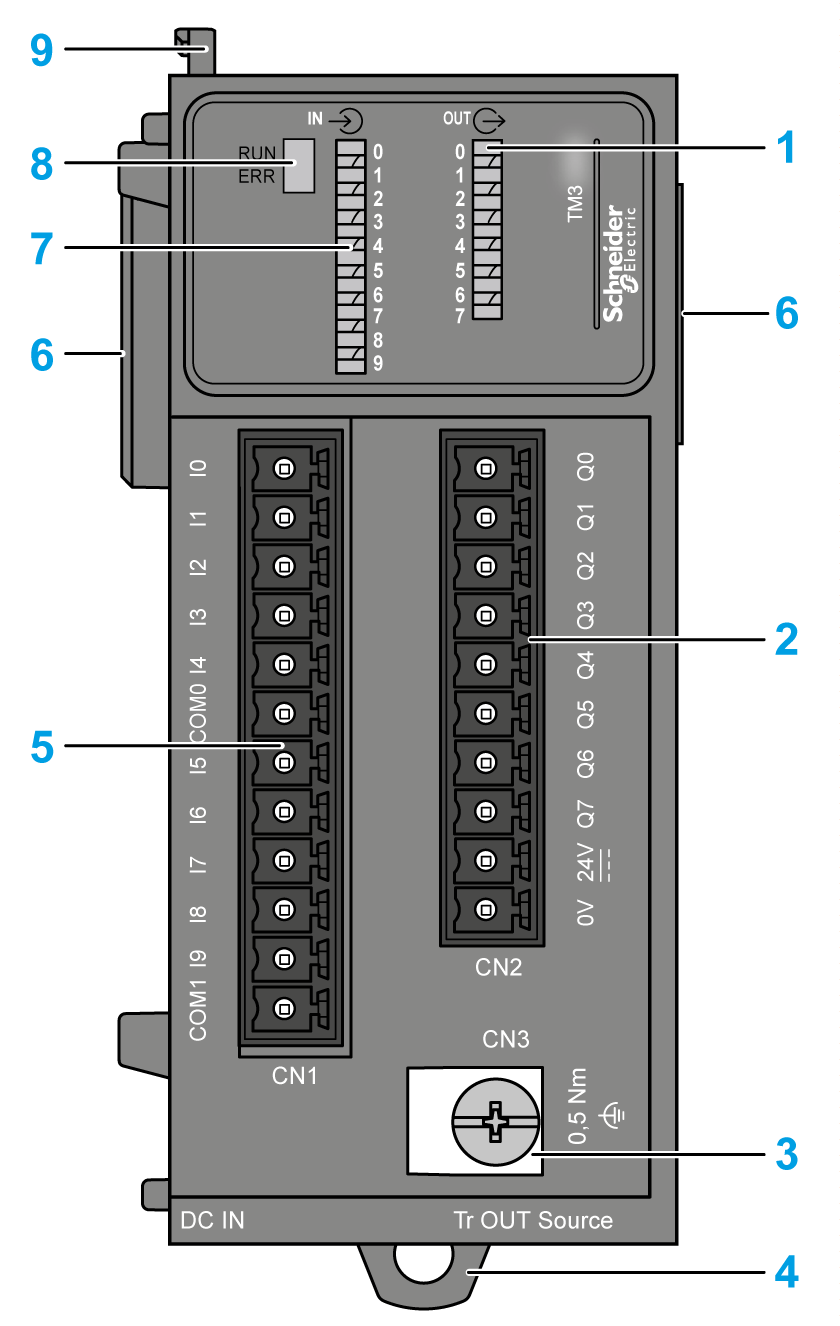

La figura seguente mostra gli elementi principali del modulo di espansione TM3X•HSC202•:
Questa tabella descrive gli elementi principali del modulo di espansione TM3X•HSC202• mostrato sopra:
|
N° |
Descrizione |
Vedere |
|---|---|---|
|
1 |
LED per la visualizzazione dello stato dei canali di uscita |
– |
|
2 |
Morsettiera uscite rimovibile (a vite o a molla) |
|
|
3 |
Vite di messa a terra funzionale |
|
|
4 |
Graffa di aggancio per guida profilata da 35 mm (1.38 in.) top hat (guida DIN) |
|
|
5 |
Morsettiera ingressi rimovibile (a vite o a molla) |
|
|
6 |
Connettore di espansione del bus di I/O TM3 (uno da ogni lato) |
– |
|
7 |
LED per la visualizzazione dello stato dei canali di ingresso |
– |
|
8 |
LED di stato del modulo |
– |
|
9 |
Dispositivo di bloccaggio per il collegamento al modulo precedente |
– |
