Configurazione del modulo TM3XFHSC202 / TM3XFHSC202G

Panoramica

La funzione I/O integrata consente la configurazione di ingressi e uscite.

Accesso alla finestra di configurazione degli I/O

Per accedere alla finestra di configurazione degli I/O procedere come segue:

Passo

Descrizione

1

Nella Struttura dispositivi, sotto il nodo IO_Bus, fare doppio clic sul nome del modulo.

2

Selezionare la scheda Configurazione I/O .

Configurazione degli ingressi

Questa figura mostra la scheda Configurazione I/O per gli ingressi:

Per ciascun ingresso non utilizzato da una funzione di conteggio, è possibile configurare i seguenti parametri:

Parametro

Valore

Descrizione

Vincolo

Latch

No*

Sì

Consente l'acquisizione e la registrazione degli impulsi in ingresso con durate di ampiezza inferiori al tempo di scansione del controller.

Disponibile se Evento è disattivato.

Usare gli ingressi latch solo nel task MAST.

Evento

No*

Fronte di salita

Fronte di discesa

Entrambi i fronti

Rilevamento evento

Disponibile se:

  • Latch disattivato E

  • Il modulo è uno dei primi due moduli TM3XFHSC202 / TM3XFHSC202G sul bus.

Nome evento

–

Consente di creare un nome univoco per l'evento, a cui fare riferimento in un task.

Disponibile se il valore di Evento è diverso da No.

49 caratteri max.

Per utilizzare questo evento, creare un task Evento esterno e assegnare lo stesso Nome evento.

Filtro

0,000 ms

0,001 ms

0,002 ms

0,005 ms

0,01 ms

0,05 ms

0,08 ms

0,5 ms

1 ms

4 ms*

12 ms

Riduce l'effetto del rumore su un ingresso del controller

–

* Valore predefinito del parametro

Configurazione delle uscite

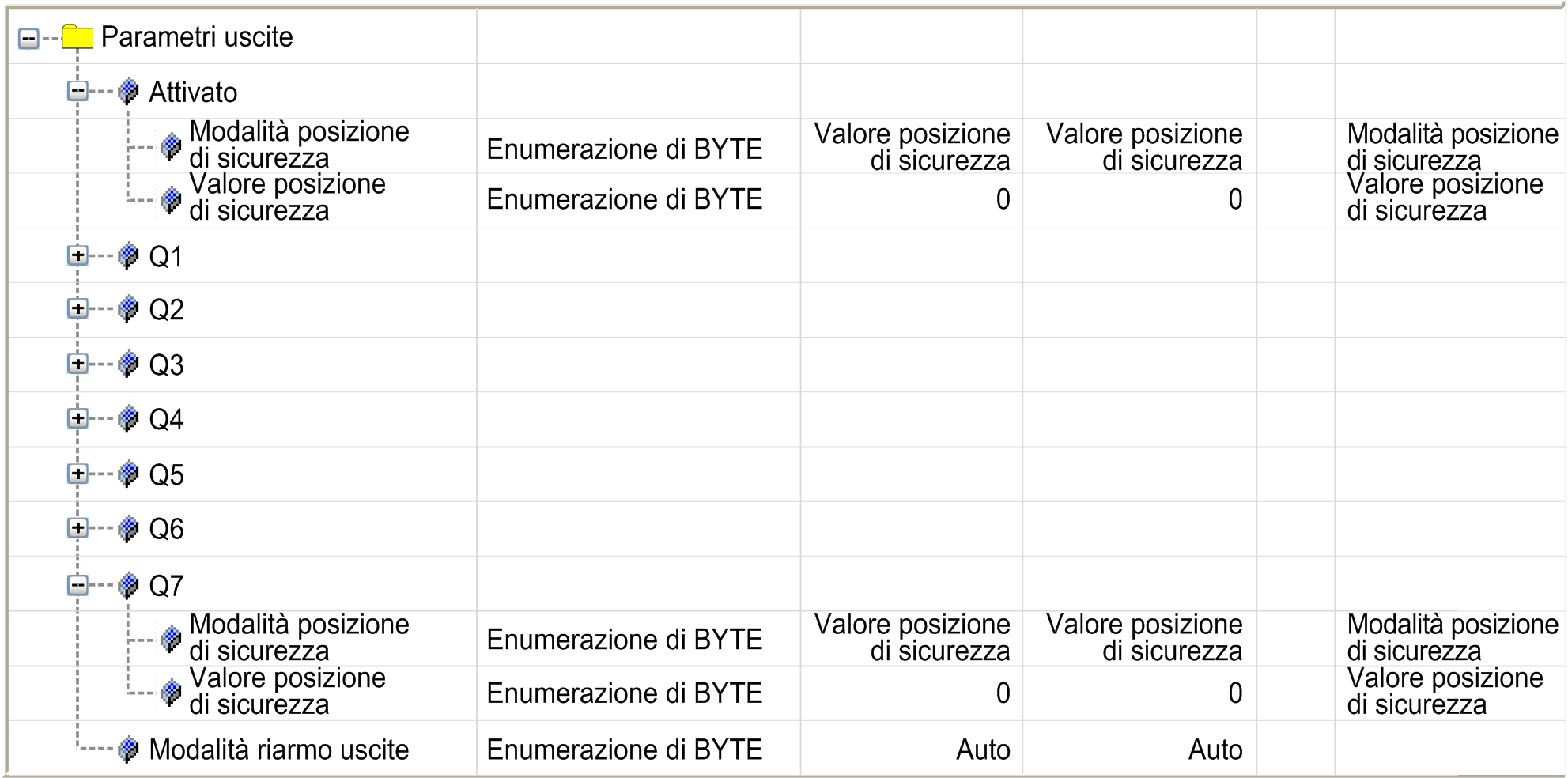

Questa figura mostra la scheda Configurazione I/O per le uscite:

La seguente tabella indica la funzione dei vari parametri:

Parametro

Valore

Descrizione

Modalità di posizionamento di sicurezza

Mantieni

Valore di posizionamento di sicurezza*

Uscita riflessa configurata

Uscita riflessa non configurata

Consente di impostare la modalità di posizionamento di sicurezza quando:

  • Il controller è in stato STOPPED o HALTED.

  • Il collegamento tra controller e modulo è perso.

NOTA: Mantieni è disabilitata.

Consente di impostare la modalità di posizionamento di sicurezza quando il collegamento tra il controller e il modulo è perso.

NOTA: Quando il controller è nello stato STOPPED, il comportamento è definito nella scheda Impostazioni PLC.

Valore posizione di sicurezza

0*

1

Consente di impostare la modalità di posizionamento di sicurezza.

Disponibile se Modalità di posizionamento di sicurezza è impostata su Valore posizione di sicurezza.

Modalità di riarmo uscite

Auto*

Manuale

Selezionare la modalità di riarmo delle uscite:

  • Riarmo automatico: non appena l'errore rilevato viene corretto, l'uscita viene reimpostata in base al valore corrente assegnatole e il valore diagnostico viene resettato.

  • Riarmo manuale: quando viene rilevato un errore, lo stato viene memorizzato e l'uscita viene forzata nel tristato finché l'utente non annulla manualmente lo stato (vedere il canale di mappatura degli I/O).

* Valore predefinito del parametro

Nel caso di cortocircuito o sovraccarico di corrente, il gruppo comune di uscite entra automaticamente in modalità di protezione termica (tutte le uscite nel gruppo vengono impostate a zero) e vengono periodicamente riarmate (ogni 10 secondi) per testare lo stato di connessione. L'utente deve comunque conoscere gli effetti di questa operazione sulla macchina o sul processo controllato.

 AVVERTIMENTO
AVVIO IMPREVISTO DELLA MACCHINA
Impedire il riarmo automatico delle uscite se questa funzionalità è un comportamento imprevisto della macchina o del processo.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Scheda Mapping I/O

Per ulteriori informazioni sulla scheda Mapping I/O, vedere EcoStruxure Machine Expert - Guida alla programmazione.
